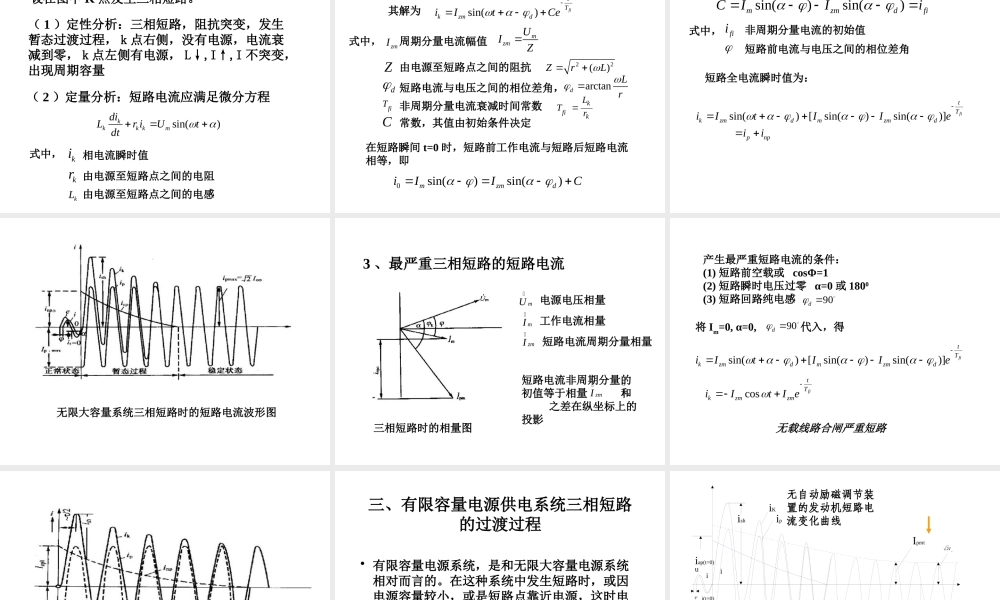

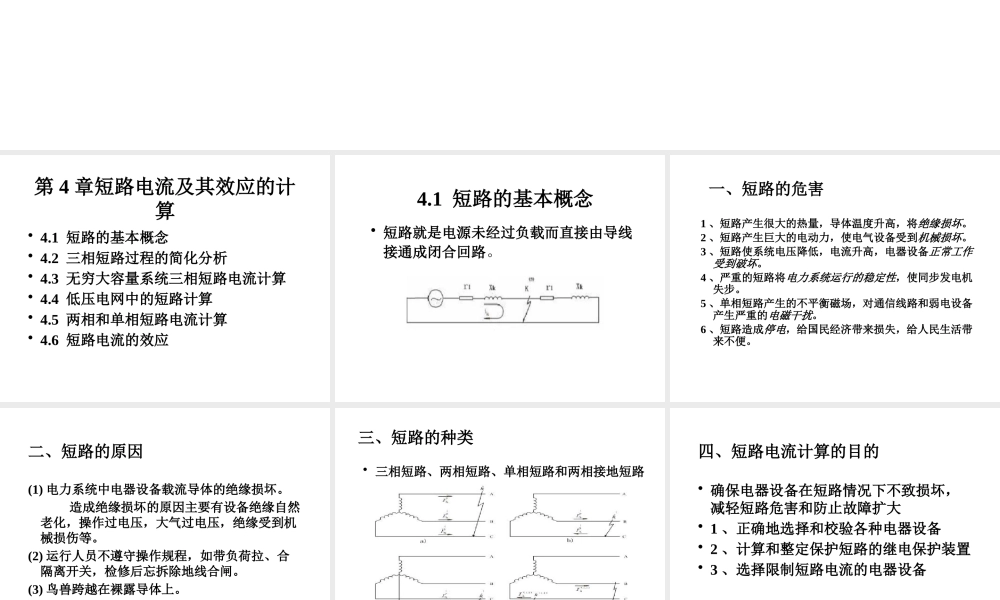

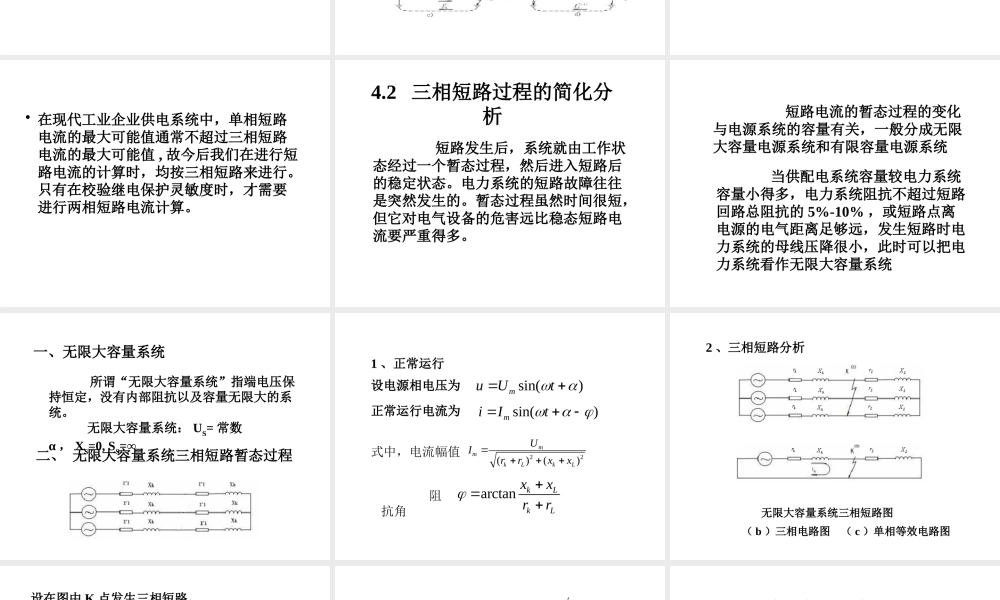

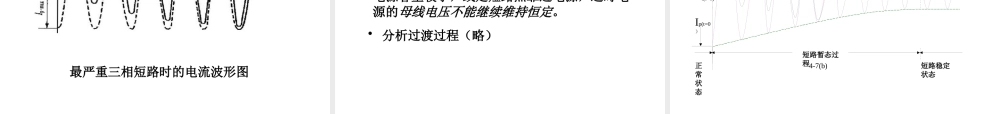

第 4 章短路电流及其效应的计算第 4 章短路电流及其效应的计算• 4.1 短路的基本概念• 4.2 三相短路过程的简化分析• 4.3 无穷大容量系统三相短路电流计算• 4.4 低压电网中的短路计算• 4.5 两相和单相短路电流计算• 4.6 短路电流的效应4.1 短路的基本概念• 短路就是电源未经过负载而直接由导线接通成闭合回路。1 、短路产生很大的热量，导体温度升高，将绝缘损坏。2 、短路产生巨大的电动力，使电气设备受到机械损坏。3 、短路使系统电压降低，电流升高，电器设备正常工作受到破坏。4 、严重的短路将电力系统运行的稳定性，使同步发电机失步。5 、单相短路产生的不平衡磁场，对通信线路和弱电设备产生严重的电磁干扰。6 、短路造成停电，给国民经济带来损失，给人民生活带来不便。一、短路的危害二、短路的原因(1) 电力系统中电器设备载流导体的绝缘损坏。 造成绝缘损坏的原因主要有设备绝缘自然老化，操作过电压，大气过电压，绝缘受到机械损伤等。(2) 运行人员不遵守操作规程，如带负荷拉、合隔离开关，检修后忘拆除地线合闸。(3) 鸟兽跨越在裸露导体上。• 三相短路、两相短路、单相短路和两相接地短路三、短路的种类四、短路电流计算的目的• 确保电器设备在短路情况下不致损坏，减轻短路危害和防止故障扩大• 1 、正确地选择和校验各种电器设备• 2 、计算和整定保护短路的继电保护装置• 3 、选择限制短路电流的电器设备• 在现代工业企业供电系统中，单相短路电流的最大可能值通常不超过三相短路电流的最大可能值 , 故今后我们在进行短路电流的计算时，均按三相短路来进行。只有在校验继电保护灵敏度时，才需要进行两相短路电流计算。4.2 三相短路过程的简化分析 短路发生后，系统就由工作状态经过一个暂态过程，然后进入短路后的稳定状态。电力系统的短路故障往往是突然发生的。暂态过程虽然时间很短，但它对电气设备的危害远比稳态短路电流要严重得多。 短路电流的暂态过程的变化与电源系统的容量有关，一般分成无限大容量电源系统和有限容量电源系统 当供配电系统容量较电力系统容量小得多，电力系统阻抗不超过短路回路总阻抗的 5%-10% ，或短路点离电源的电气距离足够远，发生短路时电力系统的母线压降很小，此时可以把电力系统看作无限大容量系统一、无限大容量系统 所谓“无限大容量系统”指端电压保持恒定，没有内部阻抗以及容量无限大的系统。 无限大容量系统： US= 常数α...
