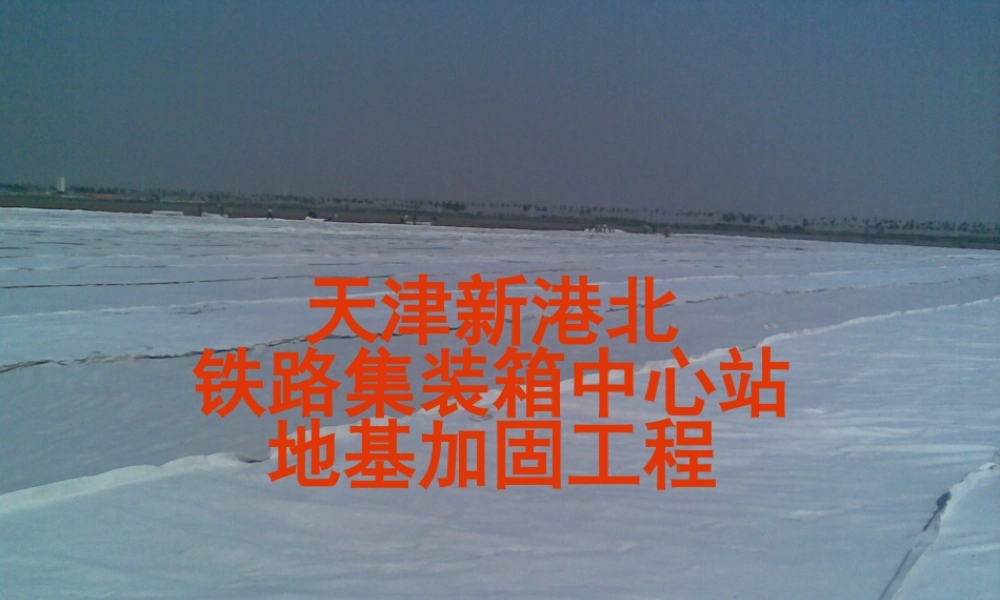

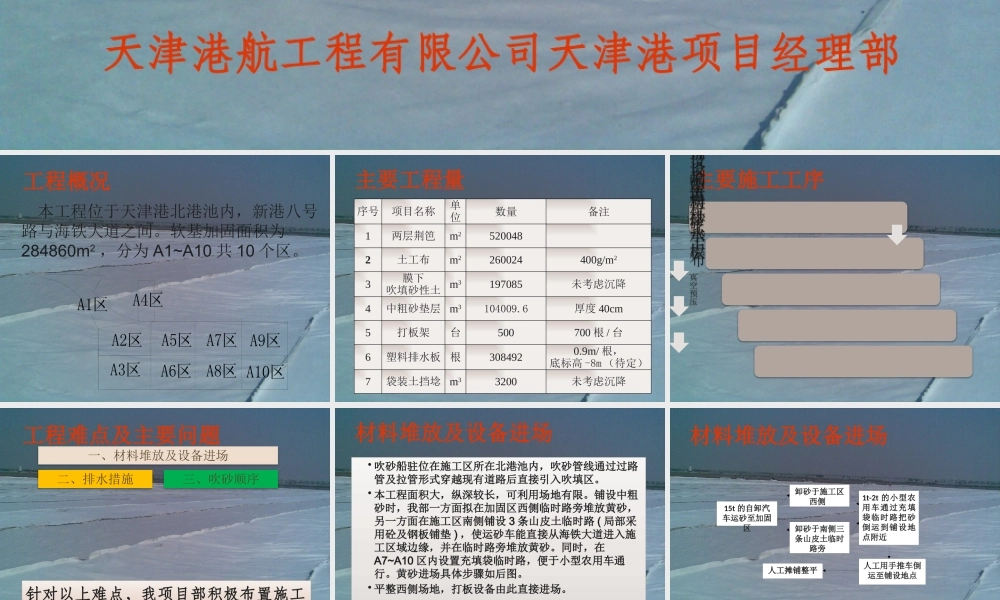

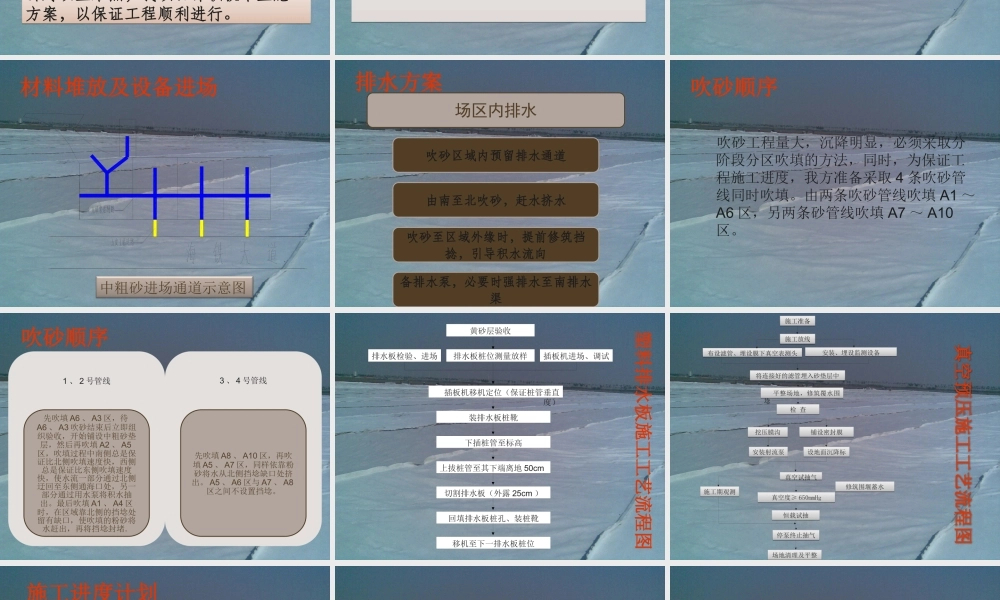

天津新港北铁路集装箱中心站地基加固工程 天津港航工程有限公司天津港项目经理部工程概况 本工程位于天津港北港池内，新港八号路与海铁大道之间。软基加固面积为284860m2 ，分为 A1~A10 共 10 个区。序号项目名称单位数量备注1两层荆笆m25200482土工布m2260024400g/m23膜下吹填砂性土 m3197085未考虑沉降4中粗砂垫层 m3104009.6厚度 40cm5打板架台500700 根 / 台6塑料排水板根3084920.9m/ 根，底标高 -8m （待定）7袋装土挡埝 m33200未考虑沉降主要工程量主要施工工序铺设荆笆、土工布吹填粉砂铺设中粗砂垫层打设塑料排水板真空预压一、材料堆放及设备进场二、排水措施三、吹砂顺序针对以上难点，我项目部积极布置施工方案，以保证工程顺利进行。针对以上难点，我项目部积极布置施工方案，以保证工程顺利进行。工程难点及主要问题材料堆放及设备进场• 吹砂船驻位在施工区所在北港池内，吹砂管线通过过路管及拉管形式穿越现有道路后直接引入吹填区。• 本工程面积大，纵深较长，可利用场地有限。铺设中粗砂时，我部一方面拟在加固区西侧临时路旁堆放黄砂，另一方面在施工区南侧铺设 3 条山皮土临时路 ( 局部采用砼及钢板铺垫 ) ，使运砂车能直接从海铁大道进入施工区域边缘，并在临时路旁堆放黄砂。同时，在A7~A10 区内设置充填袋临时路，便于小型农用车通行。黄砂进场具体步骤如后图。• 平整西侧场地，打板设备由此直接进场。• 吹砂船驻位在施工区所在北港池内，吹砂管线通过过路管及拉管形式穿越现有道路后直接引入吹填区。• 本工程面积大，纵深较长，可利用场地有限。铺设中粗砂时，我部一方面拟在加固区西侧临时路旁堆放黄砂，另一方面在施工区南侧铺设 3 条山皮土临时路 ( 局部采用砼及钢板铺垫 ) ，使运砂车能直接从海铁大道进入施工区域边缘，并在临时路旁堆放黄砂。同时，在A7~A10 区内设置充填袋临时路，便于小型农用车通行。黄砂进场具体步骤如后图。• 平整西侧场地，打板设备由此直接进场。材料堆放及设备进场15t 的自卸汽车运砂至加固区卸砂于施工区西侧 卸砂于南侧三条山皮土临时路旁 1t-2t 的小型农用车通过充填袋临时路把砂倒运到铺设地点附近 人工用手推车倒运至铺设地点人工摊铺整平材料堆放及设备进场中粗砂进场通道示意图排水方案场区内排水吹砂区域内预留排水通道由南至北吹砂，赶水挤水吹砂至区域外缘时，提前修筑挡捻，引导积水流向备排水泵，必要时强排水至南排水渠吹砂工程...
