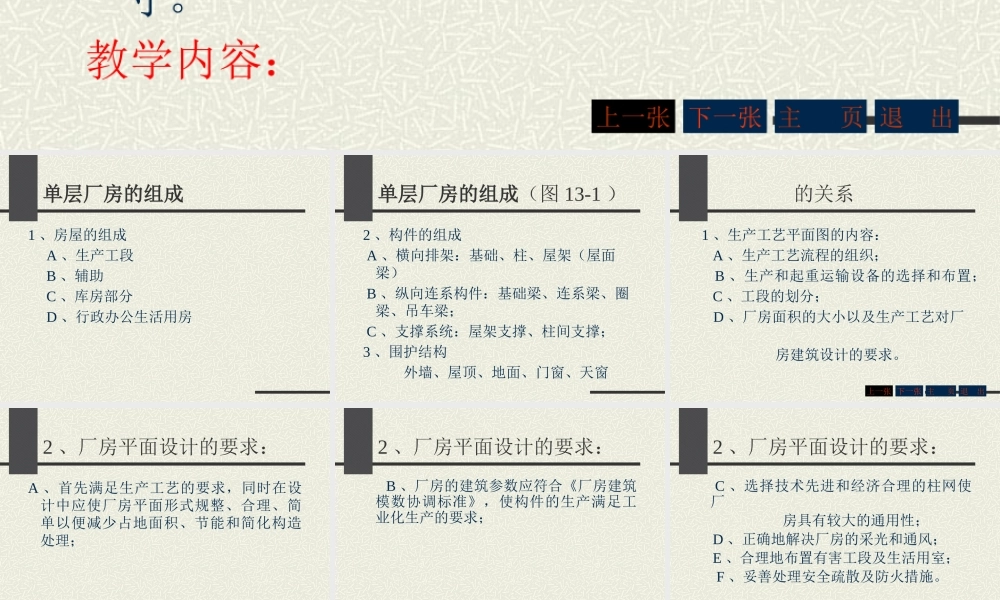

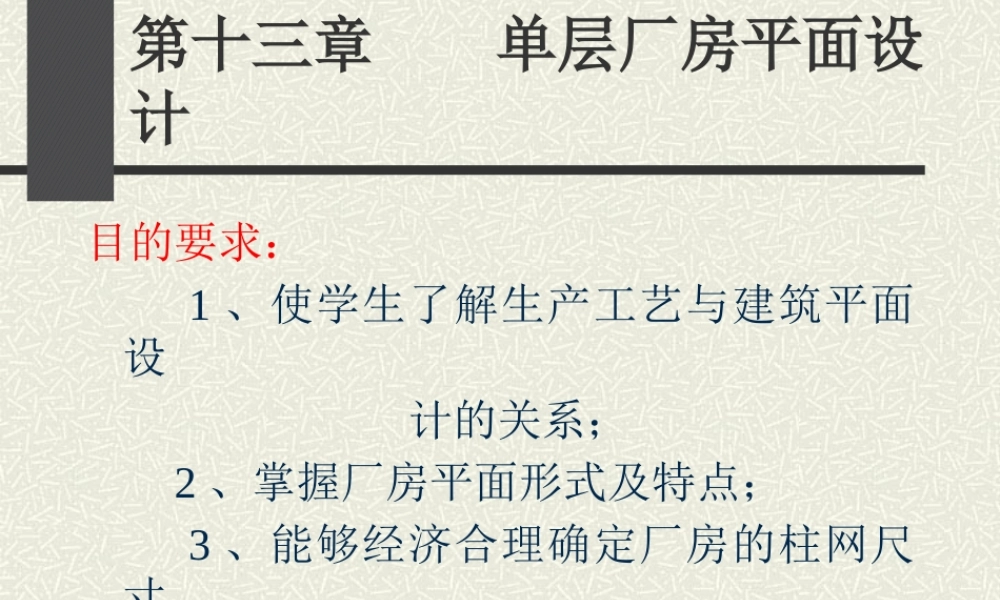

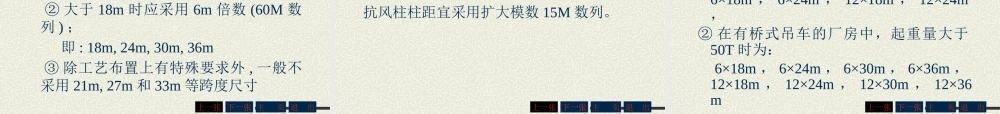

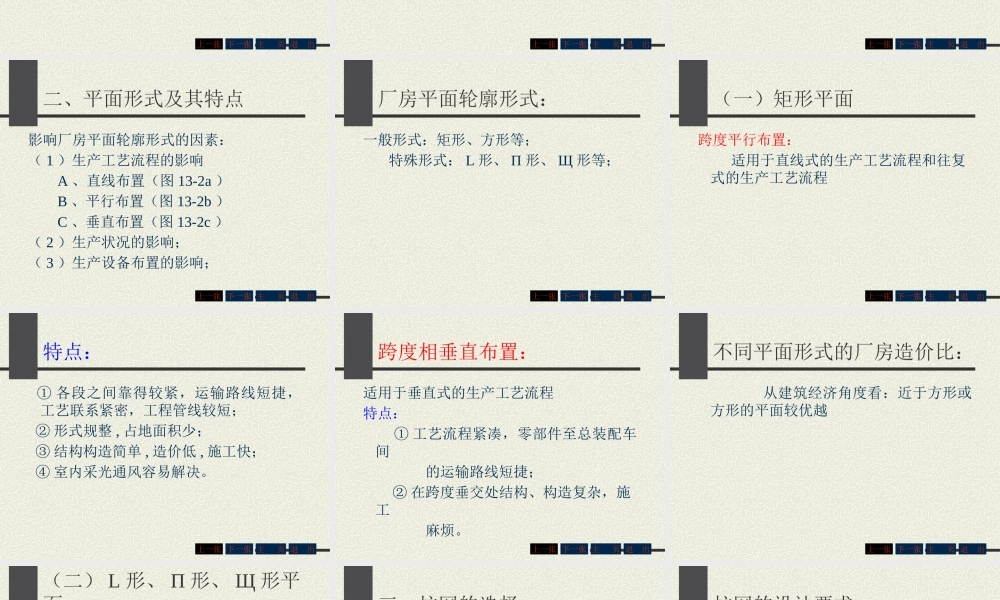

第十三章 单层厂房平面设计目的要求： 1 、使学生了解生产工艺与建筑平面设 计的关系； 2 、掌握厂房平面形式及特点； 3 、能够经济合理确定厂房的柱网尺寸。教学内容： 上一张 下一张 主 页 退 出单层厂房的组成1 、房屋的组成 A 、生产工段 B 、辅助 C 、库房部分 D 、行政办公生活用房单层厂房的组成（图 13-1 ）2 、构件的组成 A 、横向排架：基础、柱、屋架（屋面梁） B 、纵向连系构件：基础梁、连系梁、圈梁、吊车梁； C 、支撑系统：屋架支撑、柱间支撑；3 、围护结构 外墙、屋顶、地面、门窗、天窗一、生产工艺和建筑平面设计 的关系 1 、生产工艺平面图的内容： A 、生产工艺流程的组织； B 、生产和起重运输设备的选择和布置； C 、工段的划分； D 、厂房面积的大小以及生产工艺对厂 房建筑设计的要求。 下一张 主 页 退 出上一张2 、厂房平面设计的要求：A 、首先满足生产工艺的要求，同时在设计中应使厂房平面形式规整、合理、简单以便减少占地面积、节能和简化构造处理；下一张 主 页 退 出上一张2 、厂房平面设计的要求： B 、厂房的建筑参数应符合《厂房建筑模数协调标准》，使构件的生产满足工业化生产的要求；下一张 主 页 退 出上一张2 、厂房平面设计的要求： C 、选择技术先进和经济合理的柱网使厂 房具有较大的通用性； D 、正确地解决厂房的采光和通风； E 、合理地布置有害工段及生活用室； F 、妥善处理安全疏散及防火措施。下一张 主 页 退 出上一张二、平面形式及其特点影响厂房平面轮廓形式的因素：（ 1 ）生产工艺流程的影响 A 、直线布置（图 13-2a ） B 、平行布置（图 13-2b ） C 、垂直布置（图 13-2c ）（ 2 ）生产状况的影响；（ 3 ）生产设备布置的影响；下一张 主 页 退 出上一张厂房平面轮廓形式：一般形式：矩形、方形等； 特殊形式： L 形、 П 形、 Щ 形等； 下一张 主 页 退 出上一张（一）矩形平面跨度平行布置： 适用于直线式的生产工艺流程和往复式的生产工艺流程 下一张 主 页 退 出上一张特点： ① 各段之间靠得较紧，运输路线短捷，工艺联系紧密，工程管线较短； ② 形式规整 , 占地面积少； ③ 结构构造简单 , 造价低 , 施工快； ④ 室内采光通风容易解决。 下一张 主 页 退 出上一张跨度相垂直布置：适用于垂直式的生产工艺流程特点： ① 工艺...
