石灰石-石膏湿法脱硫系统的设计计算

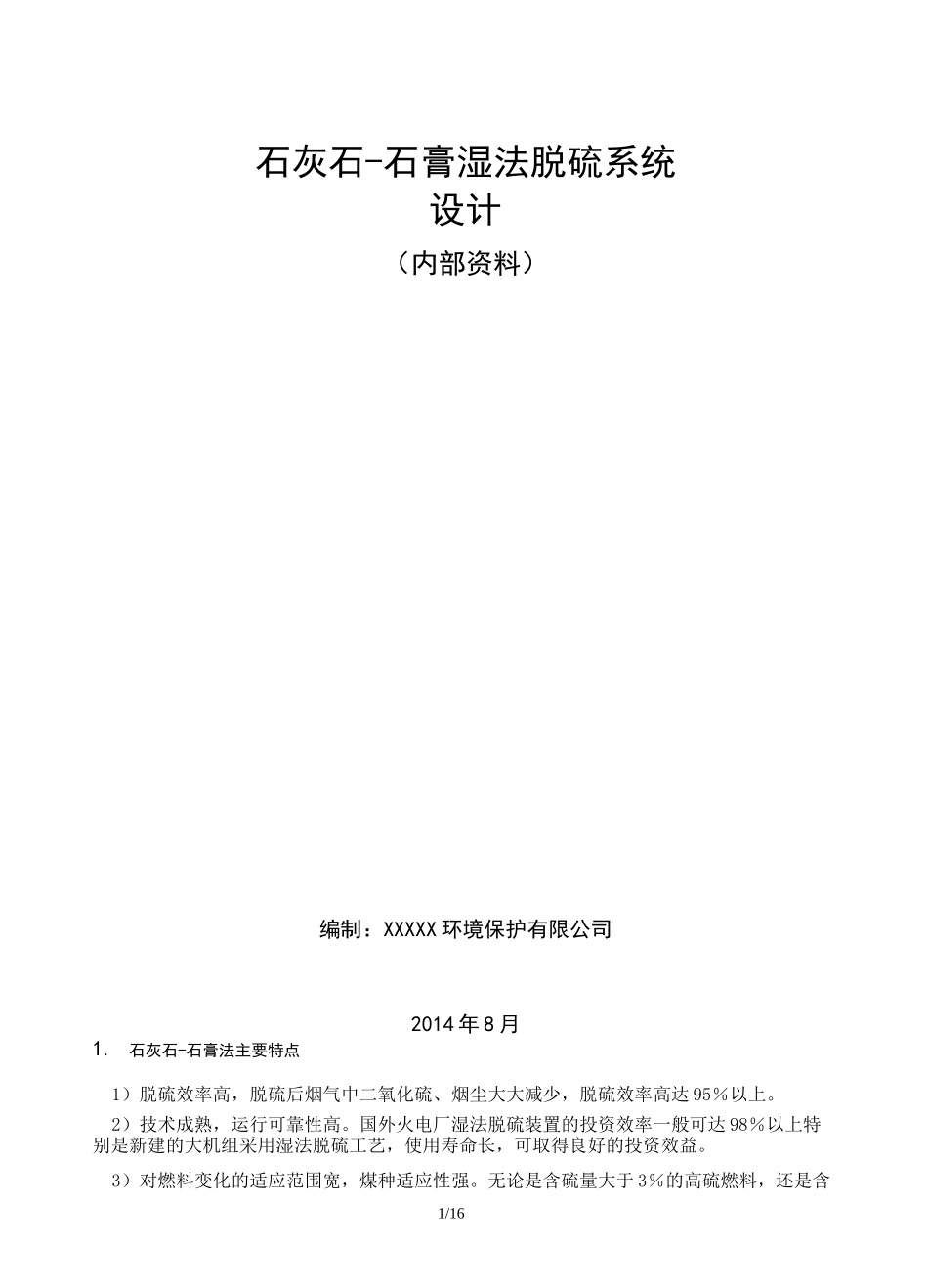

石灰石-石膏湿法脱硫系统的设计计算_第1页
1/16

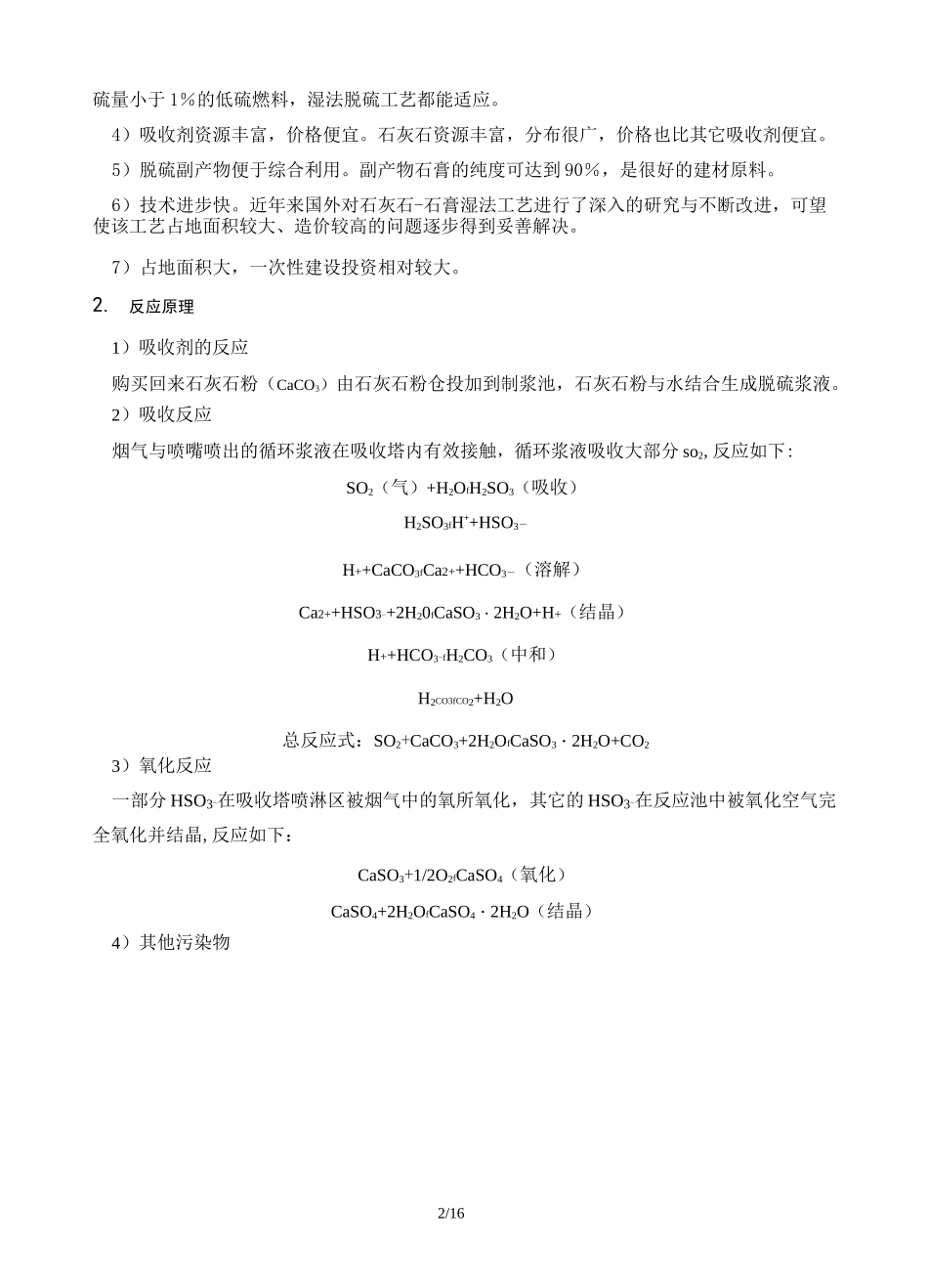

石灰石-石膏湿法脱硫系统的设计计算_第2页
2/16
石灰石-石膏湿法脱硫系统的设计计算_第3页
3/16
1/16石灰石-石膏湿法脱硫系统设计(内部资料)编制:XXXXX 环境保护有限公司2014 年 8 月1.石灰石-石膏法主要特点1)脱硫效率高,脱硫后烟气中二氧化硫、烟尘大大减少,脱硫效率高达 95%以上。2)技术成熟,运行可靠性高。国外火电厂湿法脱硫装置的投资效率一般可达 98%以上特别是新建的大机组采用湿法脱硫工艺,使用寿命长,可取得良好的投资效益。3)对燃料变化的适应范围宽,煤种适应性强。无论是含硫量大于 3%的高硫燃料,还是含2/16硫量小于 1%的低硫燃料,湿法脱硫工艺都能适应。4)吸收剂资源丰富,价格便宜。石灰石资源丰富,分布很广,价格也比其它吸收剂便宜。5)脱硫副产物便于综合利用。副产物石膏的纯度可达到 90%,是很好的建材原料。6)技术进步快。近年来国外对石灰石-石膏湿法工艺进行了深入的研究与不断改进,可望使该工艺占地面积较大、造价较高的问题逐步得到妥善解决。7)占地面积大,一次性建设投资相对较大。2.反应原理1)吸收剂的反应购买回来石灰石粉(CaCO3)由石灰石粉仓投加到制浆池,石灰石粉与水结合生成脱硫浆液。2)吸收反应烟气与喷嘴喷出的循环浆液在吸收塔内有效接触,循环浆液吸收大部分 so2,反应如下:SO2(气)+H2OfH2SO3(吸收)H2SO3fH++HSO3-H++CaCO3fCa2++HCO3-(溶解)Ca2++HSO3-+2H20fCaSO3・2H2O+H+(结晶)H++HCO3-fH2CO3(中和)H2CO3fCO2+H2O总反应式:SO2+CaCO3+2H2OfCaSO3・2H2O+CO23)氧化反应一部分 HSO3-在吸收塔喷淋区被烟气中的氧所氧化,其它的 HSO3-在反应池中被氧化空气完全氧化并结晶,反应如下:CaSO3+1/2O2fCaSO4(氧化)CaSO4+2H2OfCaSO4・2H2O(结晶)4)其他污染物3/16工业*石灰石浆池事故水经除尘器除尘后的烟气•引风机石灰石浆液•进气阀门仃脱硫液•脱硫塔〜脱硫循环池池J脱硫液出气阀门'经炉内脱硫将SO2浓度降至旁路阀•烟囱滤循环利用*脱水系烟气中的其他污染物如 S03、Cl-、F-和尘都被循环浆液吸收和捕集。SO3、HC1 和 HF与悬浮液中的石灰石,按以下反应式发生反应:SO2+H2Of2H++SO32-CaCO3+2HCl<==>CaCl2+H2O+CO2CaCO3+2HF<==>CaF2+H2O+CO23.工艺流程塔内氧化系统脱硫废弃物3.1 工艺说明经过除尘器处理后的烟气由引风机接入脱硫吸收塔,在主烟道上设置旁路挡板门,当锅炉启动、进入 FGD 的烟气超温和 FGD 装置故障停运时,烟气由旁路挡板经烟囱排放。烟气经吸收塔进气口进入塔内,折转向上运动(入口处装有紧急喷淋装置),烟气进入首层喷淋层...
