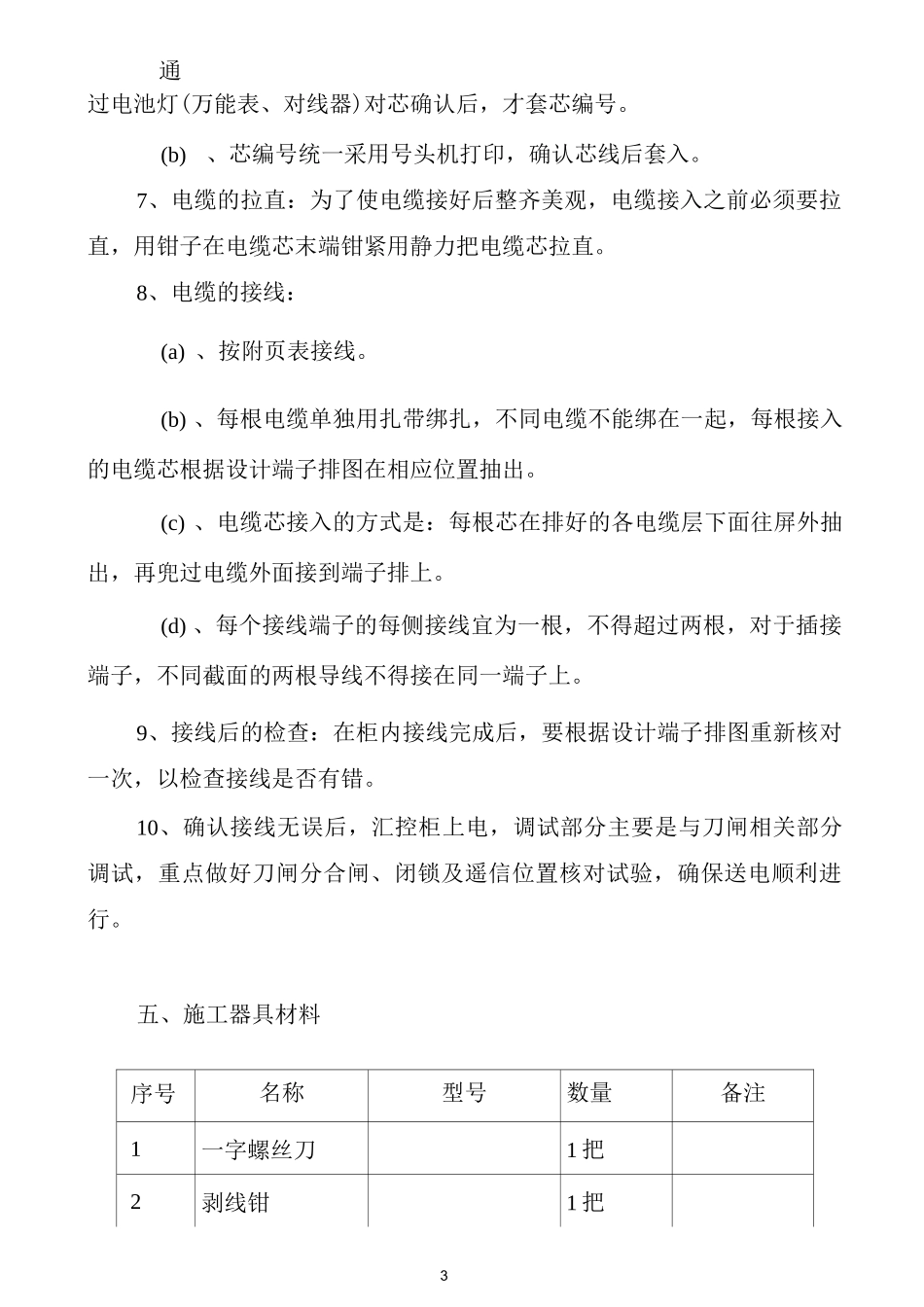

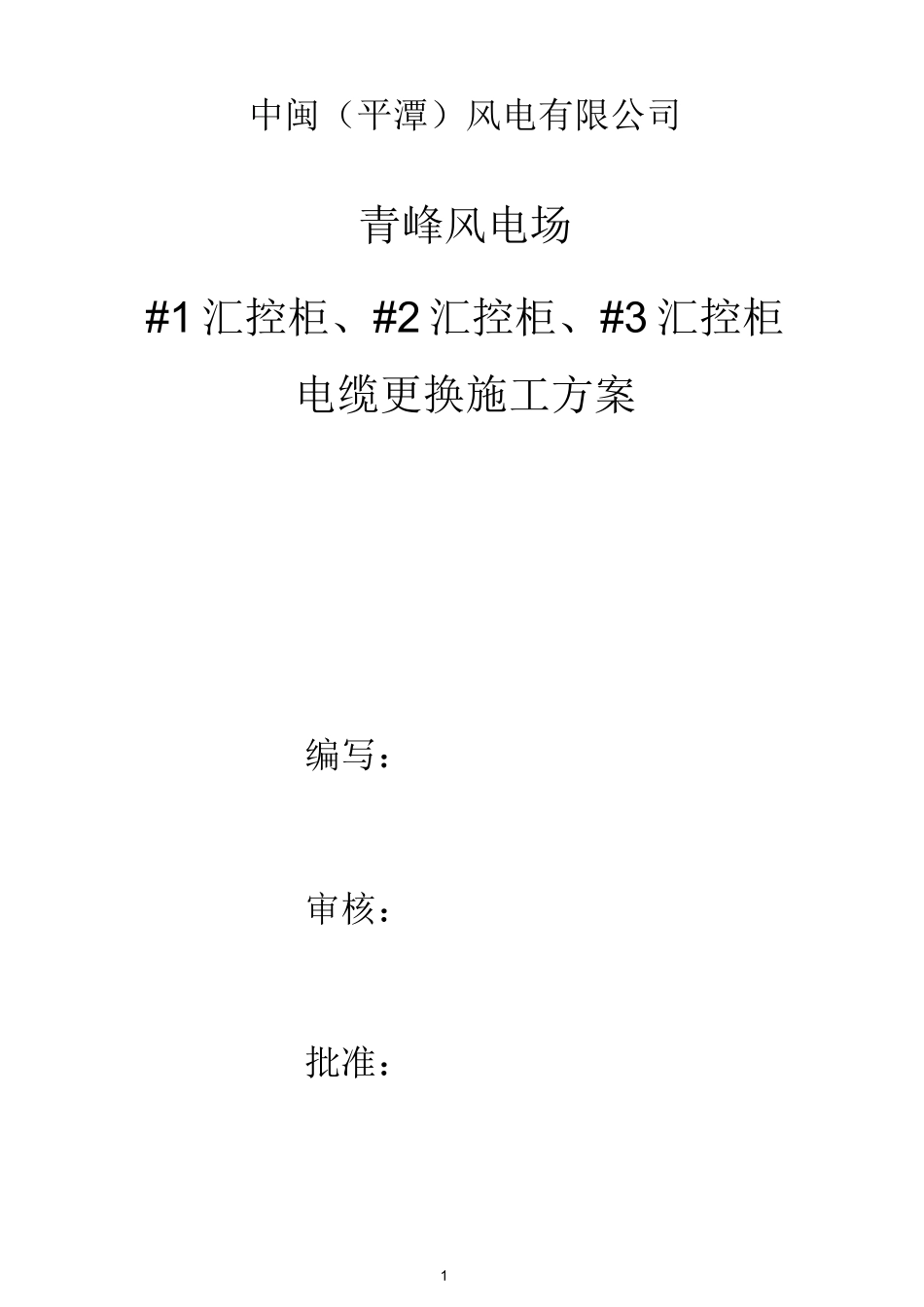

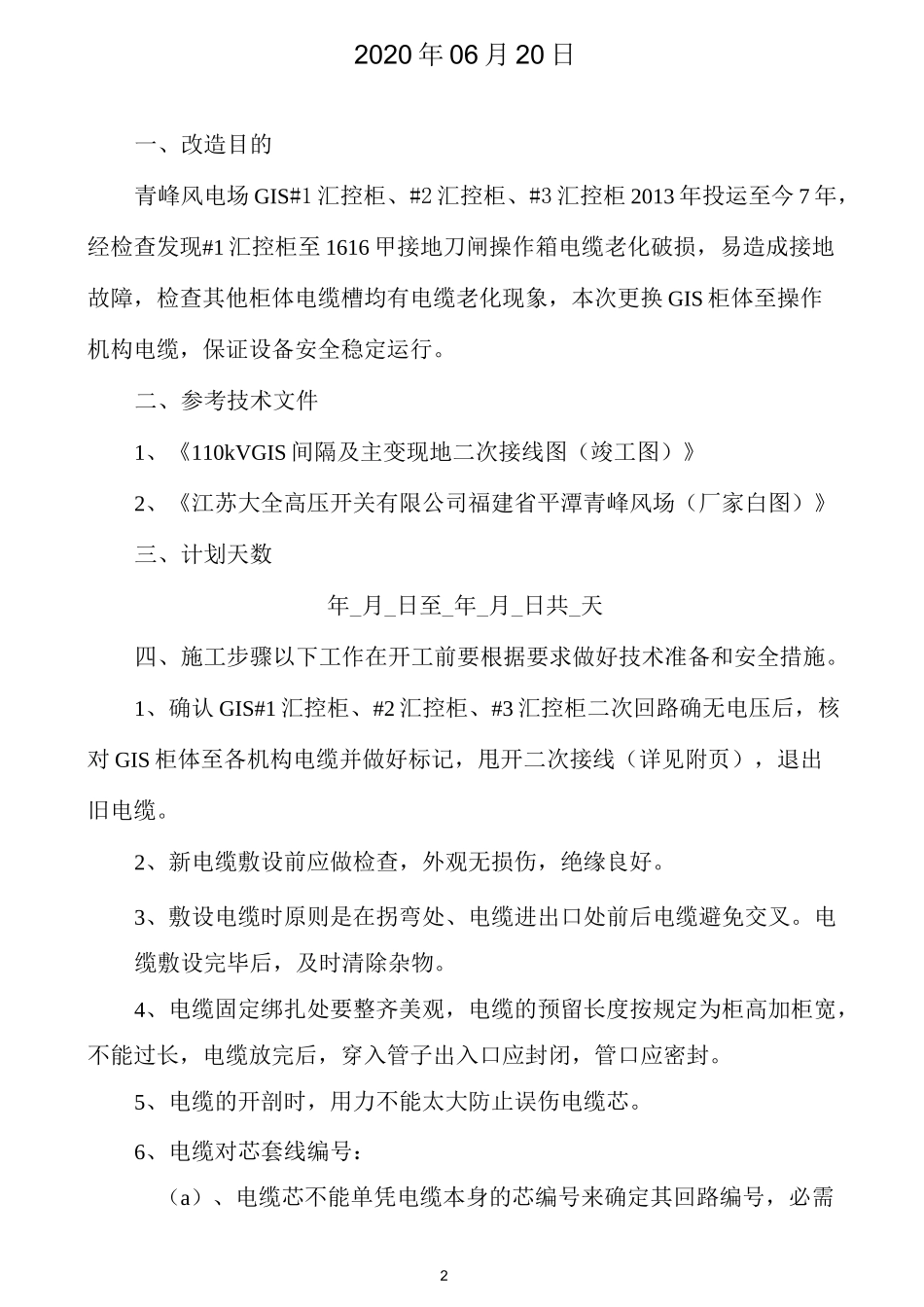

1中闽(平潭)风电有限公司青峰风电场#1 汇控柜、#2 汇控柜、#3 汇控柜电缆更换施工方案编写:审核:批准:22020 年 06 月 20 日一、改造目的青峰风电场 GIS#1 汇控柜、#2 汇控柜、#3 汇控柜 2013 年投运至今 7 年,经检查发现#1 汇控柜至 1616 甲接地刀闸操作箱电缆老化破损,易造成接地故障,检查其他柜体电缆槽均有电缆老化现象,本次更换 GIS 柜体至操作机构电缆,保证设备安全稳定运行。二、参考技术文件1、《110kVGIS 间隔及主变现地二次接线图(竣工图)》2、《江苏大全高压开关有限公司福建省平潭青峰风场(厂家白图)》三、计划天数年_月_日至_年_月_日共_天四、施工步骤以下工作在开工前要根据要求做好技术准备和安全措施。1、确认 GIS#1 汇控柜、#2 汇控柜、#3 汇控柜二次回路确无电压后,核对 GIS 柜体至各机构电缆并做好标记,甩开二次接线(详见附页),退出旧电缆。2、新电缆敷设前应做检查,外观无损伤,绝缘良好。3、敷设电缆时原则是在拐弯处、电缆进出口处前后电缆避免交叉。电缆敷设完毕后,及时清除杂物。4、电缆固定绑扎处要整齐美观,电缆的预留长度按规定为柜高加柜宽,不能过长,电缆放完后,穿入管子出入口应封闭,管口应密封。5、电缆的开剖时,用力不能太大防止误伤电缆芯。6、电缆对芯套线编号:(a)、电缆芯不能单凭电缆本身的芯编号来确定其回路编号,必需3通过电池灯(万能表、对线器)对芯确认后,才套芯编号。(b)、芯编号统一采用号头机打印,确认芯线后套入。7、电缆的拉直:为了使电缆接好后整齐美观,电缆接入之前必须要拉直,用钳子在电缆芯末端钳紧用静力把电缆芯拉直。8、电缆的接线:(a) 、按附页表接线。(b) 、每根电缆单独用扎带绑扎,不同电缆不能绑在一起,每根接入的电缆芯根据设计端子排图在相应位置抽出。(c) 、电缆芯接入的方式是:每根芯在排好的各电缆层下面往屏外抽出,再兜过电缆外面接到端子排上。(d) 、每个接线端子的每侧接线宜为一根,不得超过两根,对于插接端子,不同截面的两根导线不得接在同一端子上。9、接线后的检查:在柜内接线完成后,要根据设计端子排图重新核对一次,以检查接线是否有错。10、确认接线无误后,汇控柜上电,调试部分主要是与刀闸相关部分调试,重点做好刀闸分合闸、闭锁及遥信位置核对试验,确保送电顺利进行。五、施工器具材料序号名称型号数量备注1一字螺丝刀1 把2剥线钳1 把43斜口钳1 把54万用表1 台5扎带180mm若干6清...
