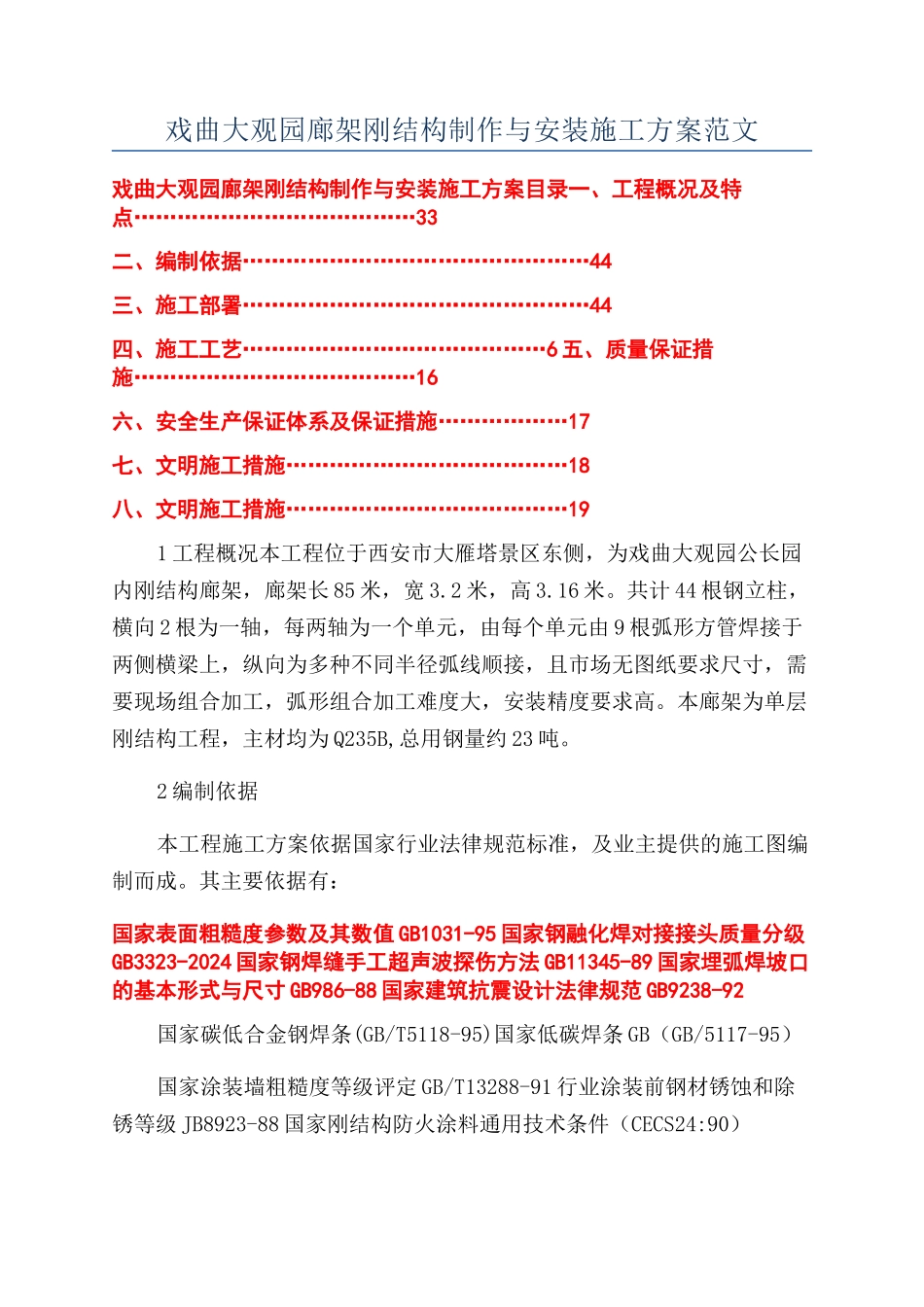

戏曲大观园廊架刚结构制作与安装施工方案范文

戏曲大观园廊架刚结构制作与安装施工方案范文戏曲大观园廊架刚结构制作与安装施工方案目录一、工程概况及特点…………………………………33二、编制依据…………………………………………44三、施工部署…………………………………………44四、施工工艺……………………………………6 五、质量保证措施…………………………………16六、安全生产保证体系及保证措施………………17七、文明施工措施…………………………………18八、文明施工措施…………………………………191 工程概况本工程位于西安市大雁塔景区东侧，为戏曲大观园公长园内刚结构廊架，廊架长 85 米，宽 3.2 米，高 3.16 米。共计 44 根钢立柱，横向 2 根为一轴，每两轴为一个单元，由每个单元由 9 根弧形方管焊接于两侧横梁上，纵向为多种不同半径弧线顺接，且市场无图纸要求尺寸，需要现场组合加工，弧形组合加工难度大，安装精度要求高。本廊架为单层刚结构工程，主材均为 Q235B,总用钢量约 23 吨。2 编制依据本工程施工方案依据国家行业法律规范标准，及业主提供的施工图编制而成。其主要依据有：国家表面粗糙度参数及其数值 GB1031-95 国家钢融化焊对接接头质量分级GB3323-2024 国家钢焊缝手工超声波探伤方法 GB11345-89 国家埋弧焊坡口的基本形式与尺寸 GB986-88 国家建筑抗震设计法律规范 GB9238-92国家碳低合金钢焊条(GB/T5118-95)国家低碳焊条 GB（GB/5117-95）国家涂装墙粗糙度等级评定 GB/T13288-91 行业涂装前钢材锈蚀和除锈等级 JB8923-88 国家刚结构防火涂料通用技术条件（CECS24:90）3 施工部署 3.1 组织结构本工程为此项目重难点工程，本着结构合理、精干高效的原则，根据其工程特点，我们将调集高资质并有优秀业绩人员，以年富力强的青年技术人员为主体，经验丰富的项目管理、技术骨干坐镇把关，组成项目经理部。实行项目经理责任制，项目班子履行施工承包的权利和义务，负责工程的计划、组织、指挥、协调和控制。详见《项目组织机构图》。项目管理组织机构图 3.2 劳动力计划劳动力计划（共 32 人）项目工种人数外来劳动力施工场地安装安全员 11 施工员 1安装工 27 电焊工 1231 对对 1 电焊监护工 12测量员 1电工 1总计 323.3 主要机械设备及材料需求主要机具设备及材料需求表序号名称规格数量备注 1 电焊机 24KW6 台2 气泡焊机2 台3 焊条烘箱6 台4 镝灯 3000W5 只5 方木 8cm 某 8cm 某 2...
