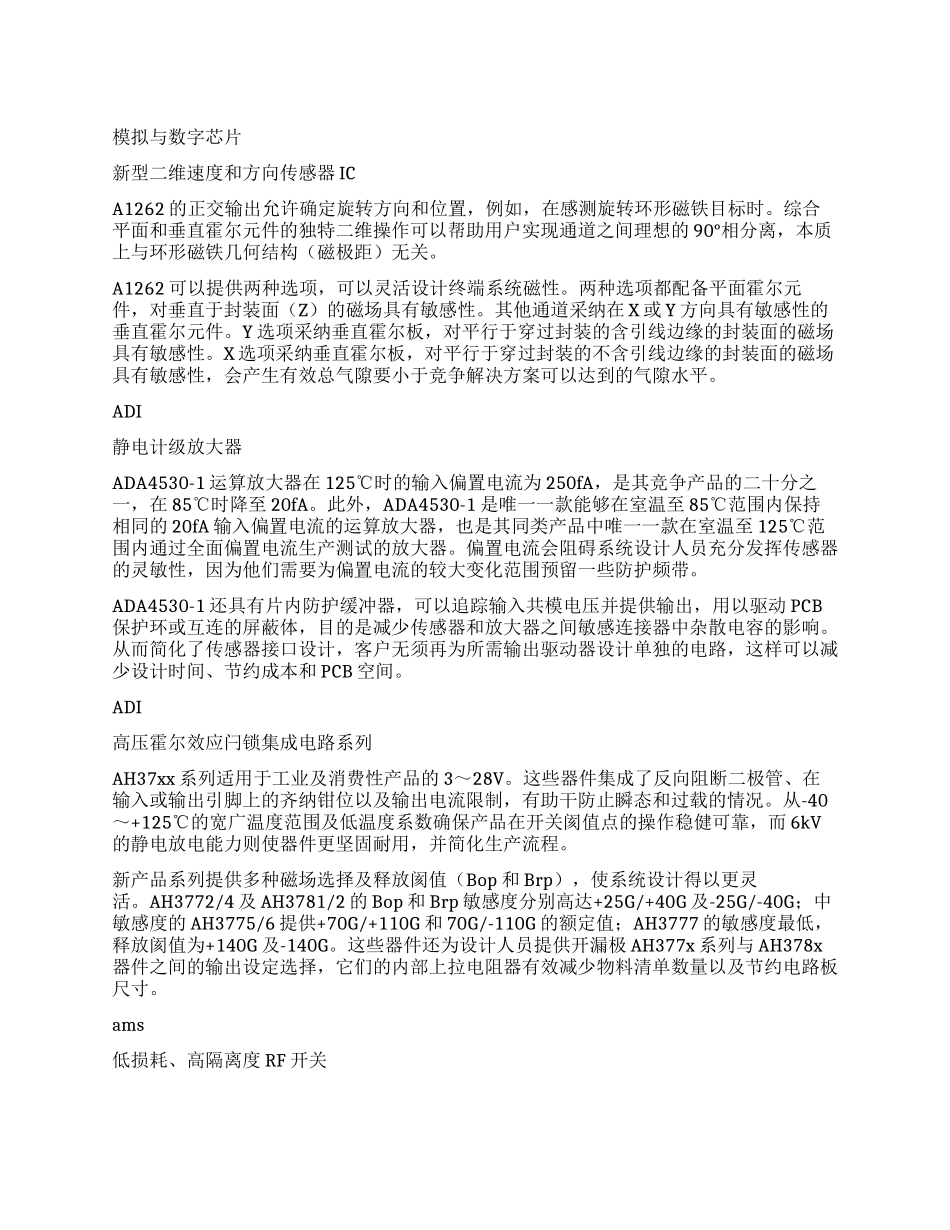

模拟与数字芯片新型二维速度和方向传感器 ICA1262 的正交输出允许确定旋转方向和位置，例如，在感测旋转环形磁铁目标时。综合平面和垂直霍尔元件的独特二维操作可以帮助用户实现通道之间理想的 90°相分离，本质上与环形磁铁几何结构（磁极距）无关。A1262 可以提供两种选项，可以灵活设计终端系统磁性。两种选项都配备平面霍尔元件，对垂直于封装面（Z）的磁场具有敏感性。其他通道采纳在 X 或 Y 方向具有敏感性的垂直霍尔元件。Y 选项采纳垂直霍尔板，对平行于穿过封装的含引线边缘的封装面的磁场具有敏感性。X 选项采纳垂直霍尔板，对平行于穿过封装的不含引线边缘的封装面的磁场具有敏感性，会产生有效总气隙要小于竞争解决方案可以达到的气隙水平。ADI静电计级放大器ADA4530-1 运算放大器在 125℃时的输入偏置电流为 250fA，是其竞争产品的二十分之一，在 85℃时降至 20fA。此外，ADA4530-1 是唯一一款能够在室温至 85℃范围内保持相同的 20fA 输入偏置电流的运算放大器，也是其同类产品中唯一一款在室温至 125℃范围内通过全面偏置电流生产测试的放大器。偏置电流会阻碍系统设计人员充分发挥传感器的灵敏性，因为他们需要为偏置电流的较大变化范围预留一些防护频带。ADA4530-1 还具有片内防护缓冲器，可以追踪输入共模电压并提供输出，用以驱动 PCB保护环或互连的屏蔽体，目的是减少传感器和放大器之间敏感连接器中杂散电容的影响。从而简化了传感器接口设计，客户无须再为所需输出驱动器设计单独的电路，这样可以减少设计时间、节约成本和 PCB 空间。ADI高压霍尔效应闩锁集成电路系列AH37xx 系列适用于工业及消费性产品的 3～28V。这些器件集成了反向阻断二极管、在输入或输出引脚上的齐纳钳位以及输出电流限制，有助干防止瞬态和过载的情况。从-40～+125℃的宽广温度范围及低温度系数确保产品在开关阂值点的操作稳健可靠，而 6kV的静电放电能力则使器件更坚固耐用，并简化生产流程。新产品系列提供多种磁场选择及释放阂值（Bop 和 Brp），使系统设计得以更灵活。AH3772/4 及 AH3781/2 的 Bop 和 Brp 敏感度分别高达+25G/+40G 及-25G/-40G；中敏感度的 AH3775/6 提供+70G/+110G 和 70G/-110G 的额定值；AH3777 的敏感度最低，释放阂值为+140G 及-140G。这些器件还为设计人员提供开漏极 AH377x 系列与 AH378x器件之间的输出设定选择，它们的内部上拉电阻器有效减少物料清单数量以及节约电路...
