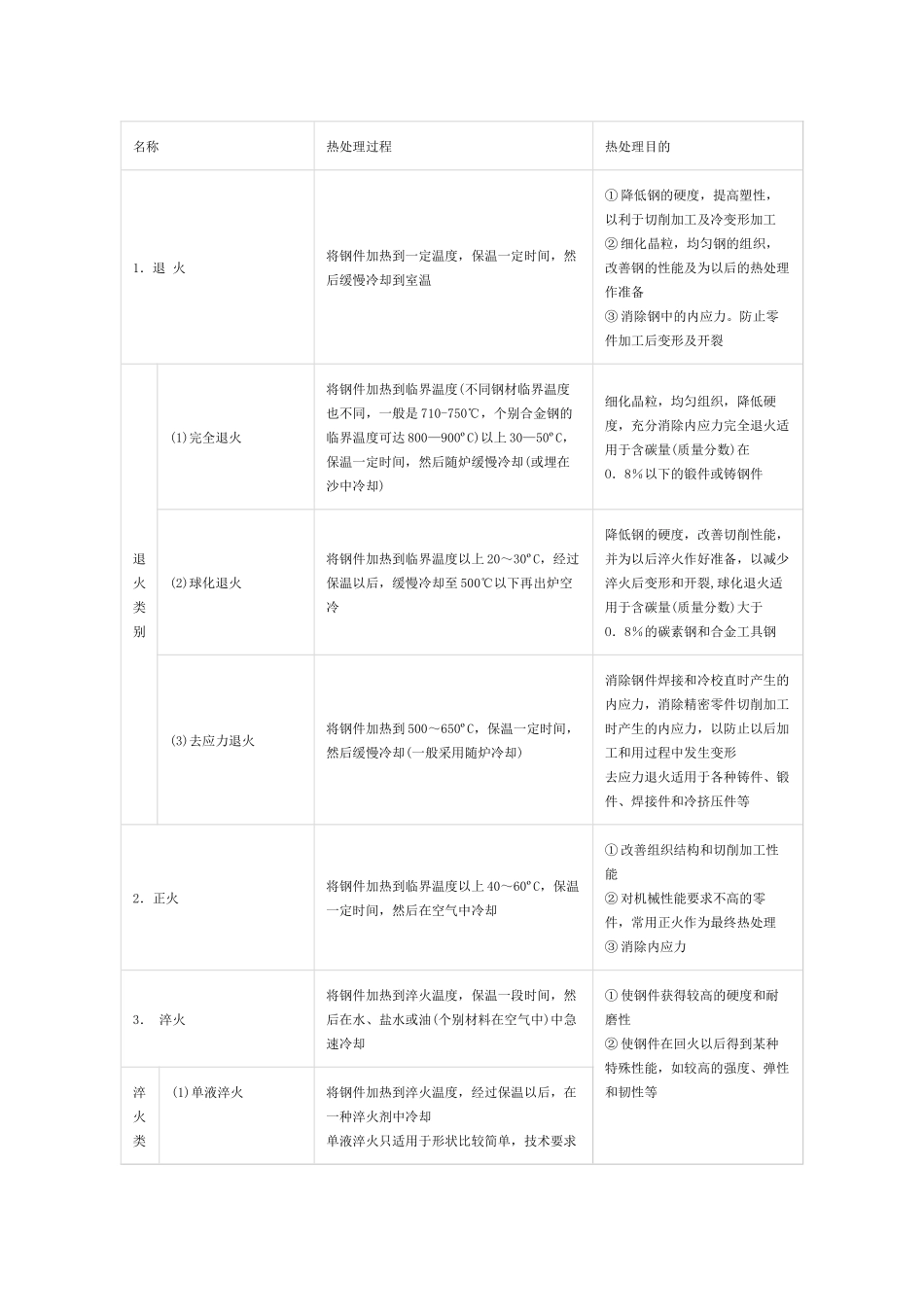

名称热处理过程热处理目的1．退 火将钢件加热到一定温度，保温一定时间，然后缓慢冷却到室温① 降低钢的硬度，提高塑性，以利于切削加工及冷变形加工② 细化晶粒，均匀钢的组织，改善钢的性能及为以后的热处理作准备③ 消除钢中的内应力
防止零件加工后变形及开裂退火类别(1)完全退火将钢件加热到临界温度(不同钢材临界温度也不同，一般是 710-750℃，个别合金钢的临界温度可达 800—900ºC)以上 30—50ºC，保温一定时间，然后随炉缓慢冷却(或埋在沙中冷却)细化晶粒，均匀组织，降低硬度，充分消除内应力完全退火适用于含碳量(质量分数)在O．8％以下的锻件或铸钢件(2)球化退火将钢件加热到临界温度以上 20～30ºC，经过保温以后，缓慢冷却至 500℃以下再出炉空冷降低钢的硬度，改善切削性能，并为以后淬火作好准备，以减少淬火后变形和开裂,球化退火适用于含碳量(质量分数)大于O．8％的碳素钢和合金工具钢(3)去应力退火将钢件加热到 500～650ºC，保温一定时间，然后缓慢冷却(一般采用随炉冷却)消除钢件焊接和冷校直时产生的内应力，消除精密零件切削加工时产生的内应力，以防止以后加工和用过程中发生变形去应力退火适用于各种铸件、锻件、焊接件和冷挤压件等2．正火将钢件加热到临界温度以上 40～60ºC，保温一定时间，然后在空气中冷却① 改善组织结构和切削加工性能② 对机械性能要求不高的零件，常用正火作为最终热处理③ 消除内应力3． 淬火将钢件加热到淬火温度，保温一段时间，然后在水、盐水或油(个别材料在空气中)中急速冷却① 使钢件获得较高的硬度和耐磨性② 使钢件在回火以后得到某种特殊性能，如较高的强度、弹性和韧性等淬火类(1)单液淬火将钢件加热到淬火温度，经过保温以后，在一种淬火剂中冷却单液淬火只适用于形状比较简单，技术要求别不太高的碳素钢及合金钢件

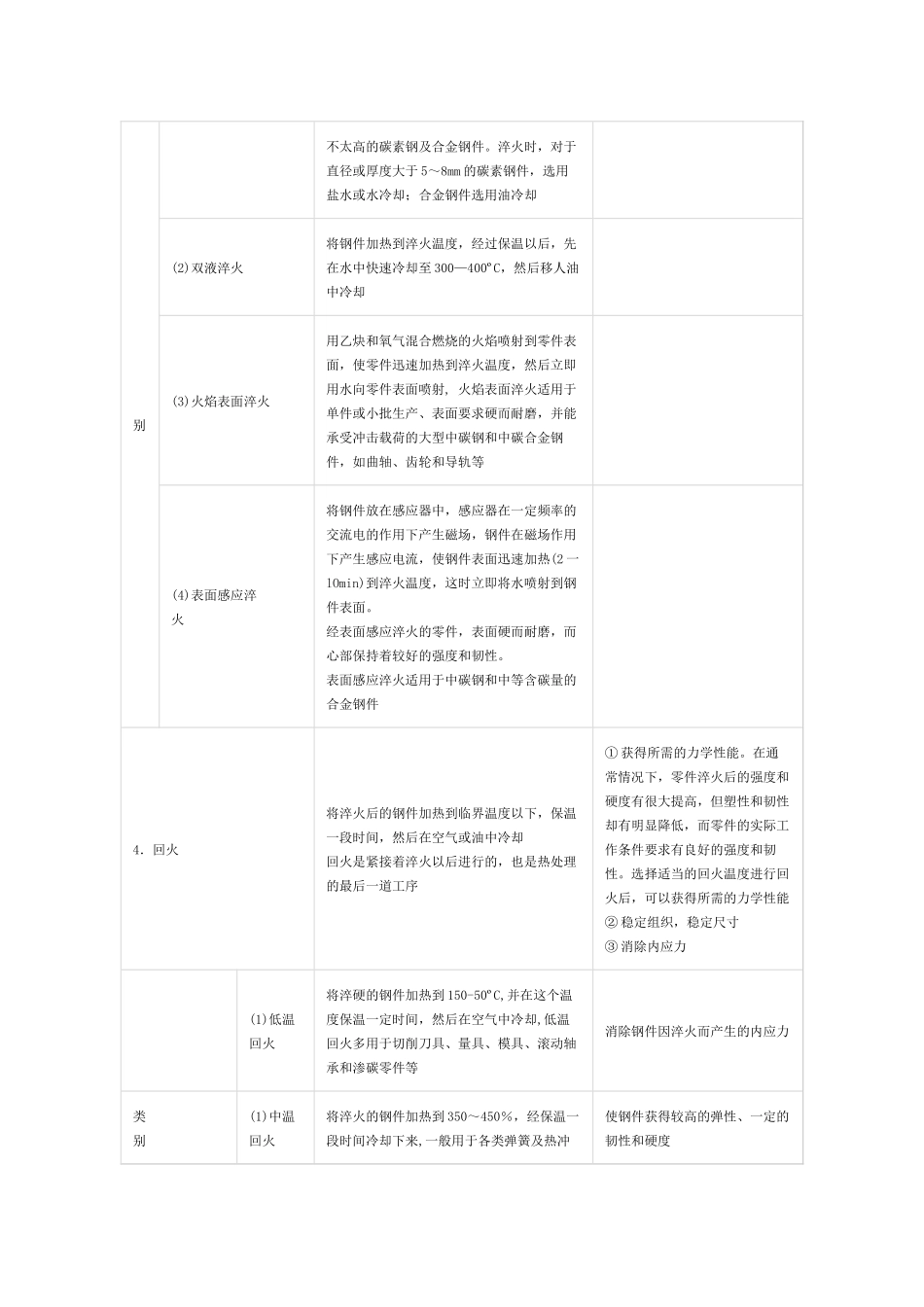

淬火时，对于直径或厚度大于 5～8mm
