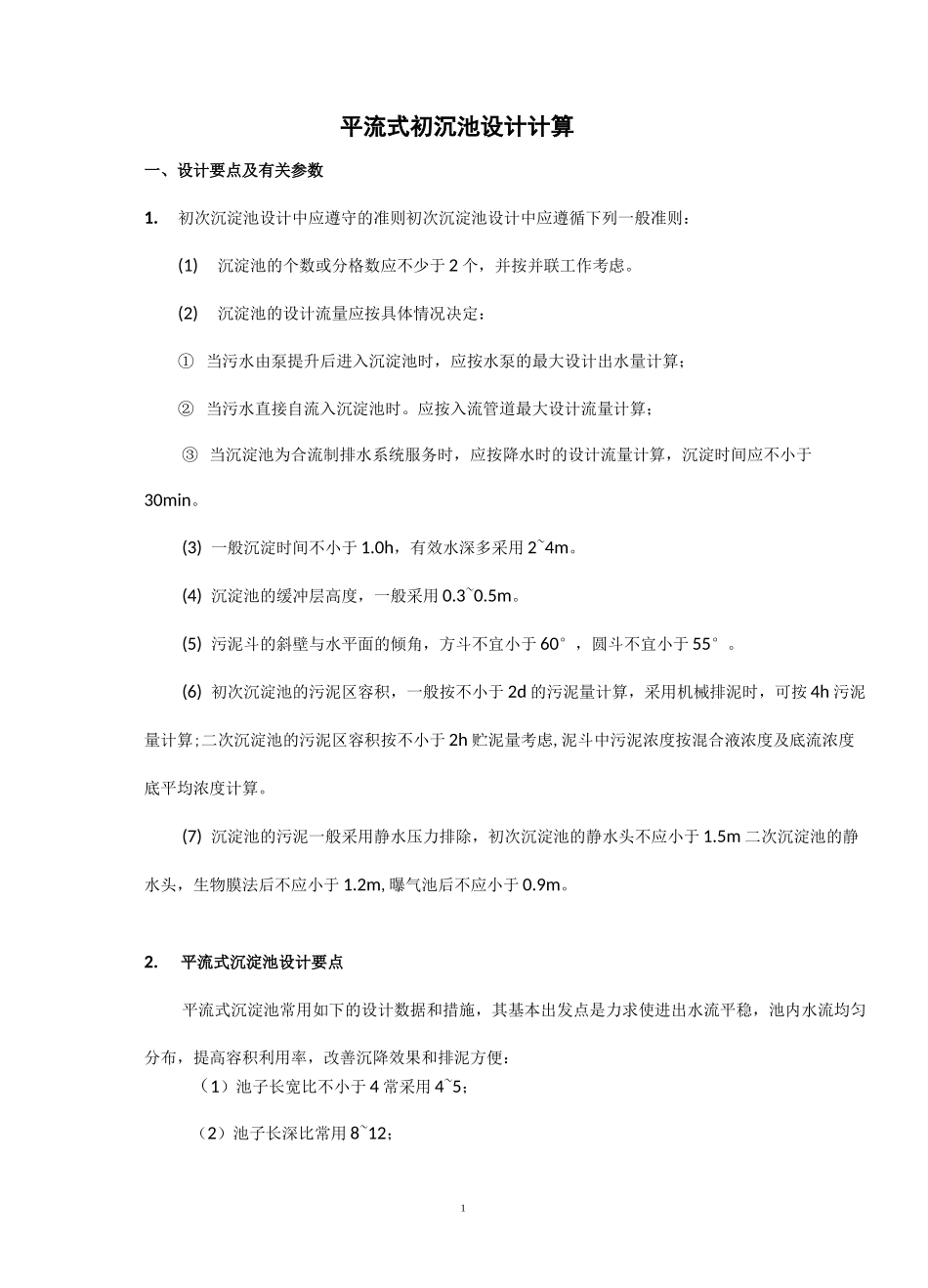

平流式沉淀池_第1页
1/11
平流式沉淀池_第2页
2/11

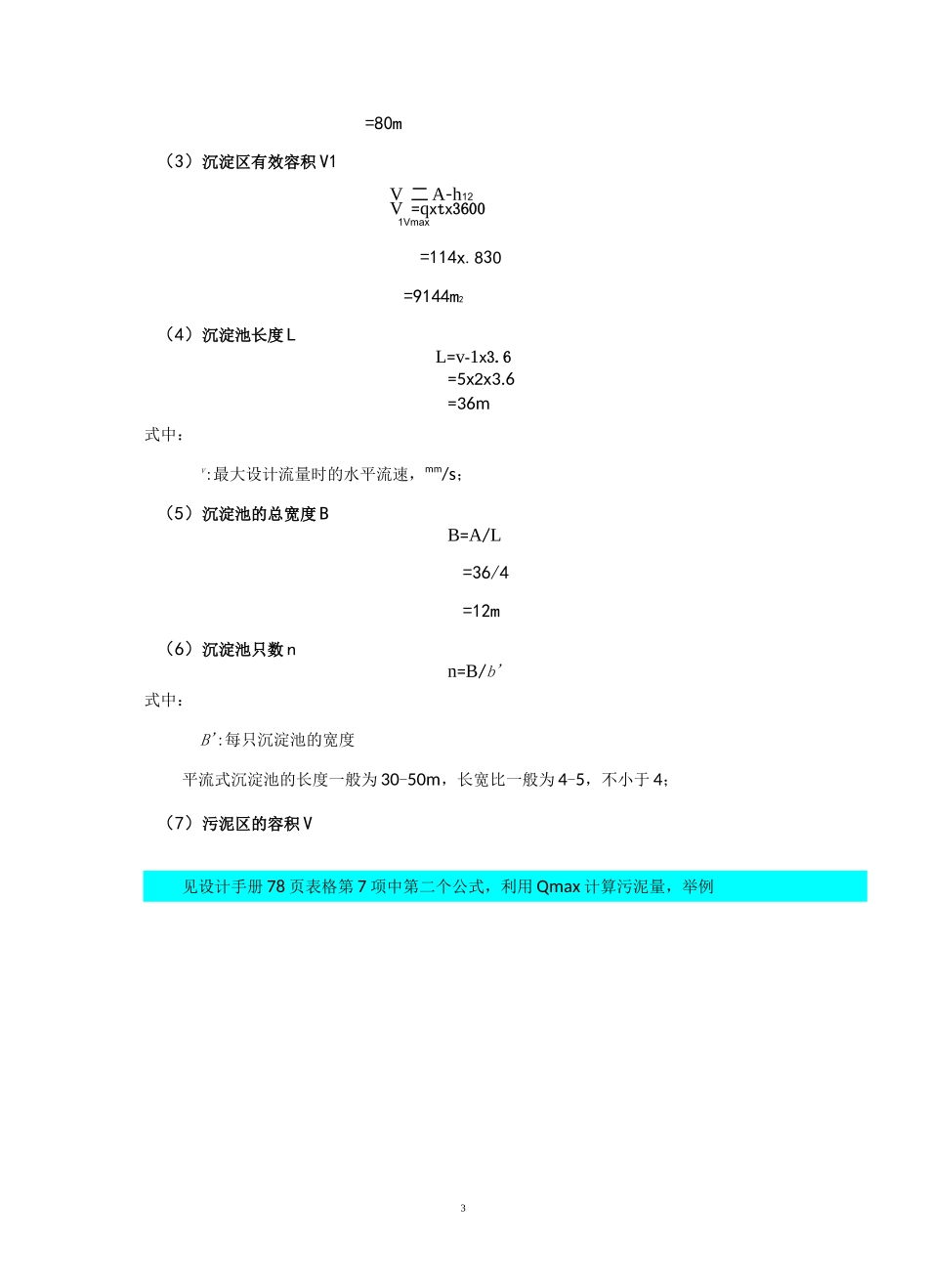

平流式沉淀池_第3页
3/11
1平流式初沉池设计计算一、设计要点及有关参数1.初次沉淀池设计中应遵守的准则初次沉淀池设计中应遵循下列一般准则:(1)沉淀池的个数或分格数应不少于 2 个,并按并联工作考虑。(2)沉淀池的设计流量应按具体情况决定:① 当污水由泵提升后进入沉淀池时,应按水泵的最大设计出水量计算;② 当污水直接自流入沉淀池时。应按入流管道最大设计流量计算;③ 当沉淀池为合流制排水系统服务时,应按降水时的设计流量计算,沉淀时间应不小于30min。(3) 一般沉淀时间不小于 1.0h,有效水深多采用 2~4m。(4) 沉淀池的缓冲层高度,一般采用 0.3~0.5m。(5) 污泥斗的斜壁与水平面的倾角,方斗不宜小于 60°,圆斗不宜小于 55°。(6) 初次沉淀池的污泥区容积,一般按不小于 2d 的污泥量计算,采用机械排泥时,可按 4h 污泥量计算;二次沉淀池的污泥区容积按不小于 2h 贮泥量考虑,泥斗中污泥浓度按混合液浓度及底流浓度底平均浓度计算。(7) 沉淀池的污泥一般采用静水压力排除,初次沉淀池的静水头不应小于 1.5m 二次沉淀池的静水头,生物膜法后不应小于 1.2m,曝气池后不应小于 0.9m。2.平流式沉淀池设计要点平流式沉淀池常用如下的设计数据和措施,其基本出发点是力求使进出水流平稳,池内水流均匀分布,提高容积利用率,改善沉降效果和排泥方便:(1)池子长宽比不小于 4 常采用 4~5;(2)池子长深比常用 8~12;2(3)池子底坡一般为 0.01~0.02,机械刮泥时不小于 0.005;(4)水平流速不大于 5mm/s;3. 平流式沉淀池设计计算(1)沉淀池的表面积 Aqx3600A=—Vmaxq式中:qVmax:最大设计流量,m3/s;q:表面水力负荷,m3/m2・h;A=1.27x3600/40=114.3m2表 5-2 池深与表面负荷及水力停留时间的关系表面负荷/(m3•m-2•h-i)沉淀时间/hH=2.0mH=2.5mH=3.0mH=3.5mH=4.0m3.01.01.171.332.51.01.21.41.62.01.01.251.51.752.01.51.331.672.02.332.671.02.02.53.03.54.0(2)沉淀区有效水深 h2式中:t:沉淀时间,h,—般采用 1.0-2.Oh。t 取 2hh=40x223=80m(3)沉淀区有效容积 V1V 二 A-h12V =qxtx36001Vmax=114x.830=9144m2(4)沉淀池长度 LL=v-1x3.6=5x2x3.6=36m式中:v:最大设计流量时的水平流速,mm/s;(5)沉淀池的总宽度 BB=A/L=36/4=12m(6)沉淀池只数 nn=B/b'式中:B':每只沉淀池的宽度平流式沉淀池的长度一般为 30-50m,长宽比一般为 4-5,不小于 4;(7)污泥区的容积 V见设计手册 78 页表格第 7 项中...
