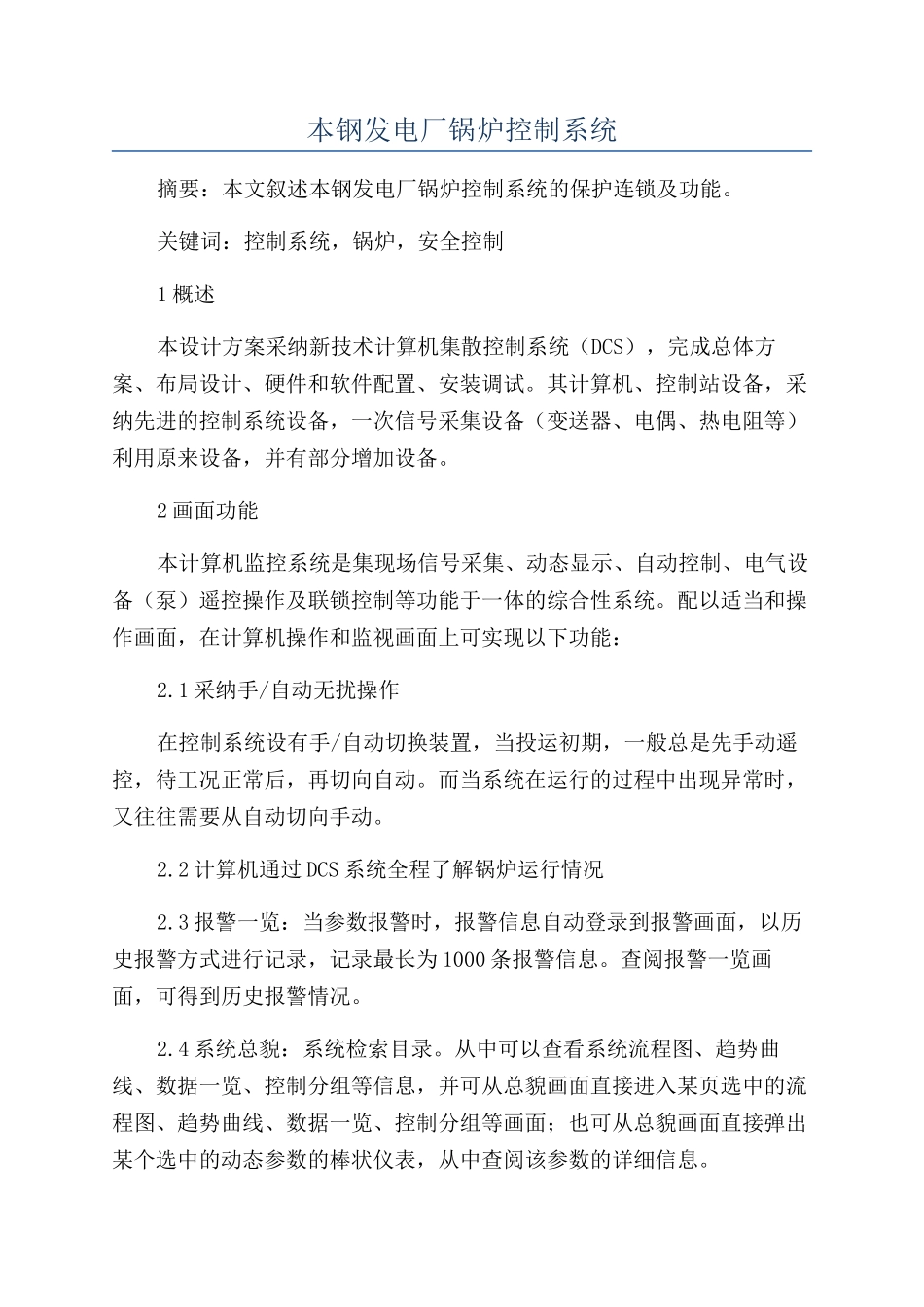

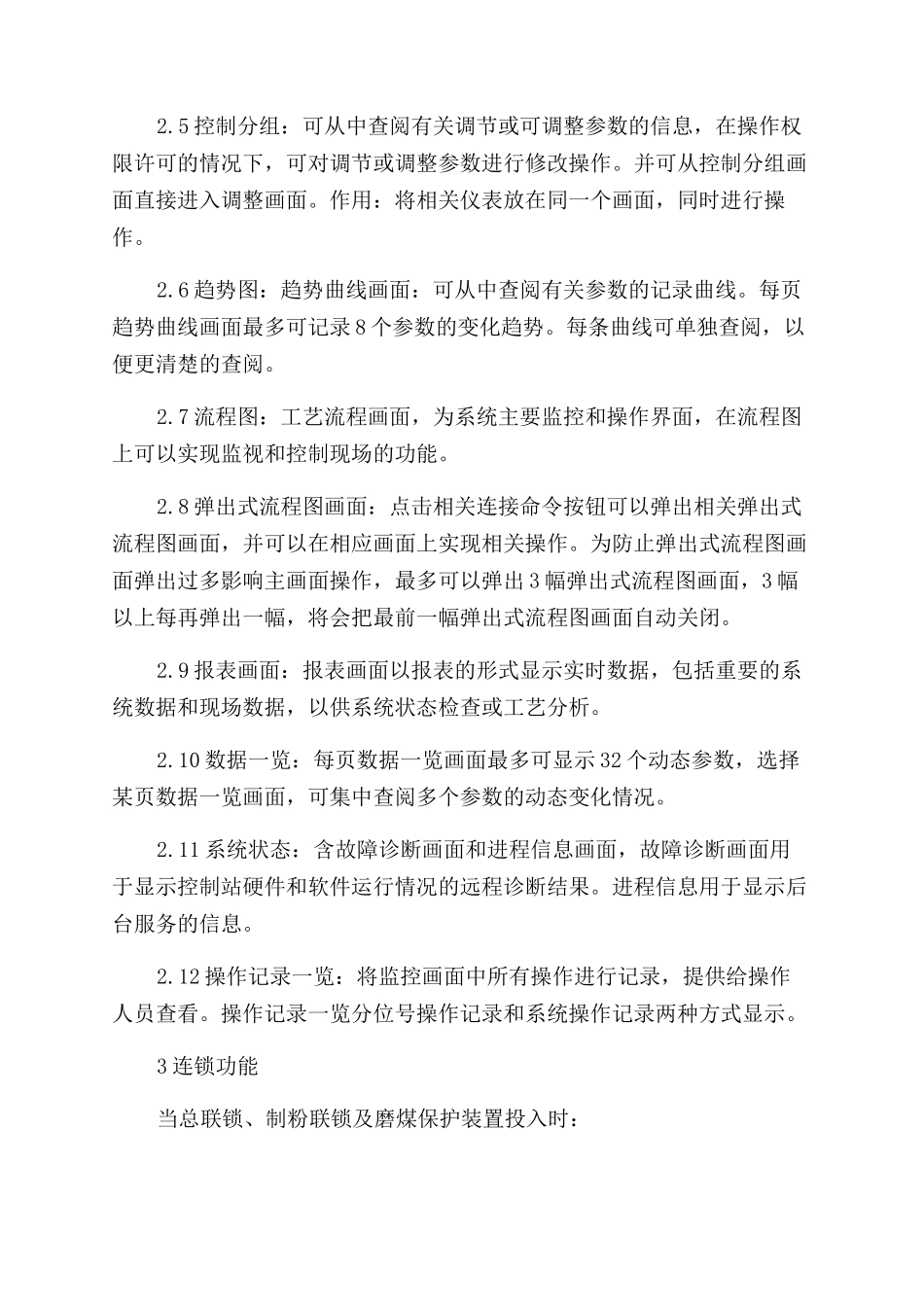

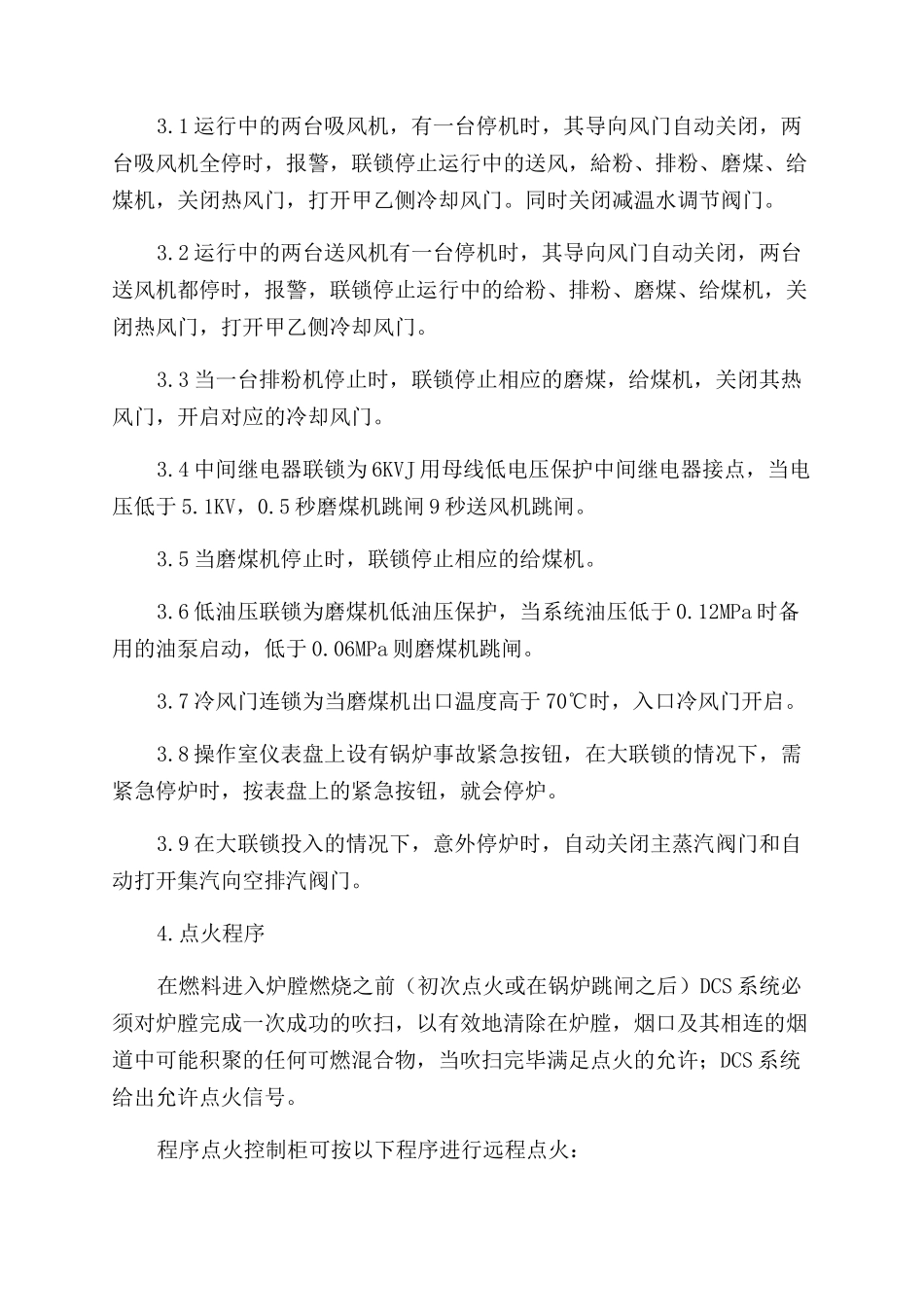

本钢发电厂锅炉控制系统摘要:本文叙述本钢发电厂锅炉控制系统的保护连锁及功能。关键词:控制系统,锅炉,安全控制1 概述本设计方案采纳新技术计算机集散控制系统(DCS),完成总体方案、布局设计、硬件和软件配置、安装调试。其计算机、控制站设备,采纳先进的控制系统设备,一次信号采集设备(变送器、电偶、热电阻等)利用原来设备,并有部分增加设备。2 画面功能本计算机监控系统是集现场信号采集、动态显示、自动控制、电气设备(泵)遥控操作及联锁控制等功能于一体的综合性系统。配以适当和操作画面,在计算机操作和监视画面上可实现以下功能:2.1 采纳手/自动无扰操作在控制系统设有手/自动切换装置,当投运初期,一般总是先手动遥控,待工况正常后,再切向自动。而当系统在运行的过程中出现异常时,又往往需要从自动切向手动。2.2 计算机通过 DCS 系统全程了解锅炉运行情况2.3 报警一览:当参数报警时,报警信息自动登录到报警画面,以历史报警方式进行记录,记录最长为 1000 条报警信息。查阅报警一览画面,可得到历史报警情况。2.4 系统总貌:系统检索目录。从中可以查看系统流程图、趋势曲线、数据一览、控制分组等信息,并可从总貌画面直接进入某页选中的流程图、趋势曲线、数据一览、控制分组等画面;也可从总貌画面直接弹出某个选中的动态参数的棒状仪表,从中查阅该参数的详细信息。2.5 控制分组:可从中查阅有关调节或可调整参数的信息,在操作权限许可的情况下,可对调节或调整参数进行修改操作。并可从控制分组画面直接进入调整画面。作用:将相关仪表放在同一个画面,同时进行操作。2.6 趋势图:趋势曲线画面:可从中查阅有关参数的记录曲线。每页趋势曲线画面最多可记录 8 个参数的变化趋势。每条曲线可单独查阅,以便更清楚的查阅。2.7 流程图:工艺流程画面,为系统主要监控和操作界面,在流程图上可以实现监视和控制现场的功能。2.8 弹出式流程图画面:点击相关连接命令按钮可以弹出相关弹出式流程图画面,并可以在相应画面上实现相关操作。为防止弹出式流程图画面弹出过多影响主画面操作,最多可以弹出 3 幅弹出式流程图画面,3 幅以上每再弹出一幅,将会把最前一幅弹出式流程图画面自动关闭。2.9 报表画面:报表画面以报表的形式显示实时数据,包括重要的系统数据和现场数据,以供系统状态检查或工艺分析。2.10 数据一览:每页数据一览画面最多可显示 32 个动态参数,选择某页数据一览画面,可...
