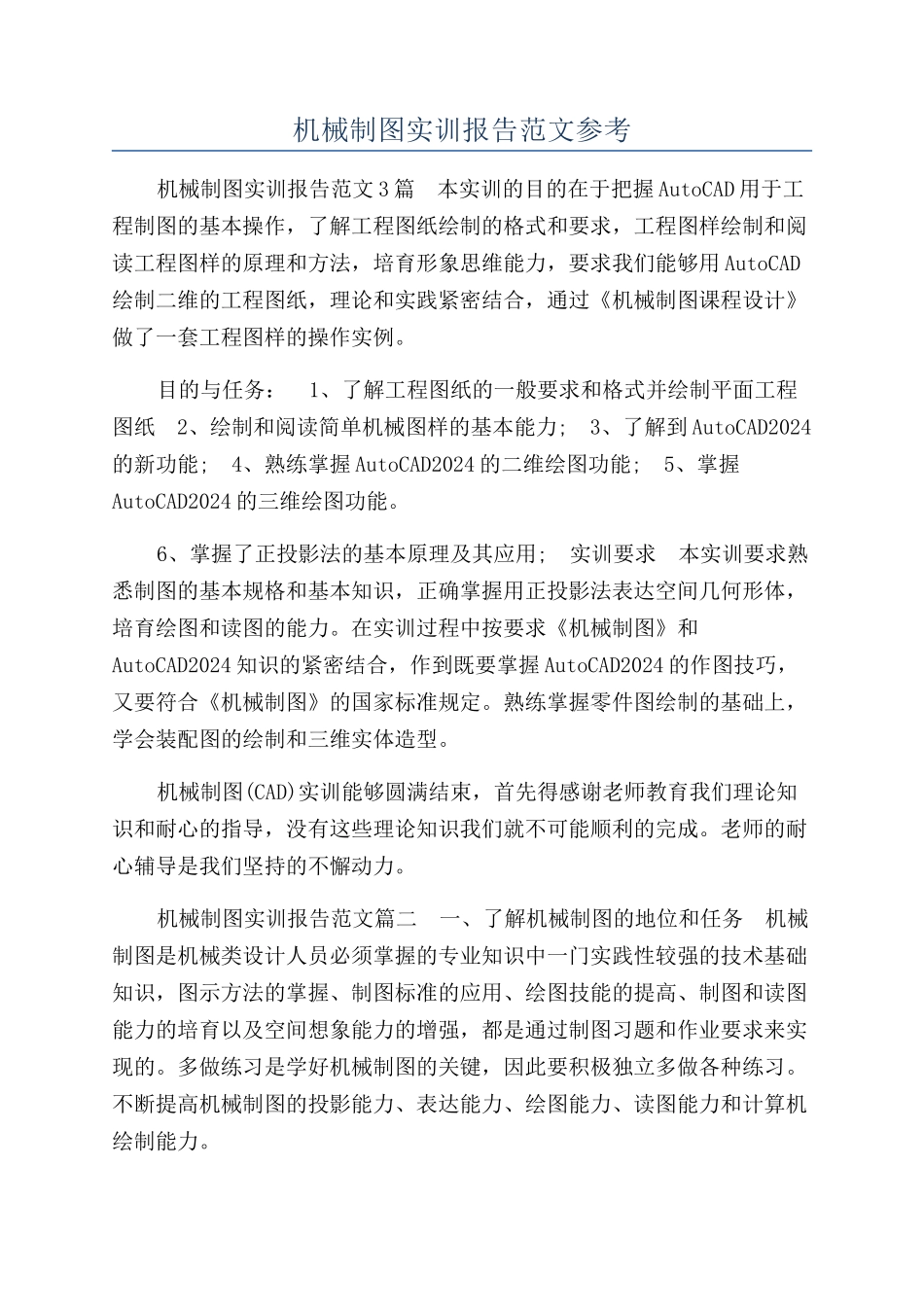

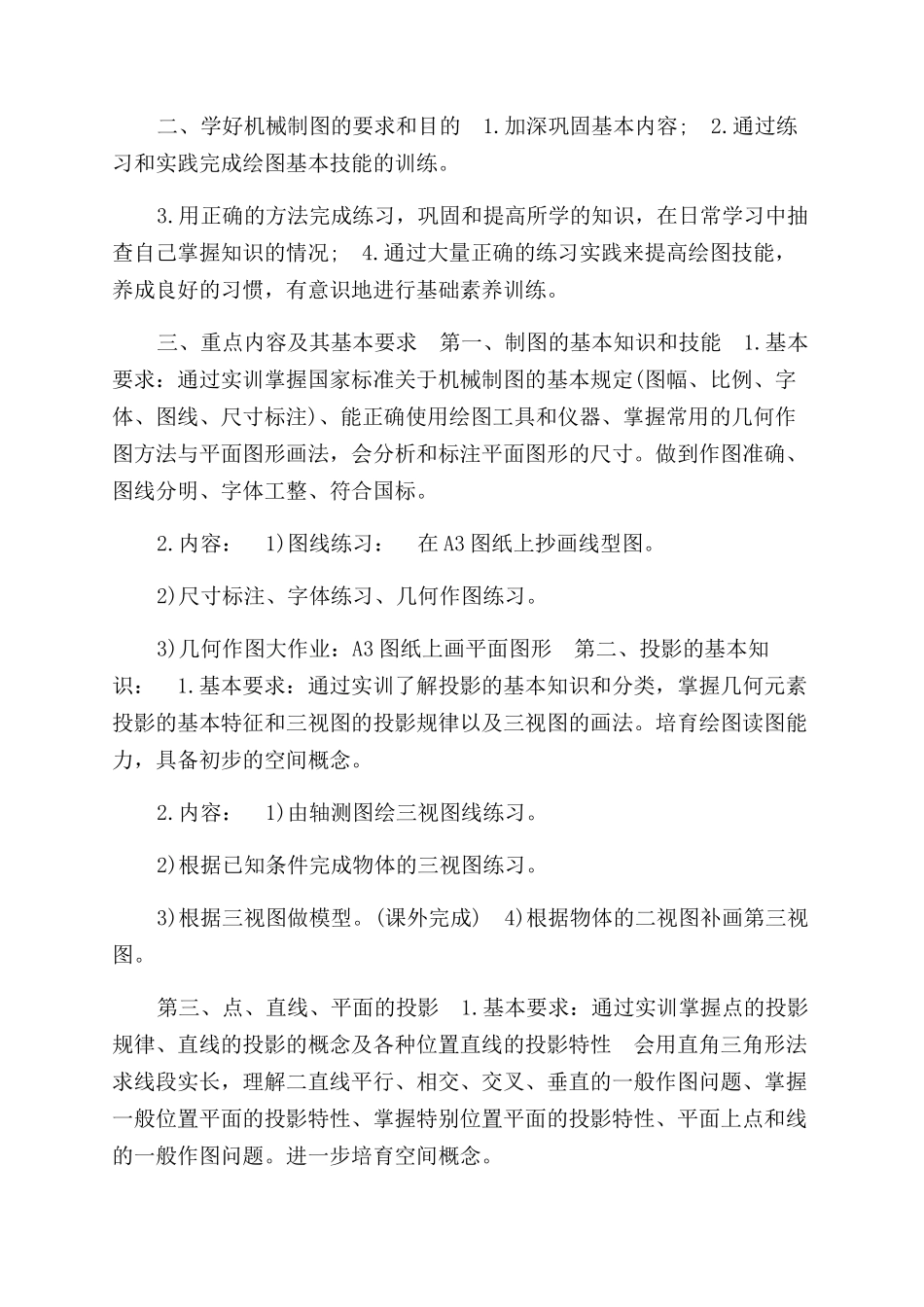

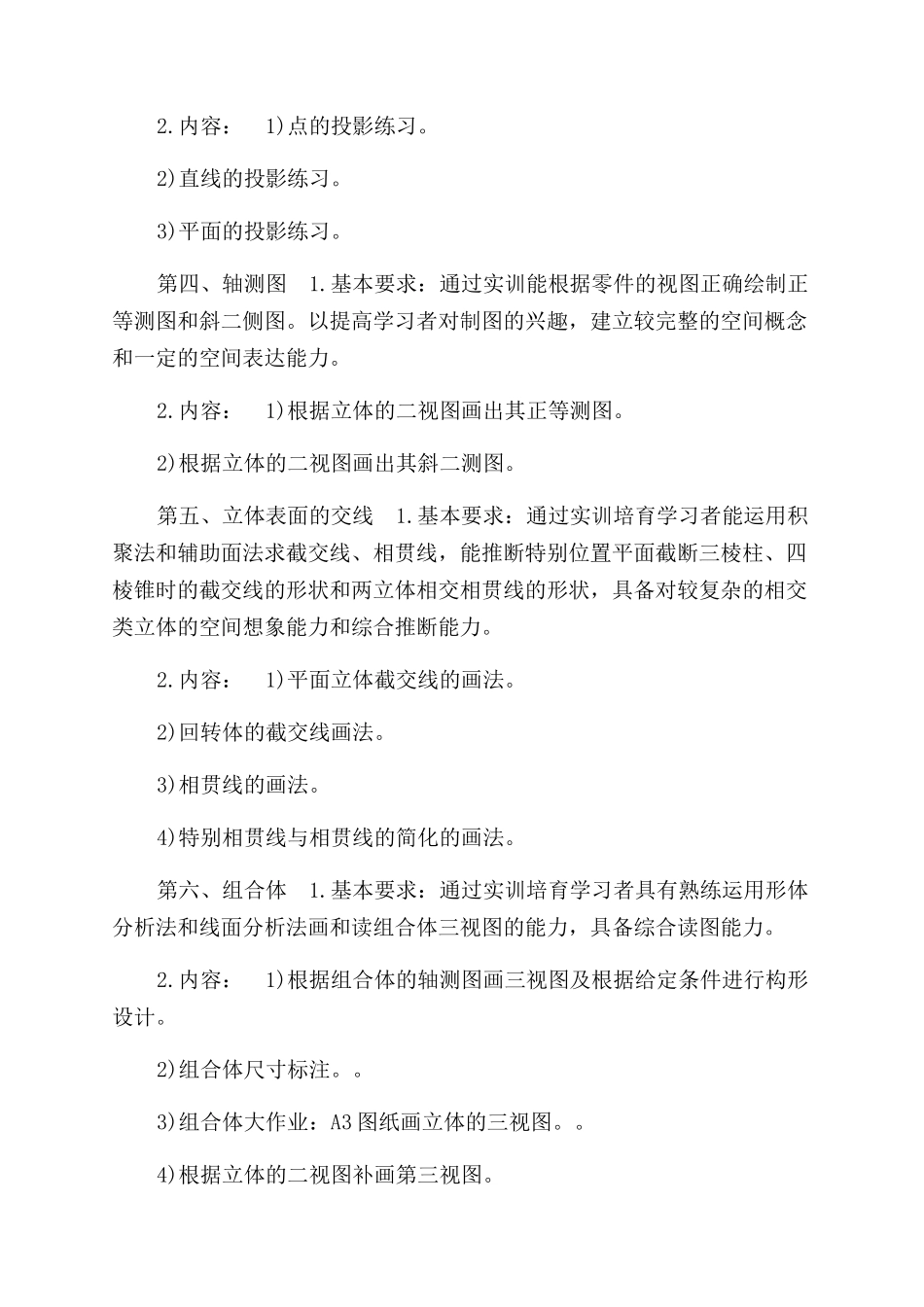

机械制图实训报告范文参考机械制图实训报告范文 3 篇 本实训的目的在于把握 AutoCAD 用于工程制图的基本操作，了解工程图纸绘制的格式和要求，工程图样绘制和阅读工程图样的原理和方法，培育形象思维能力，要求我们能够用 AutoCAD绘制二维的工程图纸，理论和实践紧密结合，通过《机械制图课程设计》做了一套工程图样的操作实例。目的与任务： 1、了解工程图纸的一般要求和格式并绘制平面工程图纸 2、绘制和阅读简单机械图样的基本能力; 3、了解到 AutoCAD2024的新功能; 4、熟练掌握 AutoCAD2024 的二维绘图功能; 5、掌握AutoCAD2024 的三维绘图功能。6、掌握了正投影法的基本原理及其应用; 实训要求 本实训要求熟悉制图的基本规格和基本知识，正确掌握用正投影法表达空间几何形体，培育绘图和读图的能力。在实训过程中按要求《机械制图》和AutoCAD2024 知识的紧密结合，作到既要掌握 AutoCAD2024 的作图技巧，又要符合《机械制图》的国家标准规定。熟练掌握零件图绘制的基础上，学会装配图的绘制和三维实体造型。机械制图(CAD)实训能够圆满结束，首先得感谢老师教育我们理论知识和耐心的指导，没有这些理论知识我们就不可能顺利的完成。老师的耐心辅导是我们坚持的不懈动力。机械制图实训报告范文篇二 一、了解机械制图的地位和任务 机械制图是机械类设计人员必须掌握的专业知识中一门实践性较强的技术基础知识，图示方法的掌握、制图标准的应用、绘图技能的提高、制图和读图能力的培育以及空间想象能力的增强，都是通过制图习题和作业要求来实现的。多做练习是学好机械制图的关键，因此要积极独立多做各种练习。不断提高机械制图的投影能力、表达能力、绘图能力、读图能力和计算机绘制能力。二、学好机械制图的要求和目的 1.加深巩固基本内容; 2.通过练习和实践完成绘图基本技能的训练。3.用正确的方法完成练习，巩固和提高所学的知识，在日常学习中抽查自己掌握知识的情况; 4.通过大量正确的练习实践来提高绘图技能，养成良好的习惯，有意识地进行基础素养训练。三、重点内容及其基本要求 第一、制图的基本知识和技能 1.基本要求：通过实训掌握国家标准关于机械制图的基本规定(图幅、比例、字体、图线、尺寸标注)、能正确使用绘图工具和仪器、掌握常用的几何作图方法与平面图形画法，会分析和标注平面图形的尺寸。做到作图准确、图线分明、字体工整、符合国标。2.内容： 1)图线练习： 在 A3 图纸上抄画线型图。2)...
