机械制造装备课程设计

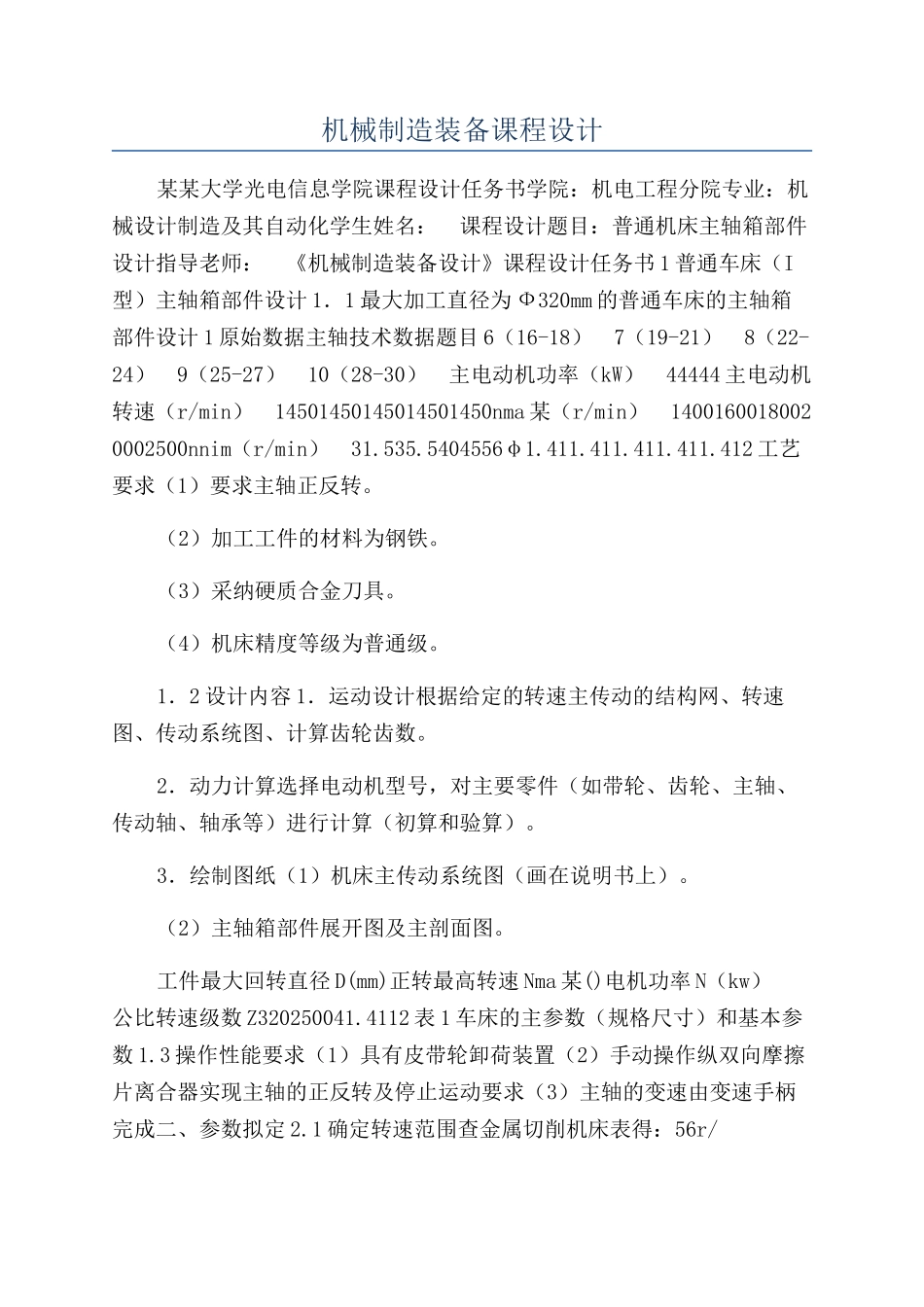

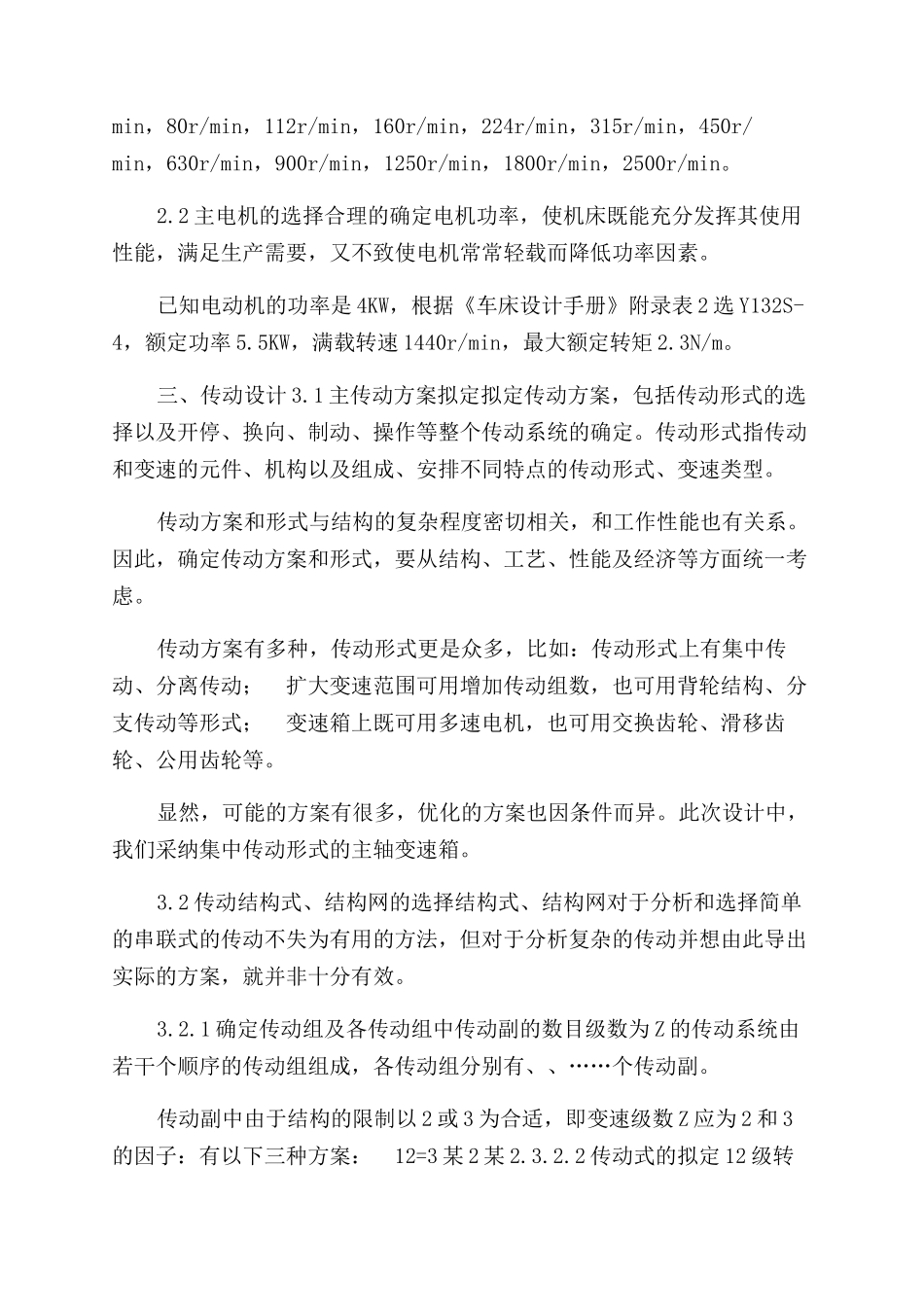

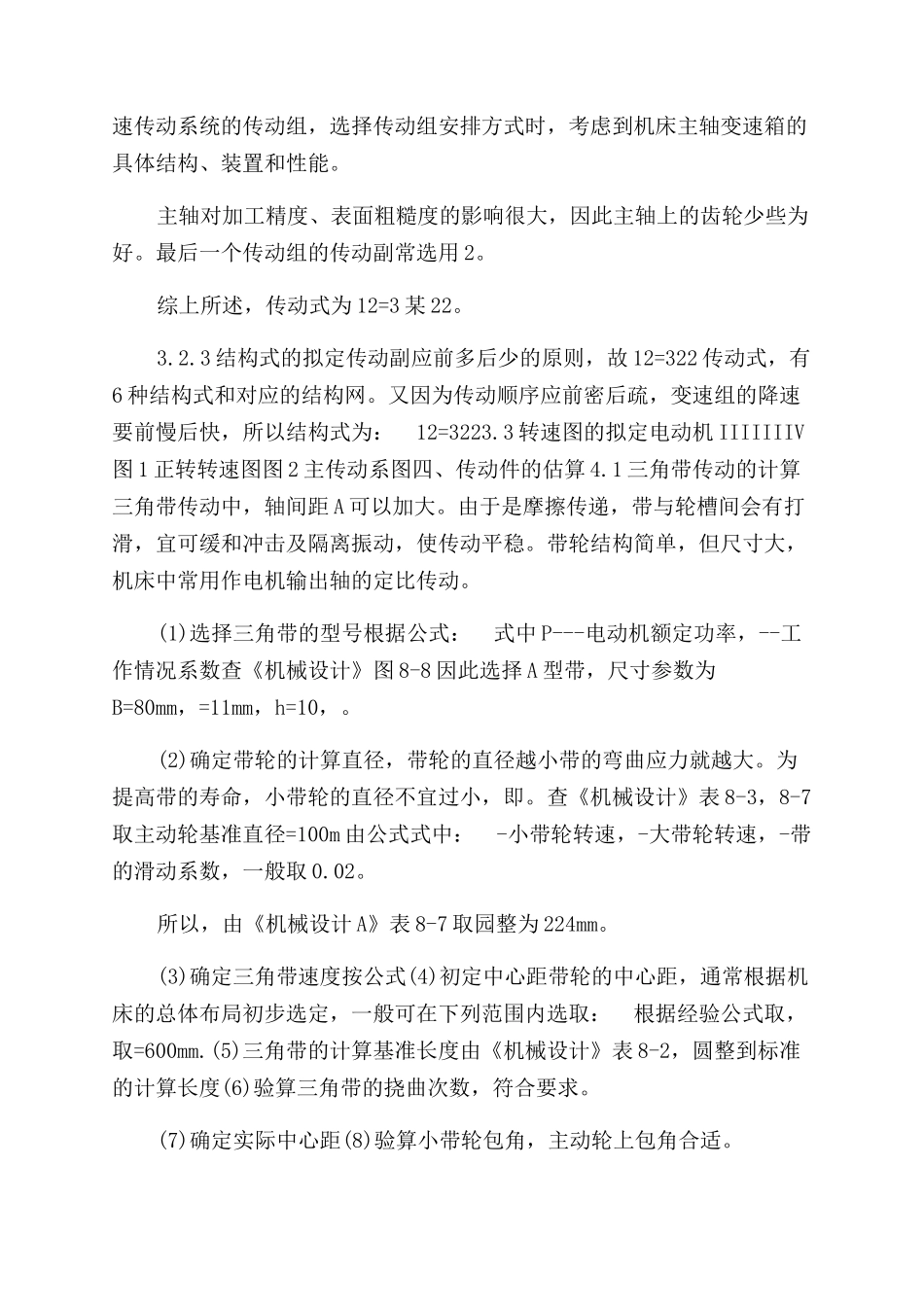

机械制造装备课程设计某某大学光电信息学院课程设计任务书学院：机电工程分院专业：机械设计制造及其自动化学生姓名： 课程设计题目：普通机床主轴箱部件设计指导老师： 《机械制造装备设计》课程设计任务书 1 普通车床（I型）主轴箱部件设计 1．1 最大加工直径为 Ф320mm 的普通车床的主轴箱部件设计 1 原始数据主轴技术数据题目 6（16-18） 7（19-21） 8（22-24） 9（25-27） 10（28-30） 主电动机功率（kW） 44444 主电动机转速（r/min） 14501450145014501450nma 某（r/min） 14001600180020002500nnim（r/min） 31.535.5404556φ1.411.411.411.411.412 工艺要求（1）要求主轴正反转。（2）加工工件的材料为钢铁。（3）采纳硬质合金刀具。（4）机床精度等级为普通级。1．2 设计内容 1．运动设计根据给定的转速主传动的结构网、转速图、传动系统图、计算齿轮齿数。2．动力计算选择电动机型号，对主要零件（如带轮、齿轮、主轴、传动轴、轴承等）进行计算（初算和验算）。3．绘制图纸（1）机床主传动系统图（画在说明书上）。（2）主轴箱部件展开图及主剖面图。工件最大回转直径 D(mm)正转最高转速 Nma 某()电机功率 N（kw） 公比转速级数 Z320250041.4112 表 1 车床的主参数（规格尺寸）和基本参数 1.3 操作性能要求（1）具有皮带轮卸荷装置（2）手动操作纵双向摩擦片离合器实现主轴的正反转及停止运动要求（3）主轴的变速由变速手柄完成二、参数拟定 2.1 确定转速范围查金属切削机床表得：56r/min，80r/min，112r/min，160r/min，224r/min，315r/min，450r/min，630r/min，900r/min，1250r/min，1800r/min，2500r/min。2.2 主电机的选择合理的确定电机功率，使机床既能充分发挥其使用性能，满足生产需要，又不致使电机常常轻载而降低功率因素。已知电动机的功率是 4KW，根据《车床设计手册》附录表 2 选 Y132S-4，额定功率 5.5KW，满载转速 1440r/min，最大额定转矩 2.3N/m。三、传动设计 3.1 主传动方案拟定拟定传动方案，包括传动形式的选择以及开停、换向、制动、操作等整个传动系统的确定。传动形式指传动和变速的元件、机构以及组成、安排不同特点的传动形式、变速类型。传动方案和形式与结构的复杂程度密切相关，和工作性能也有关系。因此，确定传动方案和形式，要从结构、工艺、性能及经济等方面统一考虑。传动方案有多种，传动形式更是众多，比如：传动形式上有集中传动、分离传动；...
