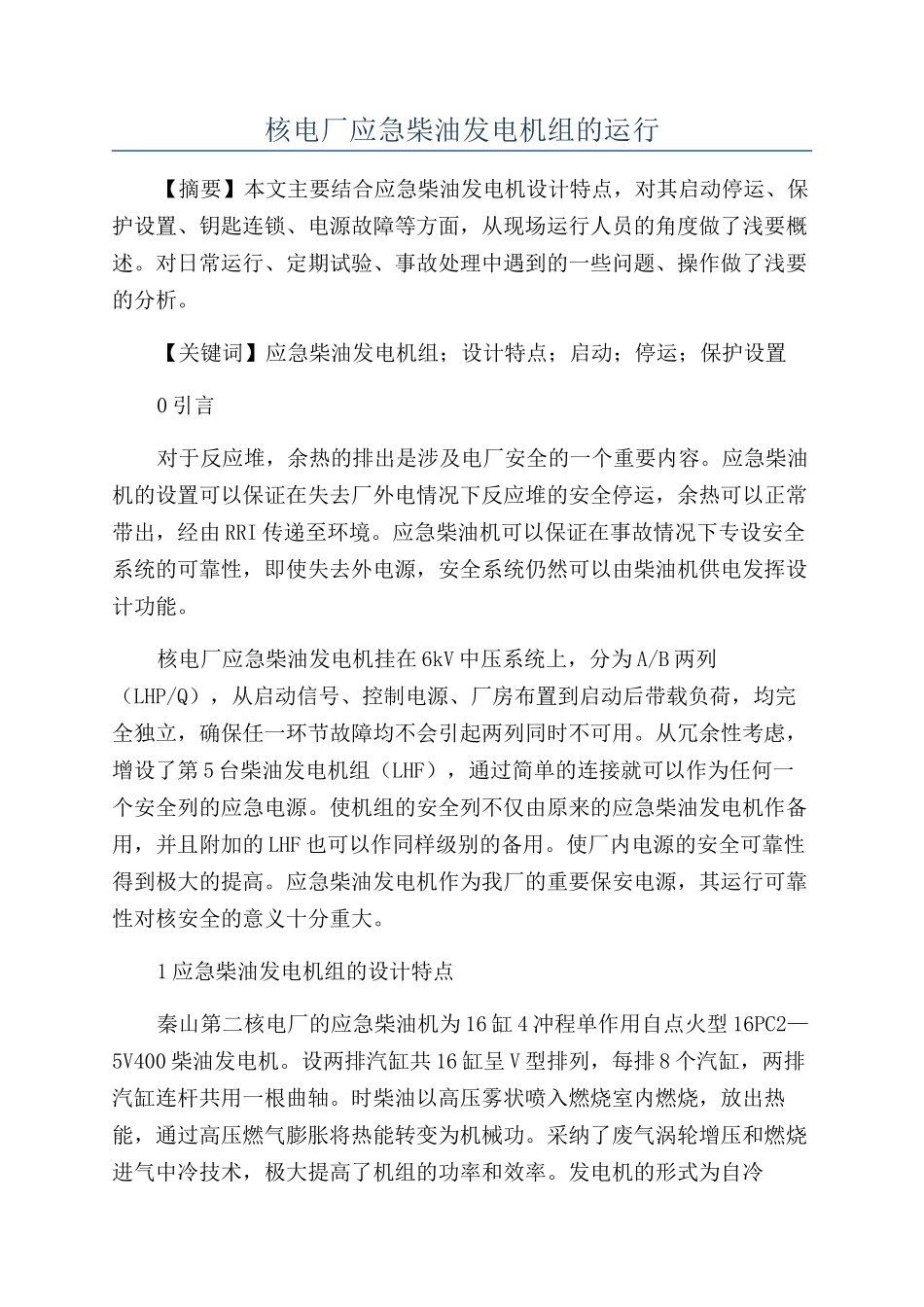

核电厂应急柴油发电机组的运行【摘要】本文主要结合应急柴油发电机设计特点，对其启动停运、保护设置、钥匙连锁、电源故障等方面，从现场运行人员的角度做了浅要概述。对日常运行、定期试验、事故处理中遇到的一些问题、操作做了浅要的分析。【关键词】应急柴油发电机组；设计特点；启动；停运；保护设置0 引言对于反应堆，余热的排出是涉及电厂安全的一个重要内容。应急柴油机的设置可以保证在失去厂外电情况下反应堆的安全停运，余热可以正常带出，经由 RRI 传递至环境。应急柴油机可以保证在事故情况下专设安全系统的可靠性，即使失去外电源，安全系统仍然可以由柴油机供电发挥设计功能。核电厂应急柴油发电机挂在 6kV 中压系统上，分为 A/B 两列（LHP/Q），从启动信号、控制电源、厂房布置到启动后带载负荷，均完全独立，确保任一环节故障均不会引起两列同时不可用。从冗余性考虑，增设了第 5 台柴油发电机组（LHF），通过简单的连接就可以作为任何一个安全列的应急电源。使机组的安全列不仅由原来的应急柴油发电机作备用，并且附加的 LHF 也可以作同样级别的备用。使厂内电源的安全可靠性得到极大的提高。应急柴油发电机作为我厂的重要保安电源，其运行可靠性对核安全的意义十分重大。1 应急柴油发电机组的设计特点秦山第二核电厂的应急柴油机为 16 缸 4 冲程单作用自点火型 16PC2—5V400 柴油发电机。设两排汽缸共 16 缸呈 V 型排列，每排 8 个汽缸，两排汽缸连杆共用一根曲轴。时柴油以高压雾状喷入燃烧室内燃烧，放出热能，通过高压燃气膨胀将热能转变为机械功。采纳了废气涡轮增压和燃烧进气中冷技术，极大提高了机组的功率和效率。发电机的形式为自冷却、6.0KV50HZ 同步沟通发电机，其冷却风机与转轴紧密连接。冷却介质为厂房内的空气，空气的入口位于机身两侧，出口位于发电机机身上部。在停机时，为了防止发电机出现冷凝现象，发电机装有防潮电加热元件，电加热元件在发电机运行时停止工作。发电机的中性点对地是绝缘的，发电机没有安装飞轮。柴油机除了主要组件外，要使其正常、安全而又可靠的运转还必须保证气、油、水的充分供应和循环。其辅机主要包括：燃油系统、润滑油系统、低温水系统、高温水系统、进排气系统、压缩空气系统以及有关装置。1.1 燃油系统设有一可贮存满足额定功率运行 7 天所需燃油的主油箱和一个可贮存满足发电机在 1.1 倍额定功率运行 60 分钟所需燃油的日用油箱。设有电动燃...
