梁板模板支撑架专项施工方案范文

梁板模板支撑架专项施工方案范文_第1页
1/23

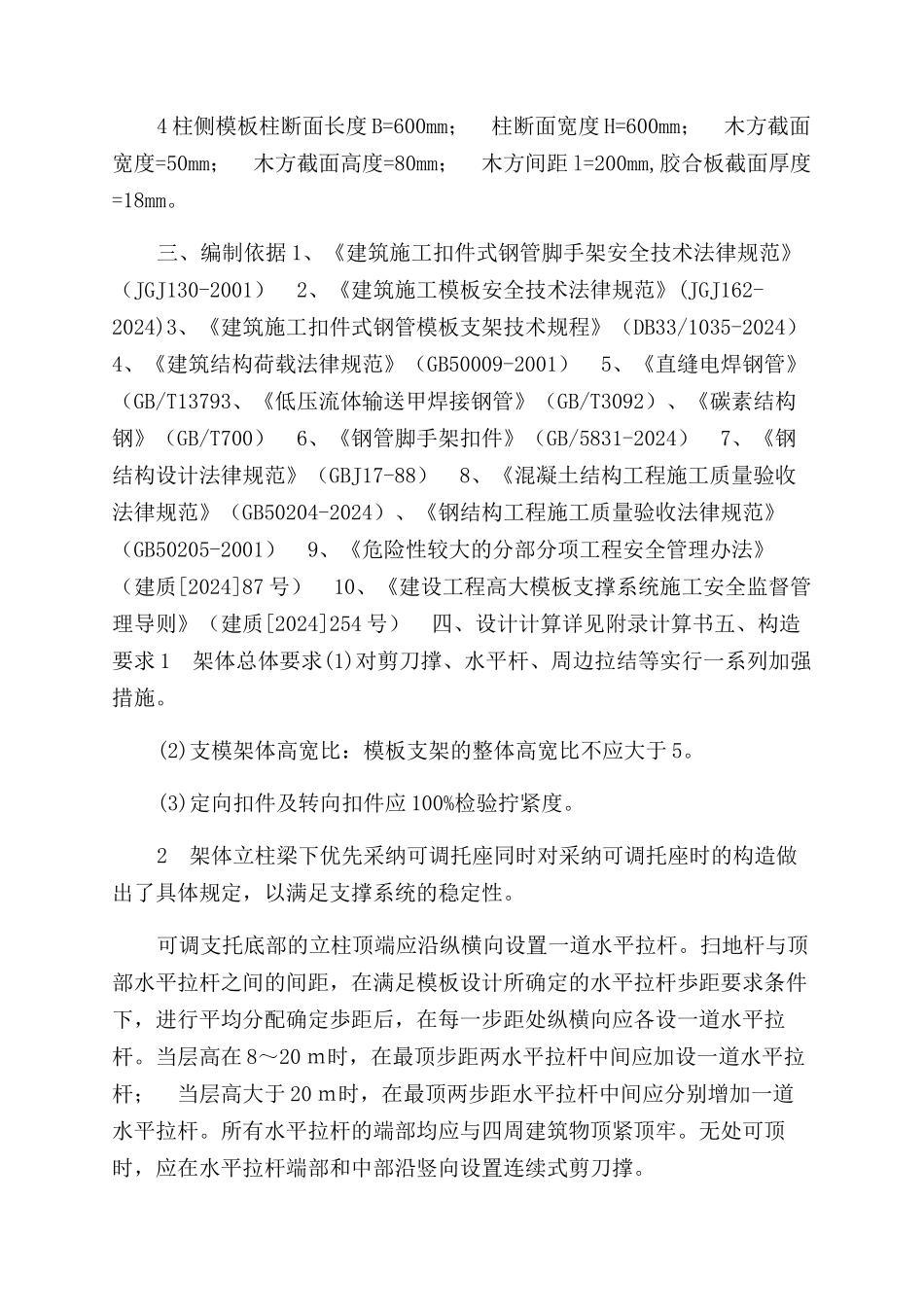

梁板模板支撑架专项施工方案范文_第2页
2/23

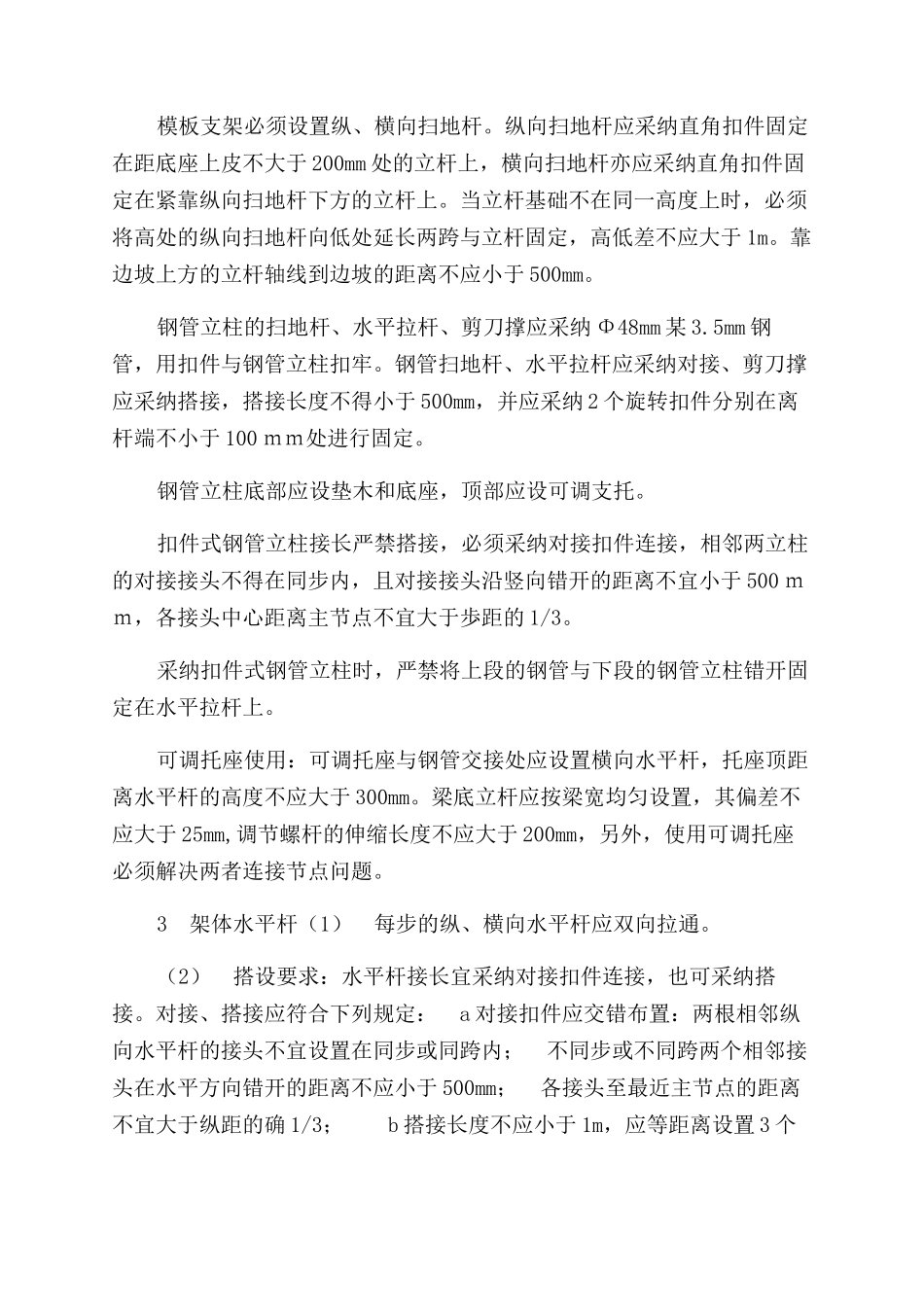

梁板模板支撑架专项施工方案范文_第3页
3/23
梁板模板支撑架专项施工方案范文二、模板施工验算说明本工程模板验算部分面积较大,为保证施工安全实行如下代表部位进行模板支撑体系验算,其中: 工程部位截面尺寸支撑高度楼板 120mm 厚 8.15 米最大梁 800 某 300mm8.15 米最大柱 600 某600mm8 米模板采纳 18mm 胶合板,50 某 80 木枋背楞,支撑体系为 Ф48 某3.5mm 钢管,连接形式为扣件式。其他部位均根据上述部位验算结果进行模板布置。本工程验算部位的模板搭设根据下表数值进行验算: 序号部位搭设基本参数 1 楼板模板面板厚度 18mm,模板支架搭设高度为 8.15m。立杆的纵距 b=1.00m,立杆的横距 l=1.00m,立杆的步距 h=1.50m。板底木方 50 某 80mm,间距 300mm。2 梁侧模板模板面板采纳普通胶合板,面板厚度 18mm。内龙骨布置 5 道,内龙骨采纳 50 某 80mm 木方。外龙骨间距 500mm,外龙骨采纳 50 某 80mm 木方。对拉螺栓布置 2 道,在断面内水平间距 200+300mm,断面跨度方向间距 400mm,直径 14mm。3 梁底支架承重架采纳 1 根承重立杆,木方垂直梁截面支设方式,梁底增加 3 根承重立杆,承重杆间距 500mm。模板面板采纳普通胶合板,面板厚度 18mm。梁底采纳 4 根 60mm 某 80mm 的木方,顶托内托梁材料选择木方:100 某100mm。梁两侧立杆间距 1(mm),立杆上端伸出至模板支撑点的长度0.3(mm)。4 柱侧模板柱断面长度 B=600mm; 柱断面宽度 H=600mm; 木方截面宽度=50mm; 木方截面高度=80mm; 木方间距 l=200mm,胶合板截面厚度=18mm。三、编制依据 1、《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001) 2、《建筑施工模板安全技术法律规范》(JGJ162-2024)3、《建筑施工扣件式钢管模板支架技术规程》(DB33/1035-2024) 4、《建筑结构荷载法律规范》(GB50009-2001) 5、《直缝电焊钢管》(GB/T13793、《低压流体输送甲焊接钢管》(GB/T3092)、《碳素结构钢》(GB/T700) 6、《钢管脚手架扣件》(GB/5831-2024) 7、《钢结构设计法律规范》(GBJ17-88) 8、《混凝土结构工程施工质量验收法律规范》(GB50204-2024)、《钢结构工程施工质量验收法律规范》(GB50205-2001) 9、《危险性较大的分部分项工程安全管理办法》(建质[2024]87 号) 10、《建设工程高大模板支撑系统施工安全监督管理导则》(建质[2024]254 号) 四、设计计算详见附录计算书五、构造要求 1 架体总体要求(1)对剪刀撑...
