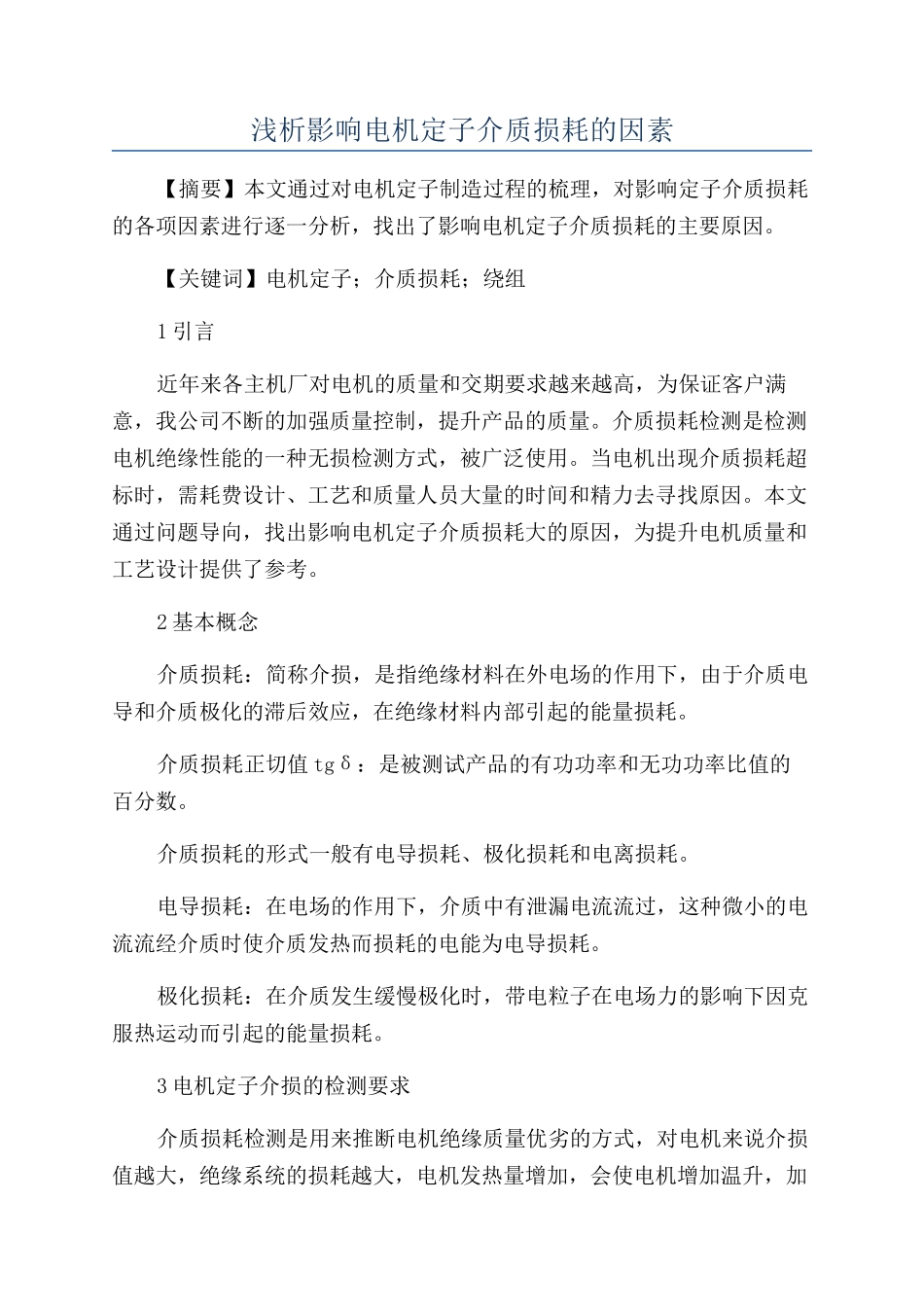

浅析影响电机定子介质损耗的因素

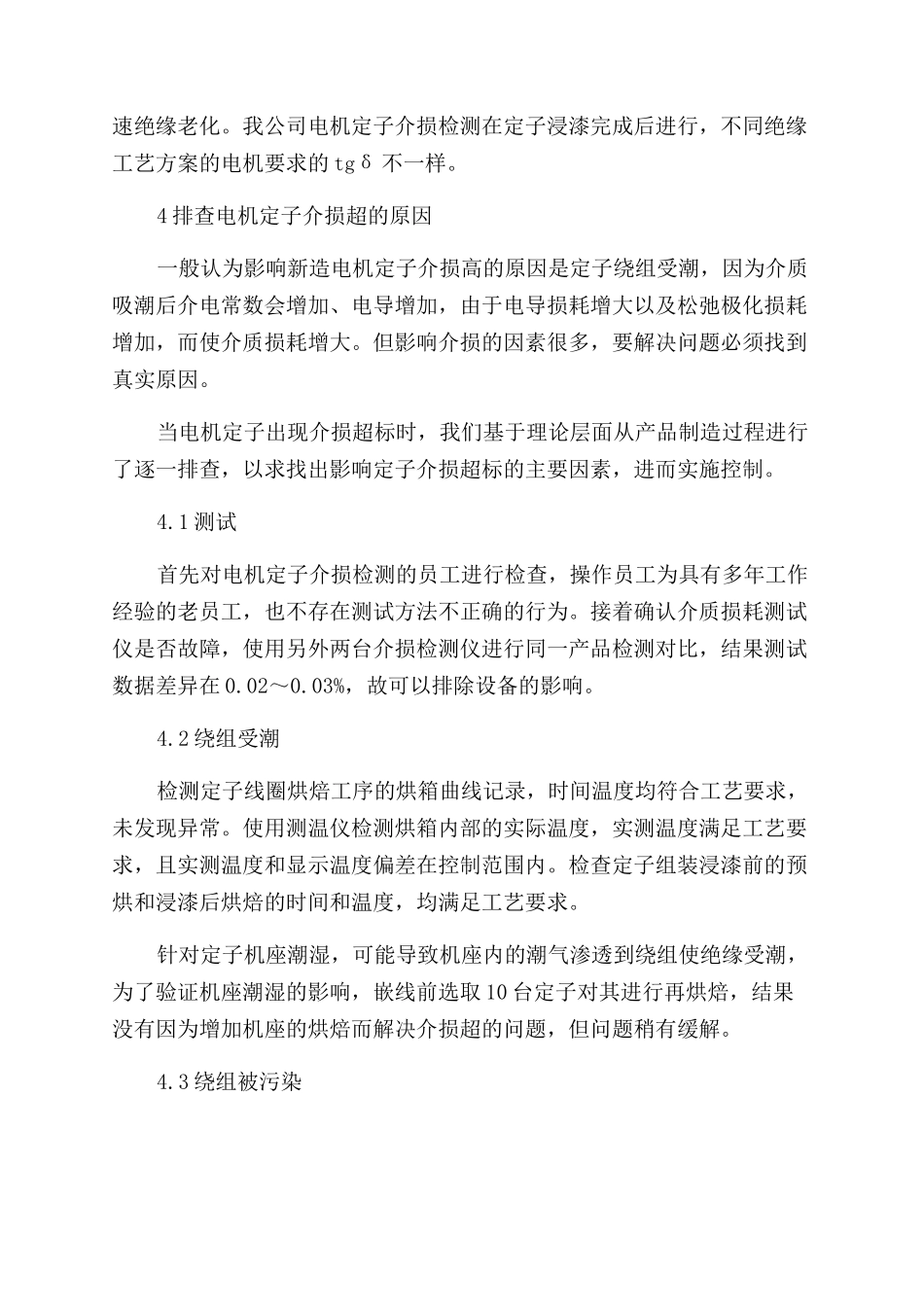

浅析影响电机定子介质损耗的因素【摘要】本文通过对电机定子制造过程的梳理，对影响定子介质损耗的各项因素进行逐一分析，找出了影响电机定子介质损耗的主要原因。【关键词】电机定子；介质损耗；绕组1 引言近年来各主机厂对电机的质量和交期要求越来越高，为保证客户满意，我公司不断的加强质量控制，提升产品的质量。介质损耗检测是检测电机绝缘性能的一种无损检测方式，被广泛使用。当电机出现介质损耗超标时，需耗费设计、工艺和质量人员大量的时间和精力去寻找原因。本文通过问题导向，找出影响电机定子介质损耗大的原因，为提升电机质量和工艺设计提供了参考。2 基本概念介质损耗：简称介损，是指绝缘材料在外电场的作用下，由于介质电导和介质极化的滞后效应，在绝缘材料内部引起的能量损耗。介质损耗正切值 tgδ：是被测试产品的有功功率和无功功率比值的百分数。介质损耗的形式一般有电导损耗、极化损耗和电离损耗。电导损耗：在电场的作用下，介质中有泄漏电流流过，这种微小的电流流经介质时使介质发热而损耗的电能为电导损耗。极化损耗：在介质发生缓慢极化时，带电粒子在电场力的影响下因克服热运动而引起的能量损耗。3 电机定子介损的检测要求介质损耗检测是用来推断电机绝缘质量优劣的方式，对电机来说介损值越大，绝缘系统的损耗越大，电机发热量增加，会使电机增加温升，加速绝缘老化。我公司电机定子介损检测在定子浸漆完成后进行，不同绝缘工艺方案的电机要求的 tgδ 不一样。4 排查电机定子介损超的原因一般认为影响新造电机定子介损高的原因是定子绕组受潮，因为介质吸潮后介电常数会增加、电导增加，由于电导损耗增大以及松弛极化损耗增加，而使介质损耗增大。但影响介损的因素很多，要解决问题必须找到真实原因。当电机定子出现介损超标时，我们基于理论层面从产品制造过程进行了逐一排查，以求找出影响定子介损超标的主要因素，进而实施控制。4.1 测试首先对电机定子介损检测的员工进行检查，操作员工为具有多年工作经验的老员工，也不存在测试方法不正确的行为。接着确认介质损耗测试仪是否故障，使用另外两台介损检测仪进行同一产品检测对比，结果测试数据差异在 0.02～0.03%，故可以排除设备的影响。4.2 绕组受潮检测定子线圈烘焙工序的烘箱曲线记录，时间温度均符合工艺要求，未发现异常。使用测温仪检测烘箱内部的实际温度，实测温度满足工艺要求，且实测温度和显示温度偏差在控制范围内。检查定子组装浸漆...
