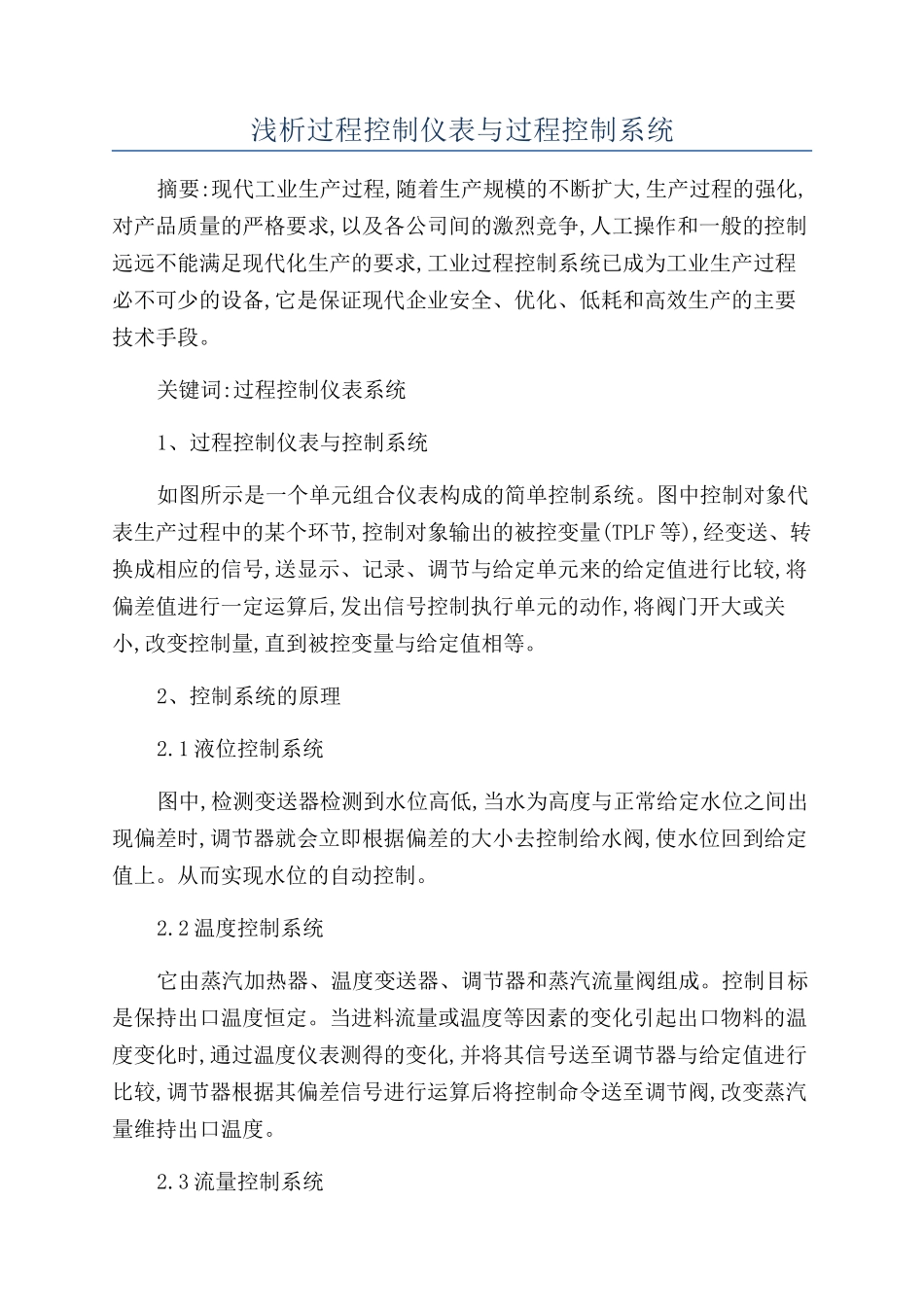

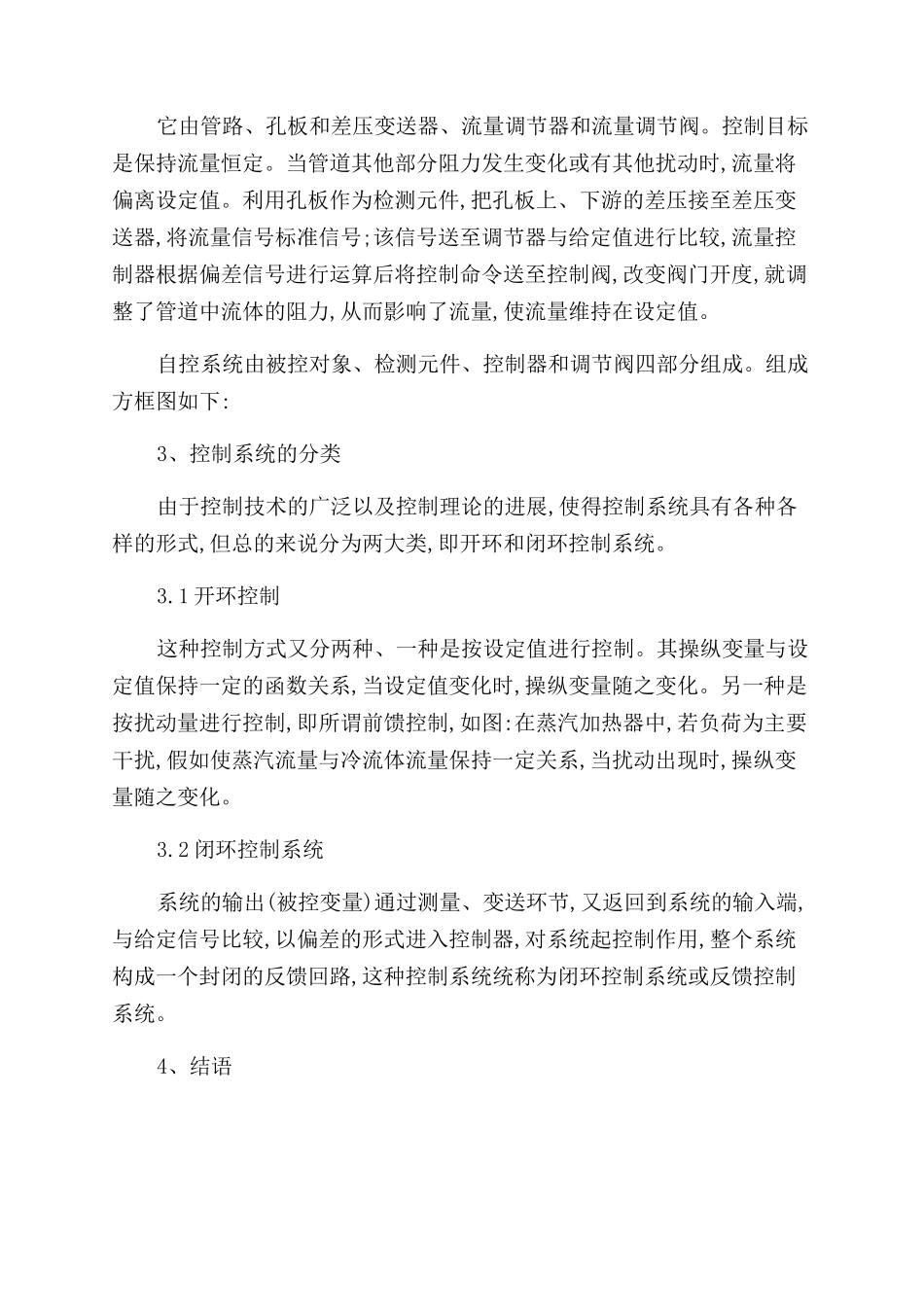

浅析过程控制仪表与过程控制系统摘要:现代工业生产过程,随着生产规模的不断扩大,生产过程的强化,对产品质量的严格要求,以及各公司间的激烈竞争,人工操作和一般的控制远远不能满足现代化生产的要求,工业过程控制系统已成为工业生产过程必不可少的设备,它是保证现代企业安全、优化、低耗和高效生产的主要技术手段。关键词:过程控制仪表系统1、过程控制仪表与控制系统如图所示是一个单元组合仪表构成的简单控制系统。图中控制对象代表生产过程中的某个环节,控制对象输出的被控变量(TPLF 等),经变送、转换成相应的信号,送显示、记录、调节与给定单元来的给定值进行比较,将偏差值进行一定运算后,发出信号控制执行单元的动作,将阀门开大或关小,改变控制量,直到被控变量与给定值相等。2、控制系统的原理2.1 液位控制系统图中,检测变送器检测到水位高低,当水为高度与正常给定水位之间出现偏差时,调节器就会立即根据偏差的大小去控制给水阀,使水位回到给定值上。从而实现水位的自动控制。2.2 温度控制系统它由蒸汽加热器、温度变送器、调节器和蒸汽流量阀组成。控制目标是保持出口温度恒定。当进料流量或温度等因素的变化引起出口物料的温度变化时,通过温度仪表测得的变化,并将其信号送至调节器与给定值进行比较,调节器根据其偏差信号进行运算后将控制命令送至调节阀,改变蒸汽量维持出口温度。2.3 流量控制系统它由管路、孔板和差压变送器、流量调节器和流量调节阀。控制目标是保持流量恒定。当管道其他部分阻力发生变化或有其他扰动时,流量将偏离设定值。利用孔板作为检测元件,把孔板上、下游的差压接至差压变送器,将流量信号标准信号;该信号送至调节器与给定值进行比较,流量控制器根据偏差信号进行运算后将控制命令送至控制阀,改变阀门开度,就调整了管道中流体的阻力,从而影响了流量,使流量维持在设定值。自控系统由被控对象、检测元件、控制器和调节阀四部分组成。组成方框图如下:3、控制系统的分类由于控制技术的广泛以及控制理论的进展,使得控制系统具有各种各样的形式,但总的来说分为两大类,即开环和闭环控制系统。3.1 开环控制这种控制方式又分两种、一种是按设定值进行控制。其操纵变量与设定值保持一定的函数关系,当设定值变化时,操纵变量随之变化。另一种是按扰动量进行控制,即所谓前馈控制,如图:在蒸汽加热器中,若负荷为主要干扰,假如使蒸汽流量与冷流体流量保持一定关系,当扰动出现时,操纵变量随之变化。3.2 闭环控制系统系统的输出(被控...
