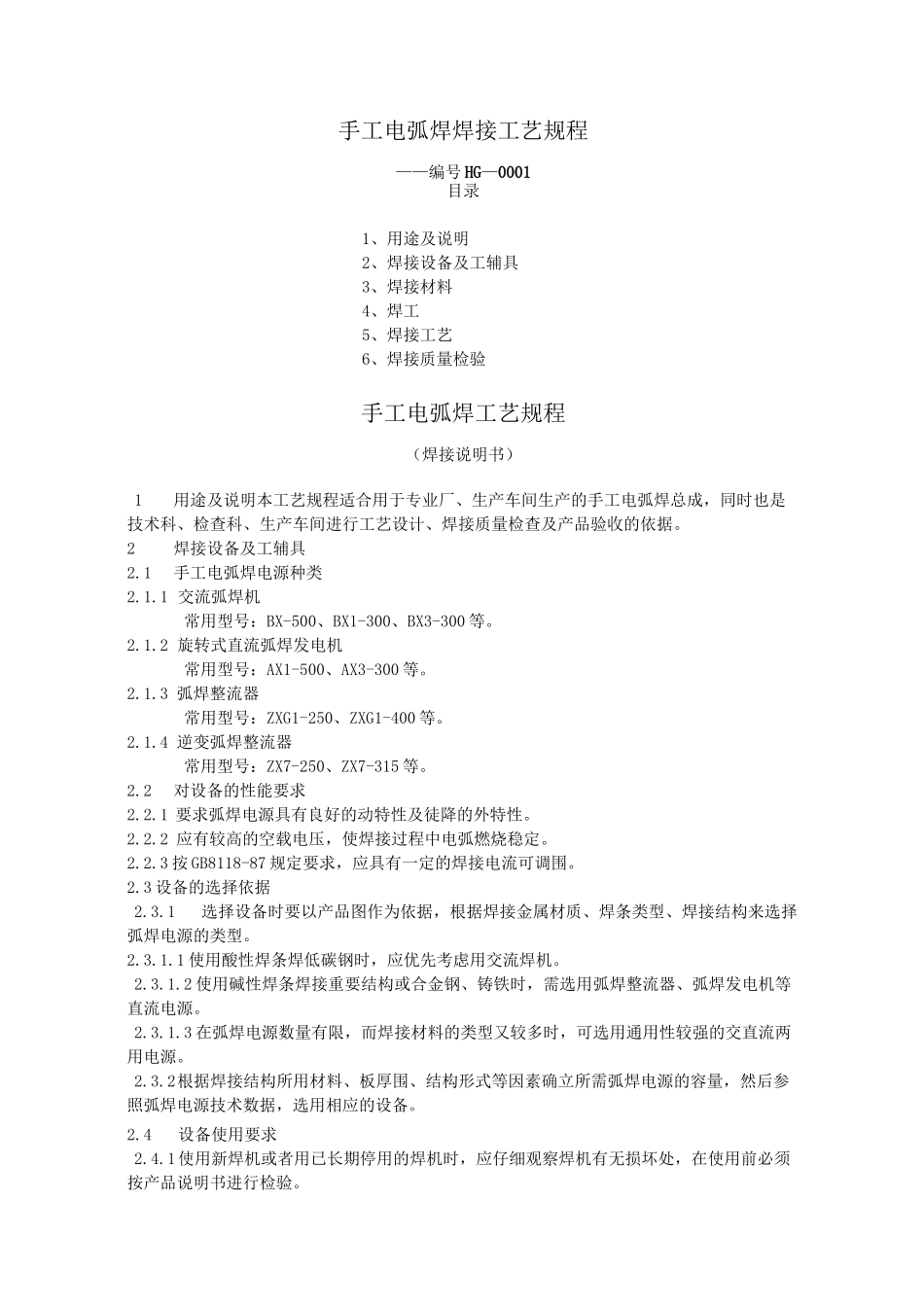

手工电弧焊焊接工艺规程——编号 HG—0001目录1、用途及说明2、焊接设备及工辅具3、焊接材料4、焊工5、焊接工艺6、焊接质量检验手工电弧焊工艺规程（焊接说明书）1用途及说明本工艺规程适合用于专业厂、生产车间生产的手工电弧焊总成，同时也是技术科、检查科、生产车间进行工艺设计、焊接质量检查及产品验收的依据。2焊接设备及工辅具2.1手工电弧焊电源种类2.1.1 交流弧焊机常用型号：BX-500、BX1-300、BX3-300 等。2.1.2 旋转式直流弧焊发电机常用型号：AX1-500、AX3-300 等。2.1.3 弧焊整流器常用型号：ZXG1-250、ZXG1-400 等。2.1.4 逆变弧焊整流器常用型号：ZX7-250、ZX7-315 等。2.2对设备的性能要求2.2.1 要求弧焊电源具有良好的动特性及徒降的外特性。2.2.2 应有较高的空载电压，使焊接过程中电弧燃烧稳定。2.2.3 按 GB8118-87 规定要求，应具有一定的焊接电流可调围。2.3 设备的选择依据2.3.1选择设备时要以产品图作为依据，根据焊接金属材质、焊条类型、焊接结构来选择弧焊电源的类型。2.3.1.1 使用酸性焊条焊低碳钢时，应优先考虑用交流焊机。2.3.1.2 使用碱性焊条焊接重要结构或合金钢、铸铁时，需选用弧焊整流器、弧焊发电机等直流电源。2.3.1.3 在弧焊电源数量有限，而焊接材料的类型又较多时，可选用通用性较强的交直流两用电源。2.3.2根据焊接结构所用材料、板厚围、结构形式等因素确立所需弧焊电源的容量，然后参照弧焊电源技术数据，选用相应的设备。2.4设备使用要求2.4.1使用新焊机或者用已长期停用的焊机时，应仔细观察焊机有无损坏处，在使用前必须按产品说明书进行检验。2.4.2 焊机的供电回路，焊接回路的接头应可靠合格。2.4.3直流电焊机试车时的转向，如与标记方向相反，应将电动机三相进入线中的任意相交换，以改换转向，电机刚起动后，不可立即拉闸断电。2.5 工具、辅具的要求手工电弧焊工具、辅具有电缆线、钳焊、面罩、清理工具及劳动保护用品等。2.5.1 焊接电缆电线见表 1表 1电缆线长度（mm）导线截面积最大焊接电流153045200305060300506080400508010060060100—2.5.2 焊钳（焊把）电焊钳一般分为 300A 和 500A 两种规程，也可自制，要求焊工选择适合于工作实际、安全、轻便、耐用为宜．2.5.3 钢丝刷采用弯柄 4-6 行钢丝的产品为宜．2.5.4 清理锤根据需要可选择不同重量的锤子，各种锤的两端可根据实际磨成园锥形扁铲形。2.5.5 面罩及护目镜选择合适的面罩、护目玻璃的色号，亦应...
