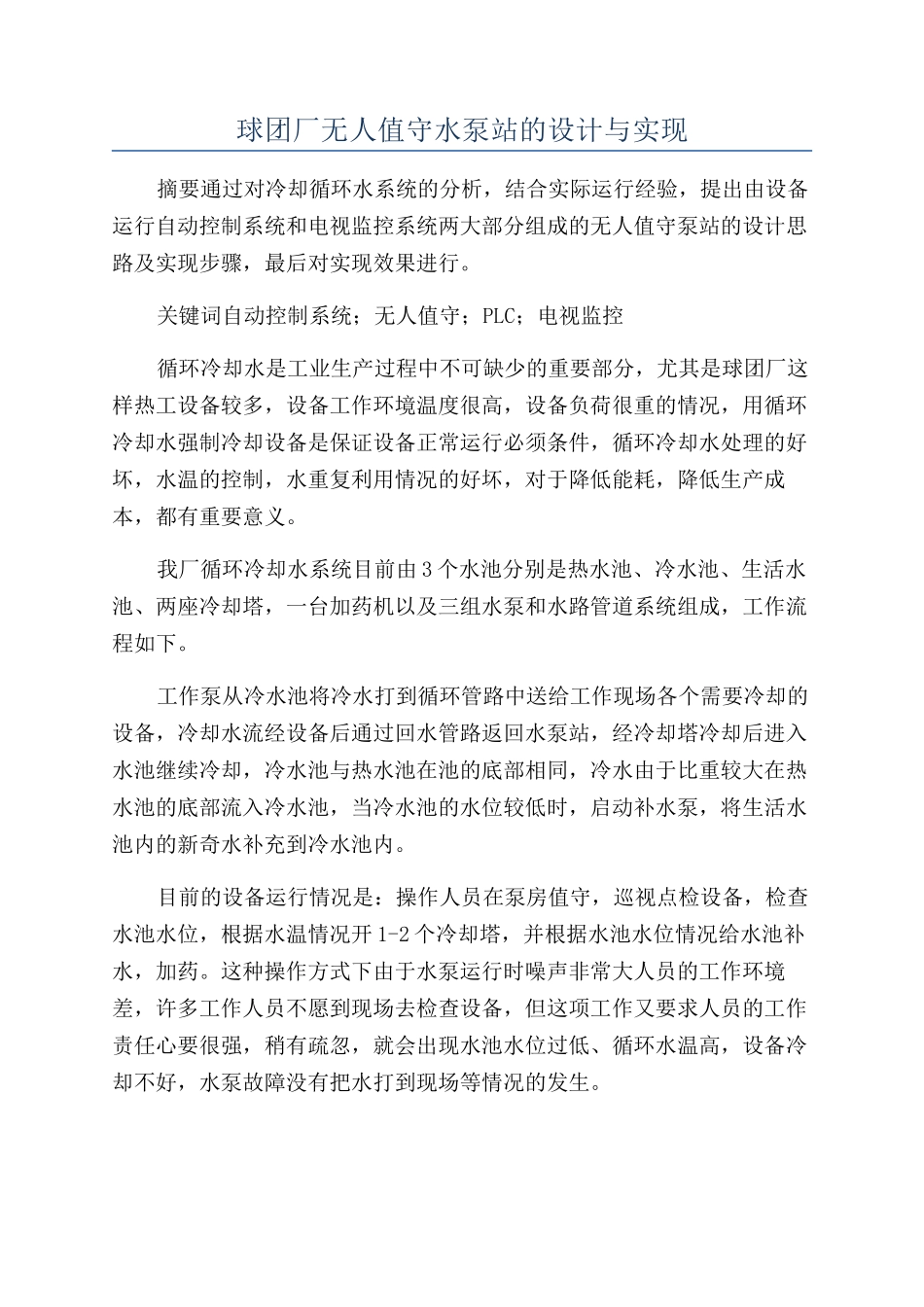

球团厂无人值守水泵站的设计与实现_第1页
1/4

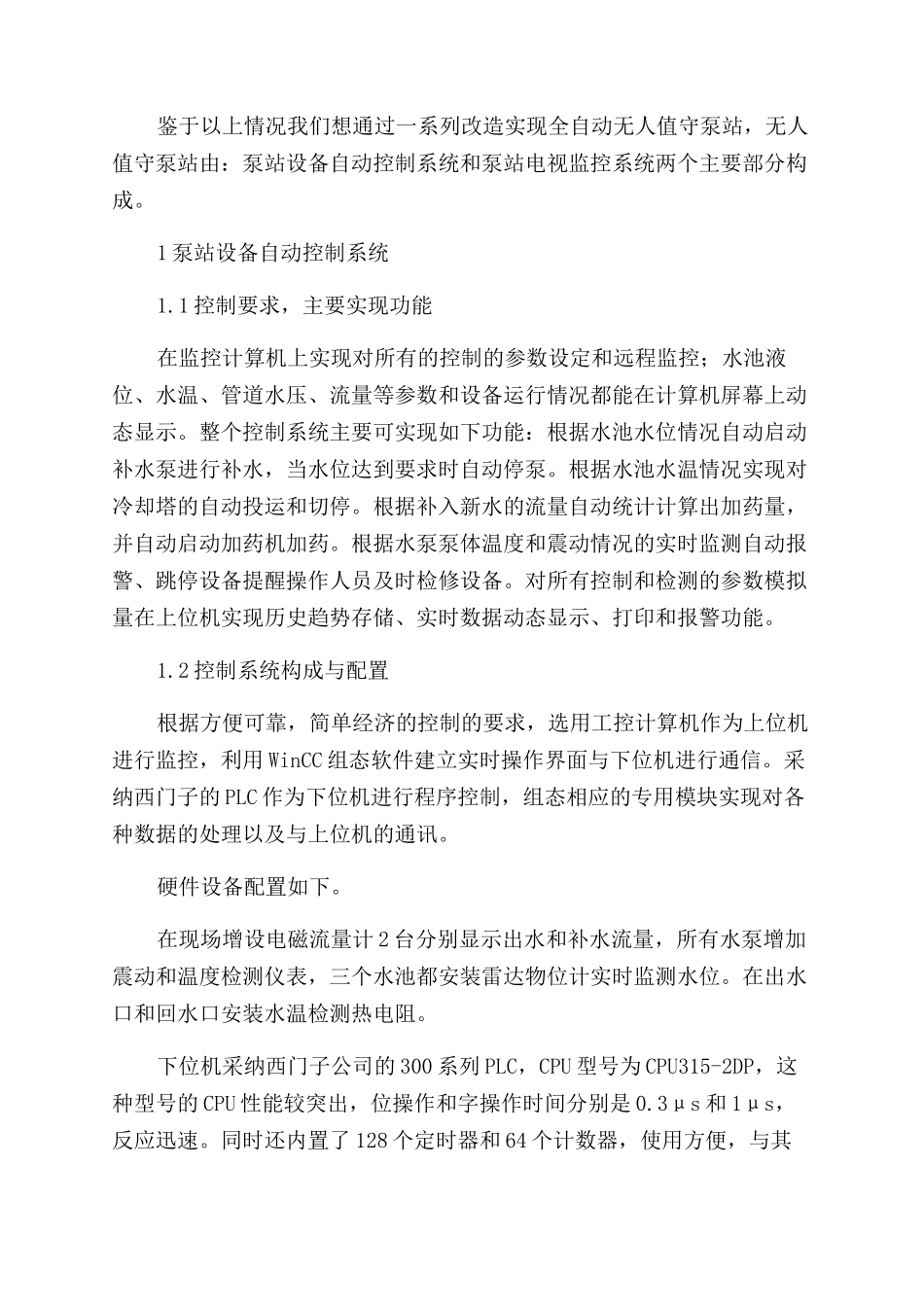

球团厂无人值守水泵站的设计与实现_第2页
2/4

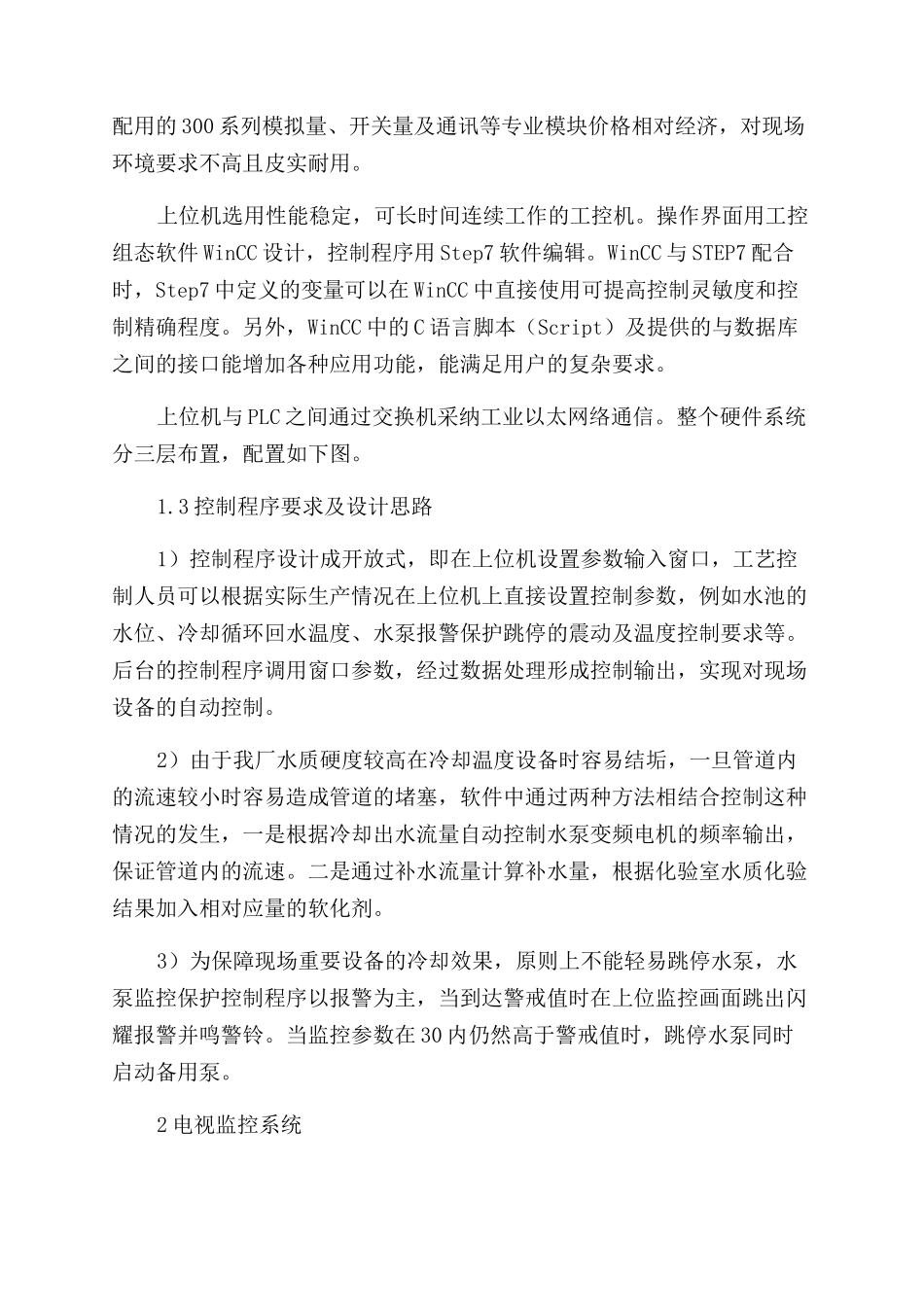

球团厂无人值守水泵站的设计与实现_第3页
3/4
球团厂无人值守水泵站的设计与实现摘要通过对冷却循环水系统的分析,结合实际运行经验,提出由设备运行自动控制系统和电视监控系统两大部分组成的无人值守泵站的设计思路及实现步骤,最后对实现效果进行。关键词自动控制系统;无人值守;PLC;电视监控循环冷却水是工业生产过程中不可缺少的重要部分,尤其是球团厂这样热工设备较多,设备工作环境温度很高,设备负荷很重的情况,用循环冷却水强制冷却设备是保证设备正常运行必须条件,循环冷却水处理的好坏,水温的控制,水重复利用情况的好坏,对于降低能耗,降低生产成本,都有重要意义。我厂循环冷却水系统目前由 3 个水池分别是热水池、冷水池、生活水池、两座冷却塔,一台加药机以及三组水泵和水路管道系统组成,工作流程如下。工作泵从冷水池将冷水打到循环管路中送给工作现场各个需要冷却的设备,冷却水流经设备后通过回水管路返回水泵站,经冷却塔冷却后进入水池继续冷却,冷水池与热水池在池的底部相同,冷水由于比重较大在热水池的底部流入冷水池,当冷水池的水位较低时,启动补水泵,将生活水池内的新奇水补充到冷水池内。目前的设备运行情况是:操作人员在泵房值守,巡视点检设备,检查水池水位,根据水温情况开 1-2 个冷却塔,并根据水池水位情况给水池补水,加药。这种操作方式下由于水泵运行时噪声非常大人员的工作环境差,许多工作人员不愿到现场去检查设备,但这项工作又要求人员的工作责任心要很强,稍有疏忽,就会出现水池水位过低、循环水温高,设备冷却不好,水泵故障没有把水打到现场等情况的发生。鉴于以上情况我们想通过一系列改造实现全自动无人值守泵站,无人值守泵站由:泵站设备自动控制系统和泵站电视监控系统两个主要部分构成。1 泵站设备自动控制系统1.1 控制要求,主要实现功能在监控计算机上实现对所有的控制的参数设定和远程监控;水池液位、水温、管道水压、流量等参数和设备运行情况都能在计算机屏幕上动态显示。整个控制系统主要可实现如下功能:根据水池水位情况自动启动补水泵进行补水,当水位达到要求时自动停泵。根据水池水温情况实现对冷却塔的自动投运和切停。根据补入新水的流量自动统计计算出加药量,并自动启动加药机加药。根据水泵泵体温度和震动情况的实时监测自动报警、跳停设备提醒操作人员及时检修设备。对所有控制和检测的参数模拟量在上位机实现历史趋势存储、实时数据动态显示、打印和报警功能。1.2 控制系统构成与配置根据方便可靠...
