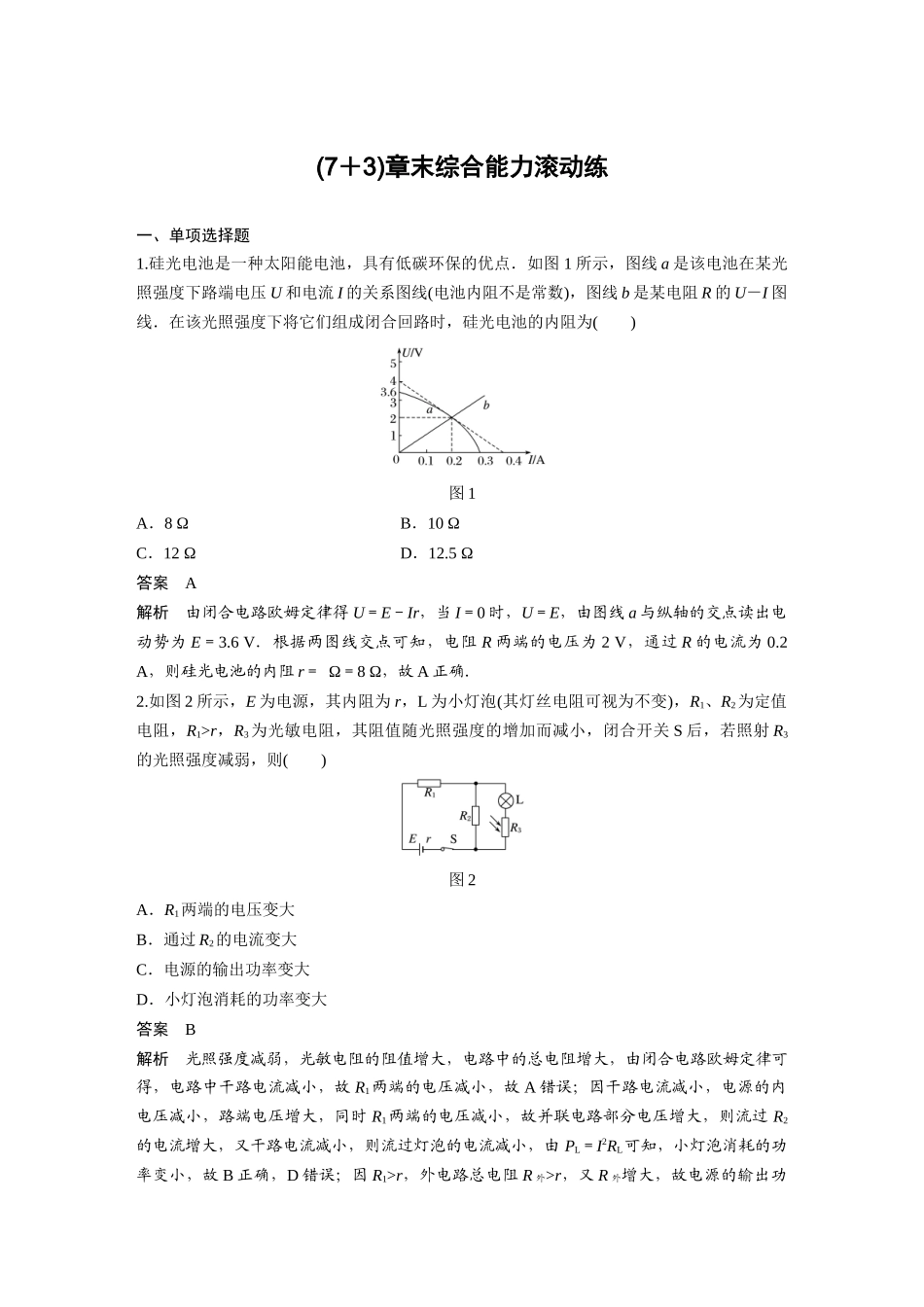

(7＋3)章末综合能力滚动练一、单项选择题1.硅光电池是一种太阳能电池，具有低碳环保的优点．如图 1 所示，图线 a 是该电池在某光照强度下路端电压 U 和电流 I 的关系图线(电池内阻不是常数)，图线 b 是某电阻 R 的 U－I 图线．在该光照强度下将它们组成闭合回路时，硅光电池的内阻为( )图 1A．8 Ω B．10 ΩC．12 Ω D．12.5 Ω答案 A解析 由闭合电路欧姆定律得 U＝E－Ir，当 I＝0 时，U＝E，由图线 a 与纵轴的交点读出电动势为 E＝3.6 V．根据两图线交点可知，电阻 R 两端的电压为 2 V，通过 R 的电流为 0.2 A，则硅光电池的内阻 r＝ Ω＝8 Ω，故 A 正确．2.如图 2 所示，E 为电源，其内阻为 r，L 为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R1>r，R3为光敏电阻，其阻值随光照强度的增加而减小，闭合开关 S 后，若照射 R3的光照强度减弱，则( )图 2A．R1两端的电压变大B．通过 R2的电流变大C．电源的输出功率变大D．小灯泡消耗的功率变大答案 B解析 光照强度减弱，光敏电阻的阻值增大，电路中的总电阻增大，由闭合电路欧姆定律可得，电路中干路电流减小，故 R1两端的电压减小，故 A 错误；因干路电流减小，电源的内电压减小，路端电压增大，同时 R1两端的电压减小，故并联电路部分电压增大，则流过 R2的电流增大，又干路电流减小，则流过灯泡的电流减小，由 PL＝I2RL可知，小灯泡消耗的功率变小，故 B 正确，D 错误；因 R1>r，外电路总电阻 R 外>r，又 R 外增大，故电源的输出功率变小，故 C 错误．3．如图 3 所示，平行金属板中带电质点 P 处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器 R4的滑片向 b 端移动时，则( )图 3A．质点 P 将向上运动B．电流表读数减小C．电压表读数减小D．R3上消耗的功率逐渐增大答案 C解析 由题图可知，R2与滑动变阻器 R4串联后与 R3并联，再与 R1串联接在电源两端，电容器与 R3并联，当滑片向 b 端移动时，滑动变阻器接入电路的电阻减小，则电路总电阻减小 ，电路总电流增大，路端电压减小，R1两端的电压增大，故并联部分的电压减小．由欧姆定律可知流过 R3的电流减小，而流过 R2的电流增大，故电流表读数增大，故 B 错误；因并联部分电压减小，而 R2两端的电压增大，故电压表读数减小，故 C 正确；因 R3两端的电压减小，由公式 P＝可知，R3上消耗的功率减小，故 D 错误；因电...
