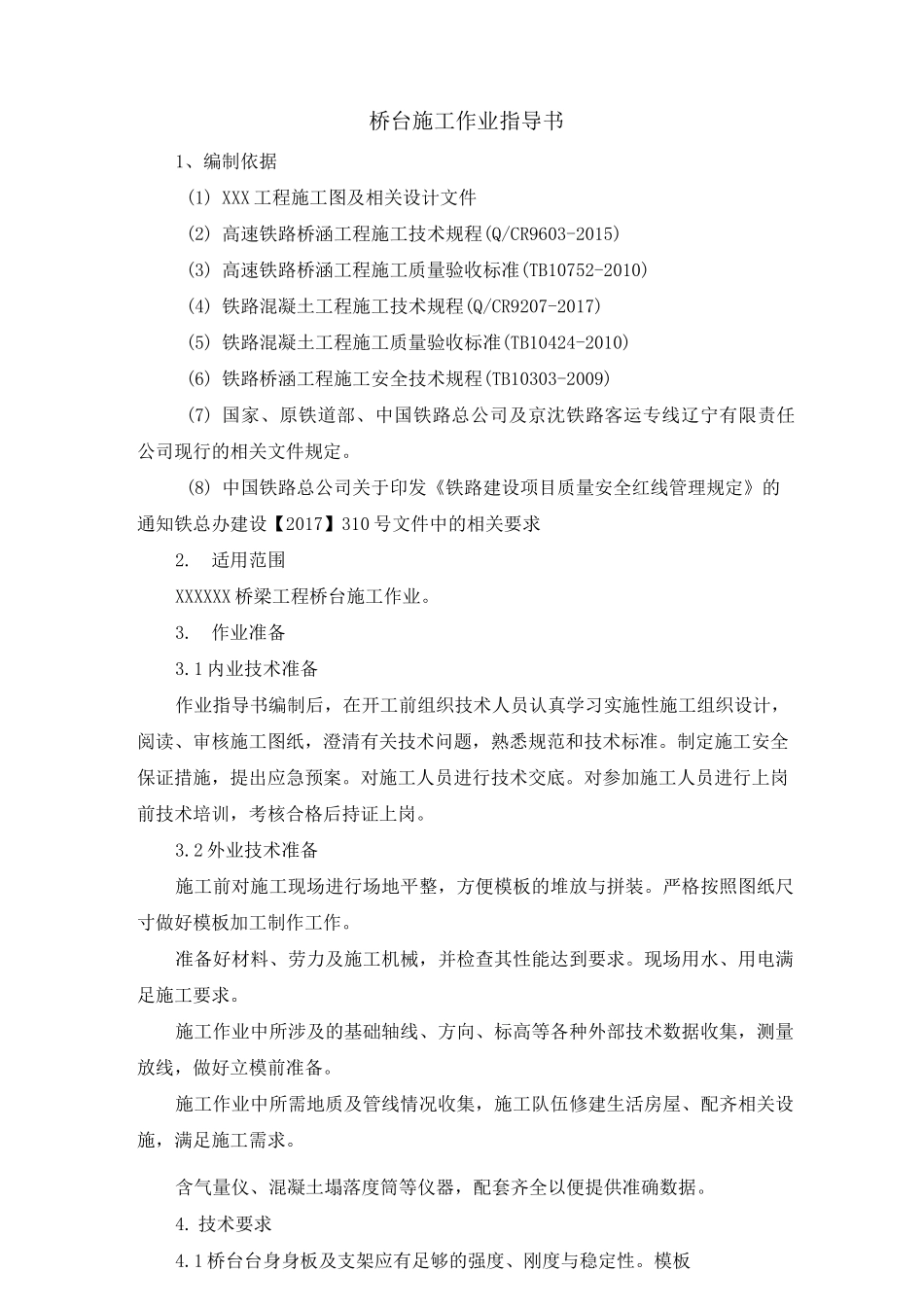

桥台施工作业指导书1、编制依据(1) XXX 工程施工图及相关设计文件(2) 高速铁路桥涵工程施工技术规程(Q/CR9603-2015)(3) 高速铁路桥涵工程施工质量验收标准(TB10752-2010)(4) 铁路混凝土工程施工技术规程(Q/CR9207-2017)(5) 铁路混凝土工程施工质量验收标准(TB10424-2010)(6) 铁路桥涵工程施工安全技术规程(TB10303-2009)(7) 国家、原铁道部、中国铁路总公司及京沈铁路客运专线辽宁有限责任公司现行的相关文件规定。(8) 中国铁路总公司关于印发《铁路建设项目质量安全红线管理规定》的通知铁总办建设【2017】310 号文件中的相关要求2.适用范围XXXXXX 桥梁工程桥台施工作业。3.作业准备3.1 内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底。对参加施工人员进行上岗前技术培训，考核合格后持证上岗。3.2 外业技术准备施工前对施工现场进行场地平整，方便模板的堆放与拼装。严格按照图纸尺寸做好模板加工制作工作。准备好材料、劳力及施工机械，并检查其性能达到要求。现场用水、用电满足施工要求。施工作业中所涉及的基础轴线、方向、标高等各种外部技术数据收集，测量放线，做好立模前准备。施工作业中所需地质及管线情况收集，施工队伍修建生活房屋、配齐相关设施，满足施工需求。含气量仪、混凝土塌落度筒等仪器，配套齐全以便提供准确数据。4. 技术要求4.1 桥台台身身板及支架应有足够的强度、刚度与稳定性。模板严格按照图纸尺寸加工制作。模板接缝应严密，不得漏浆。4.2 墩身模板采用分节整体吊装，一次安装模板成型，一次浇筑成型。4.3 桥台台身钢筋的加工安装、混凝土的施工、养护和拆模等应符合相关施工技术标准和铁道部颁布的有关客运专线铁路高性能混凝土技术条件的相关规定。接地钢筋的安装应符合设计要求。4.4 浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形。4.5 桥台台身施工完成后应复测其跨度及支承垫石高程。施工中应确保支承垫石钢筋网及锚栓孔位置正确，垫石顶面平整，高程符合设计要求。4.6 桥台浇筑施工完毕后均应对全桥进行中线、水平及跨度贯通测量，并标出桥台台的中心线、支座十字线、及锚栓孔位置。暂不架梁的锚栓孔或其他预留孔，应排除积水将孔口封闭。4.7 浇筑大体积混凝土...
