课时训练-生活用电

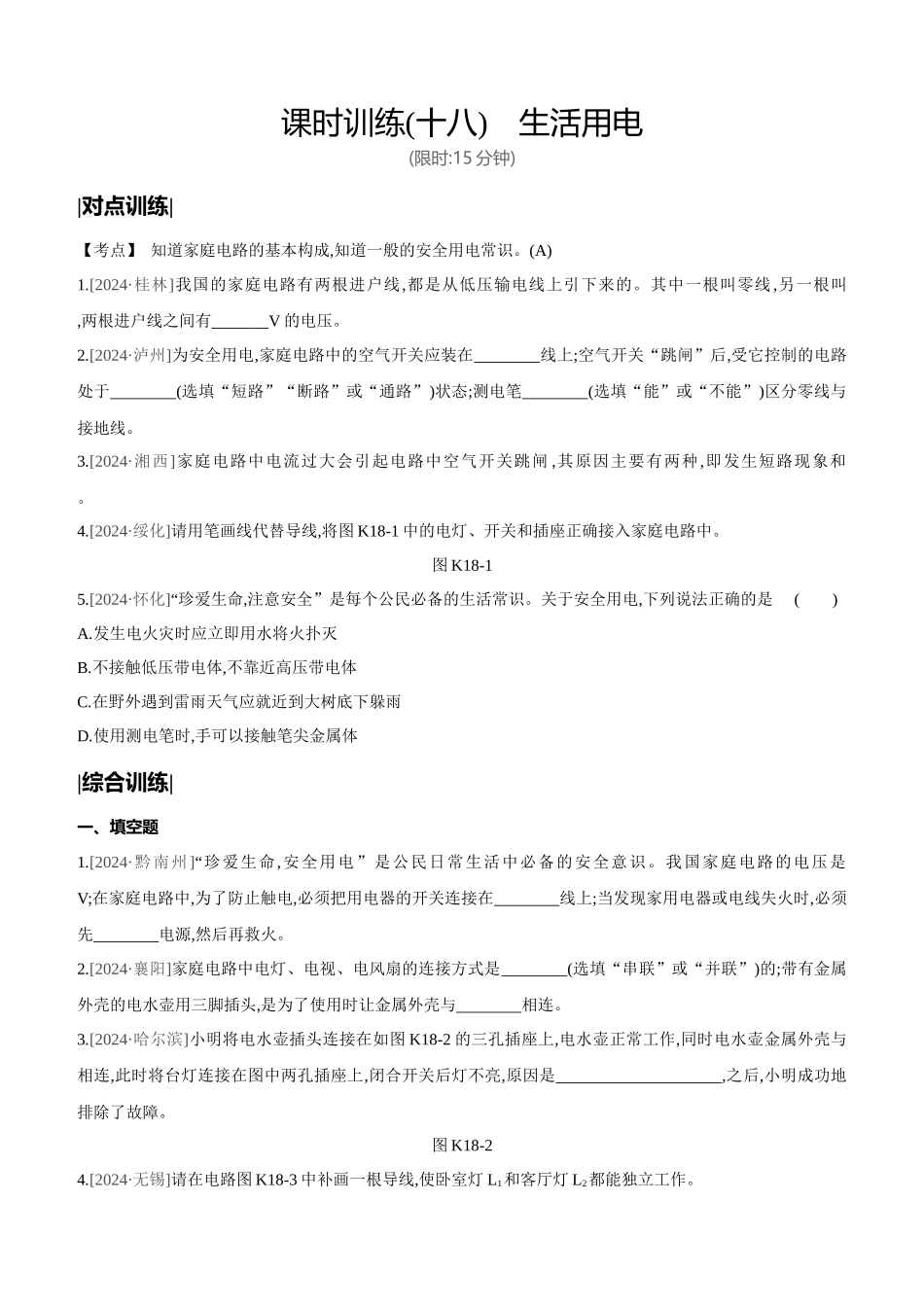

课时训练(十八) 生活用电(限时:15 分钟)|对点训练|【考点】 知道家庭电路的基本构成,知道一般的安全用电常识。(A)1.[2024·桂林]我国的家庭电路有两根进户线,都是从低压输电线上引下来的。其中一根叫零线,另一根叫 ,两根进户线之间有 V 的电压。 2.[2024·泸州]为安全用电,家庭电路中的空气开关应装在 线上;空气开关“跳闸”后,受它控制的电路处于 (选填“短路”“断路”或“通路”)状态;测电笔 (选填“能”或“不能”)区分零线与接地线。 3.[2024·湘西]家庭电路中电流过大会引起电路中空气开关跳闸 ,其原因主要有两种,即发生短路现象和 。 4.[2024·绥化]请用笔画线代替导线,将图 K18-1 中的电灯、开关和插座正确接入家庭电路中。图 K18-15.[2024·怀化]“珍爱生命,注意安全”是每个公民必备的生活常识。关于安全用电,下列说法正确的是( )A.发生电火灾时应立即用水将火扑灭B.不接触低压带电体,不靠近高压带电体C.在野外遇到雷雨天气应就近到大树底下躲雨D.使用测电笔时,手可以接触笔尖金属体|综合训练|一、填空题1.[2024·黔南州]“珍爱生命,安全用电”是公民日常生活中必备的安全意识。我国家庭电路的电压是 V;在家庭电路中,为了防止触电,必须把用电器的开关连接在 线上;当发现家用电器或电线失火时,必须先 电源,然后再救火。 2.[2024·襄阳]家庭电路中电灯、电视、电风扇的连接方式是 (选填“串联”或“并联”)的;带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与 相连。 3.[2024·哈尔滨]小明将电水壶插头连接在如图 K18-2 的三孔插座上,电水壶正常工作,同时电水壶金属外壳与 相连,此时将台灯连接在图中两孔插座上,闭合开关后灯不亮,原因是 ,之后,小明成功地排除了故障。 图 K18-24.[2024·无锡]请在电路图 K18-3 中补画一根导线,使卧室灯 L1和客厅灯 L2都能独立工作。图 K18-35.[2024·青岛]有一种声光自动控制的楼道灯,当有人走动发出声音时,电路接通,灯亮,且只有夜晚天黑之后灯才能亮,白天无论发出多大的声音,灯也不亮。如图 K18-4 所示,现有灯 L、声控开关 S 声(有声音时开关闭合)和光控开关 S 光(光线暗时开关闭合),请设计并连接满足上述要求的电路。图 K18-46.[2024·眉山]要在教室内安装 2 盏“220 V 40 W”的电灯和 1 个插座,要求开关 S 只控制两盏灯,且每盏灯都能正常发光。如图 K18-5 所示,其中部分电路已经连接,请你用笔画线代替导线,将电路连接完整。图 K18-5...
