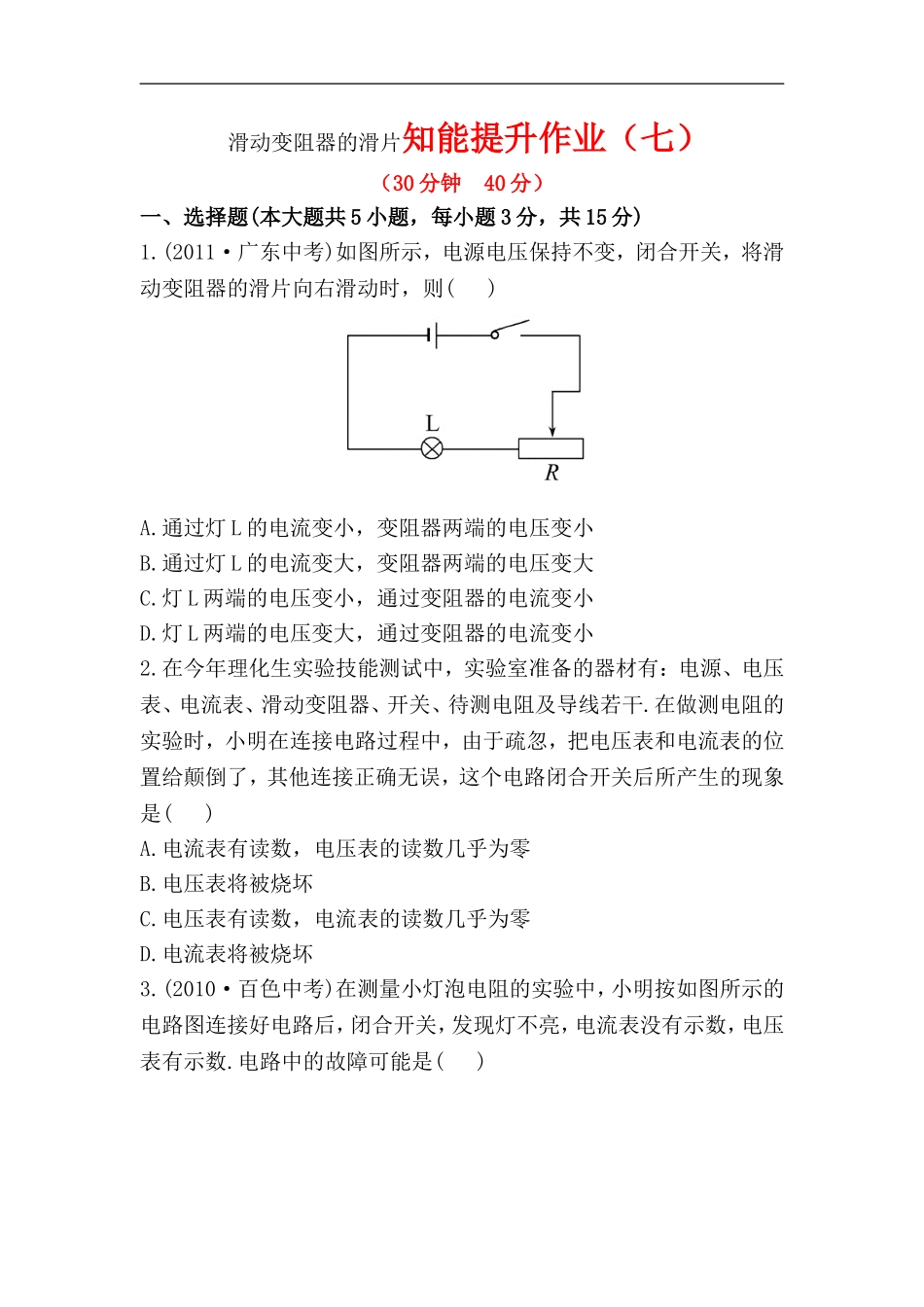

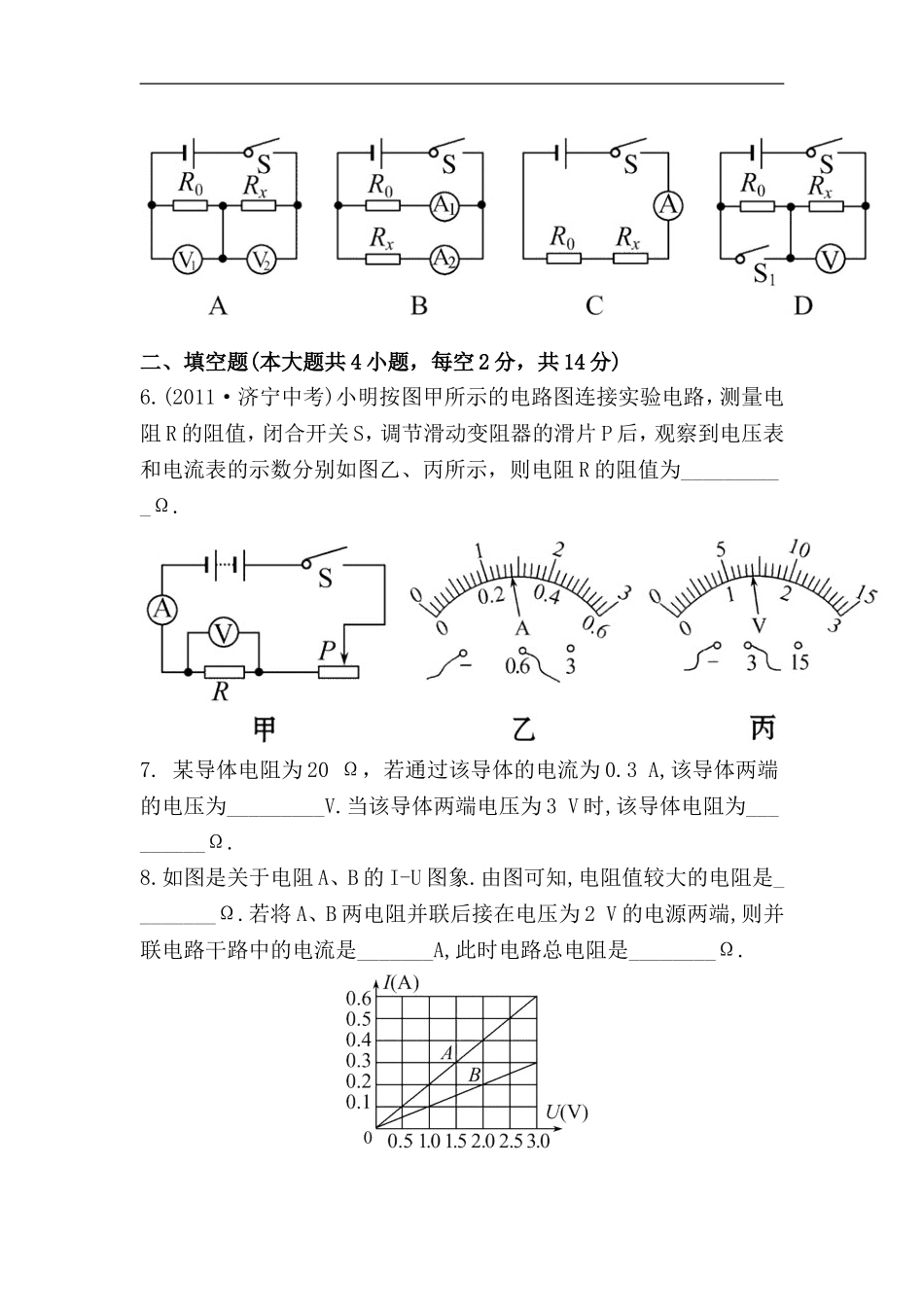

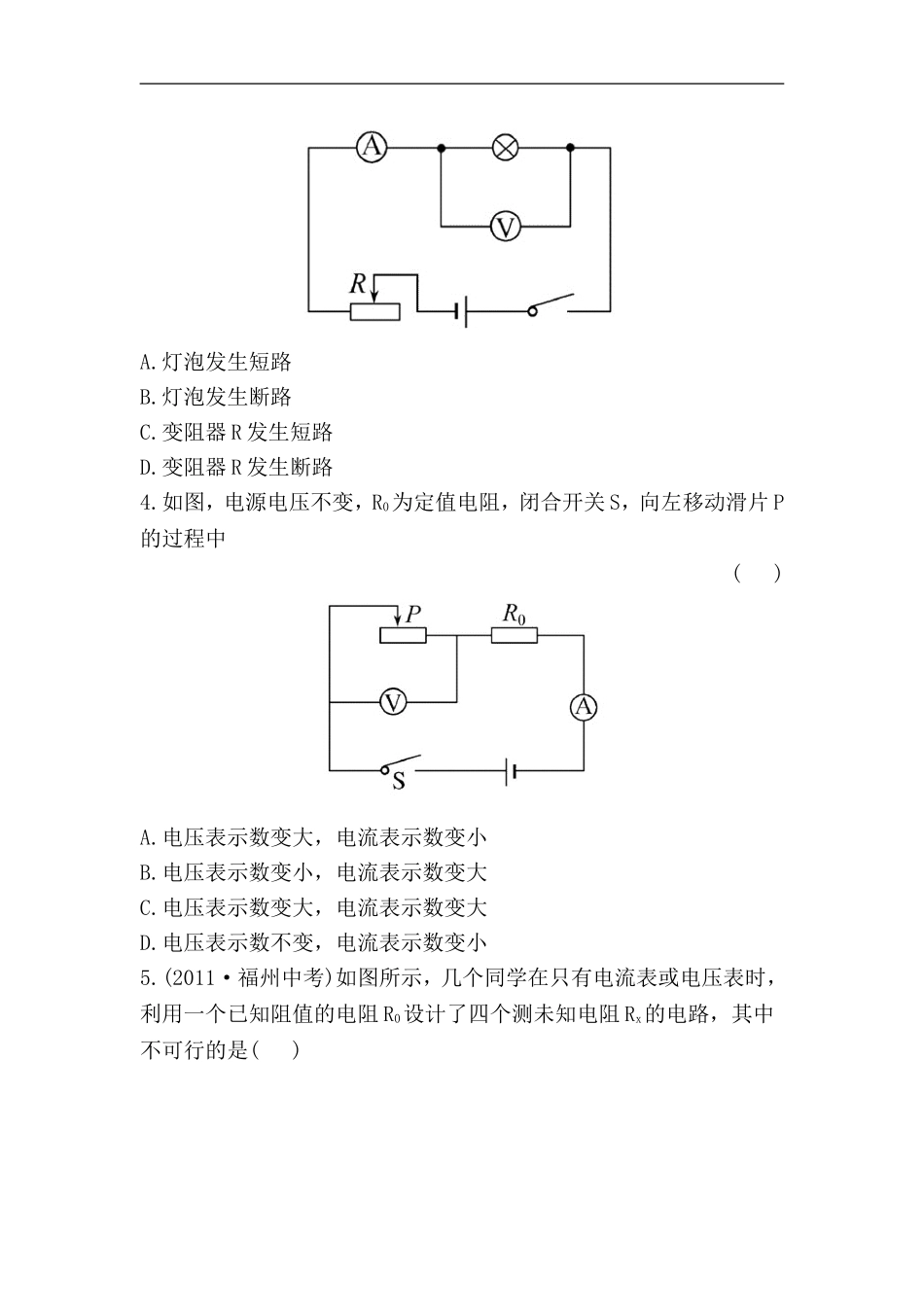

滑动变阻器的滑片知能提升作业(七)(30 分钟 40 分)一、选择题(本大题共 5 小题,每小题 3 分,共 15 分)1.(2011·广东中考)如图所示,电源电压保持不变,闭合开关,将滑动变阻器的滑片向右滑动时,则( )A.通过灯 L 的电流变小,变阻器两端的电压变小B.通过灯 L 的电流变大,变阻器两端的电压变大C.灯 L 两端的电压变小,通过变阻器的电流变小D.灯 L 两端的电压变大,通过变阻器的电流变小2.在今年理化生实验技能测试中,实验室准备的器材有:电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干.在做测电阻的实验时,小明在连接电路过程中,由于疏忽,把电压表和电流表的位置给颠倒了,其他连接正确无误,这个电路闭合开关后所产生的现象是( )A.电流表有读数,电压表的读数几乎为零B.电压表将被烧坏C.电压表有读数,电流表的读数几乎为零D.电流表将被烧坏3.(2010·百色中考)在测量小灯泡电阻的实验中,小明按如图所示的电路图连接好电路后,闭合开关,发现灯不亮,电流表没有示数,电压表有示数.电路中的故障可能是( )A.灯泡发生短路B.灯泡发生断路C.变阻器 R 发生短路D.变阻器 R 发生断路4.如图,电源电压不变,R0为定值电阻,闭合开关 S,向左移动滑片 P的过程中( )A.电压表示数变大,电流表示数变小B.电压表示数变小,电流表示数变大C.电压表示数变大,电流表示数变大D.电压表示数不变,电流表示数变小5.(2011·福州中考)如图所示,几个同学在只有电流表或电压表时,利用一个已知阻值的电阻 R0设计了四个测未知电阻 Rx的电路,其中不可行的是( )二、填空题(本大题共 4 小题,每空 2 分,共 14 分)6.(2011·济宁中考)小明按图甲所示的电路图连接实验电路,测量电阻 R 的阻值,闭合开关 S,调节滑动变阻器的滑片 P 后,观察到电压表和电流表的示数分别如图乙、丙所示,则电阻 R 的阻值为__________Ω.7. 某导体电阻为 20 Ω,若通过该导体的电流为 0.3 A,该导体两端的电压为_________V.当该导体两端电压为 3 V 时,该导体电阻为_________Ω.8.如图是关于电阻 A、B 的 I-U 图象.由图可知,电阻值较大的电阻是________Ω.若将 A、B 两电阻并联后接在电压为 2 V 的电源两端,则并联电路干路中的电流是_______A,此时电路总电阻是________Ω.9.(2011·河南中考)在如图所示的电路中,两只电流表的规格相同,电流表有两个量程(0~0.6 A 以及 0~3 A).闭合开关 S,电阻 R1与...
