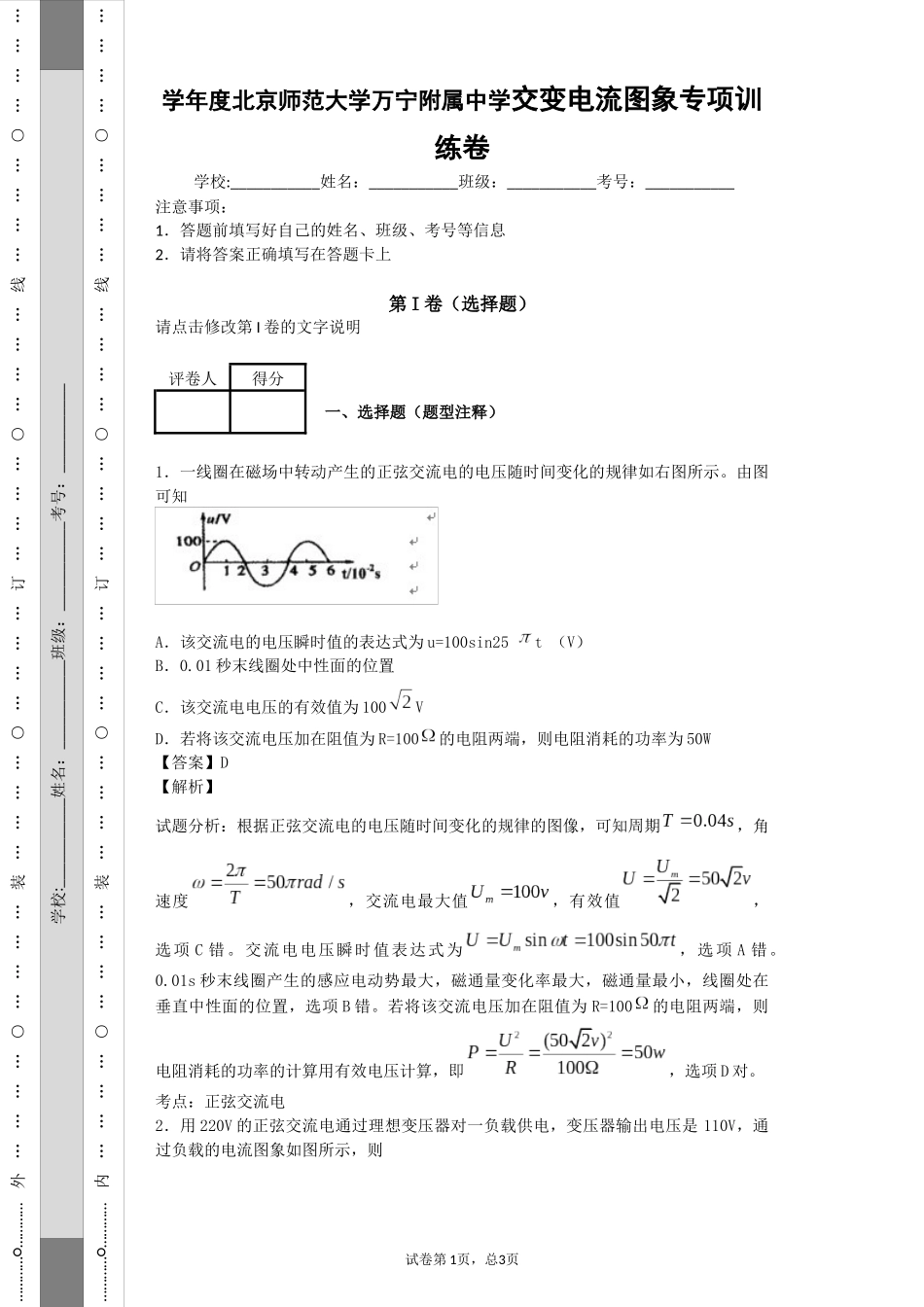

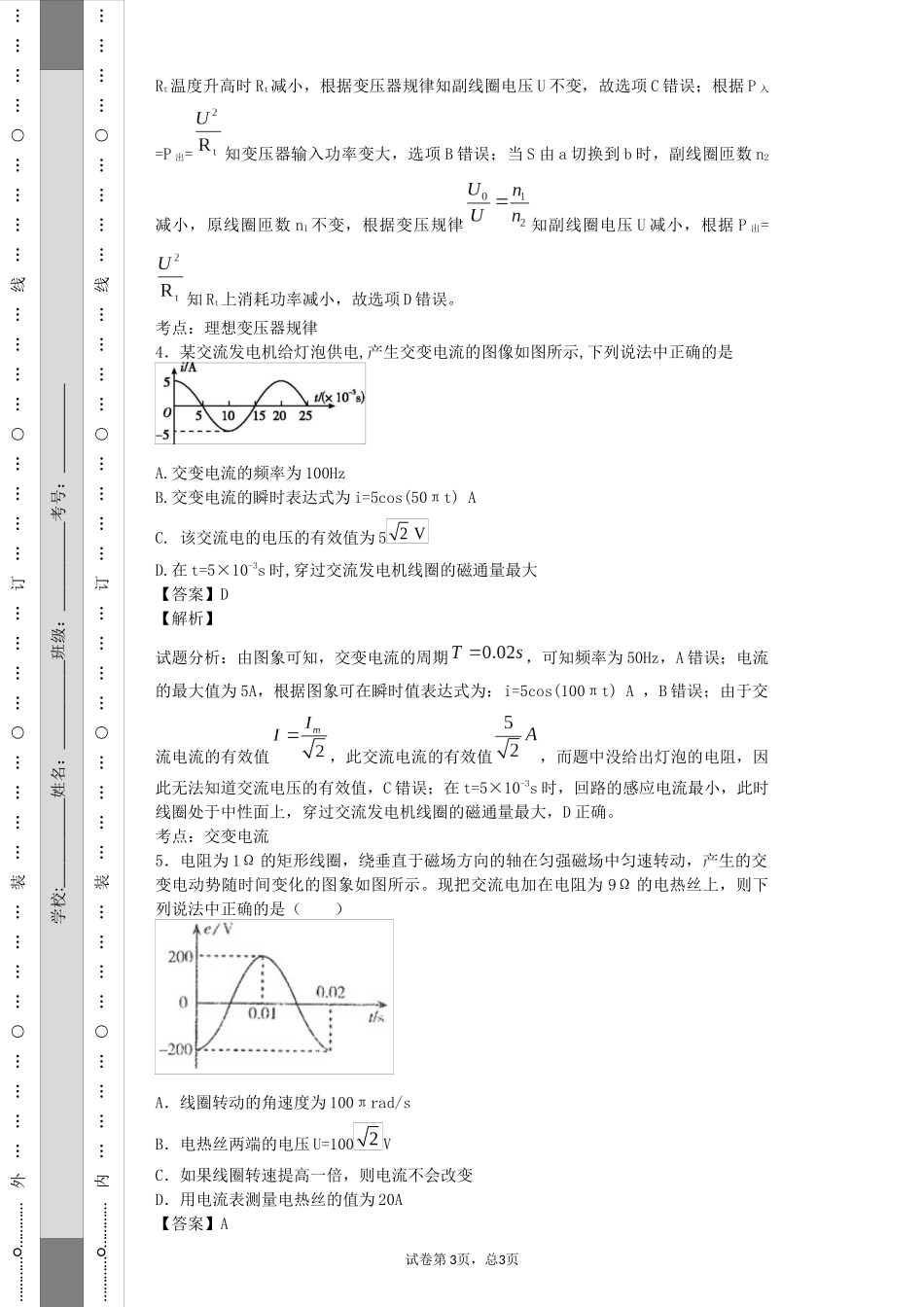

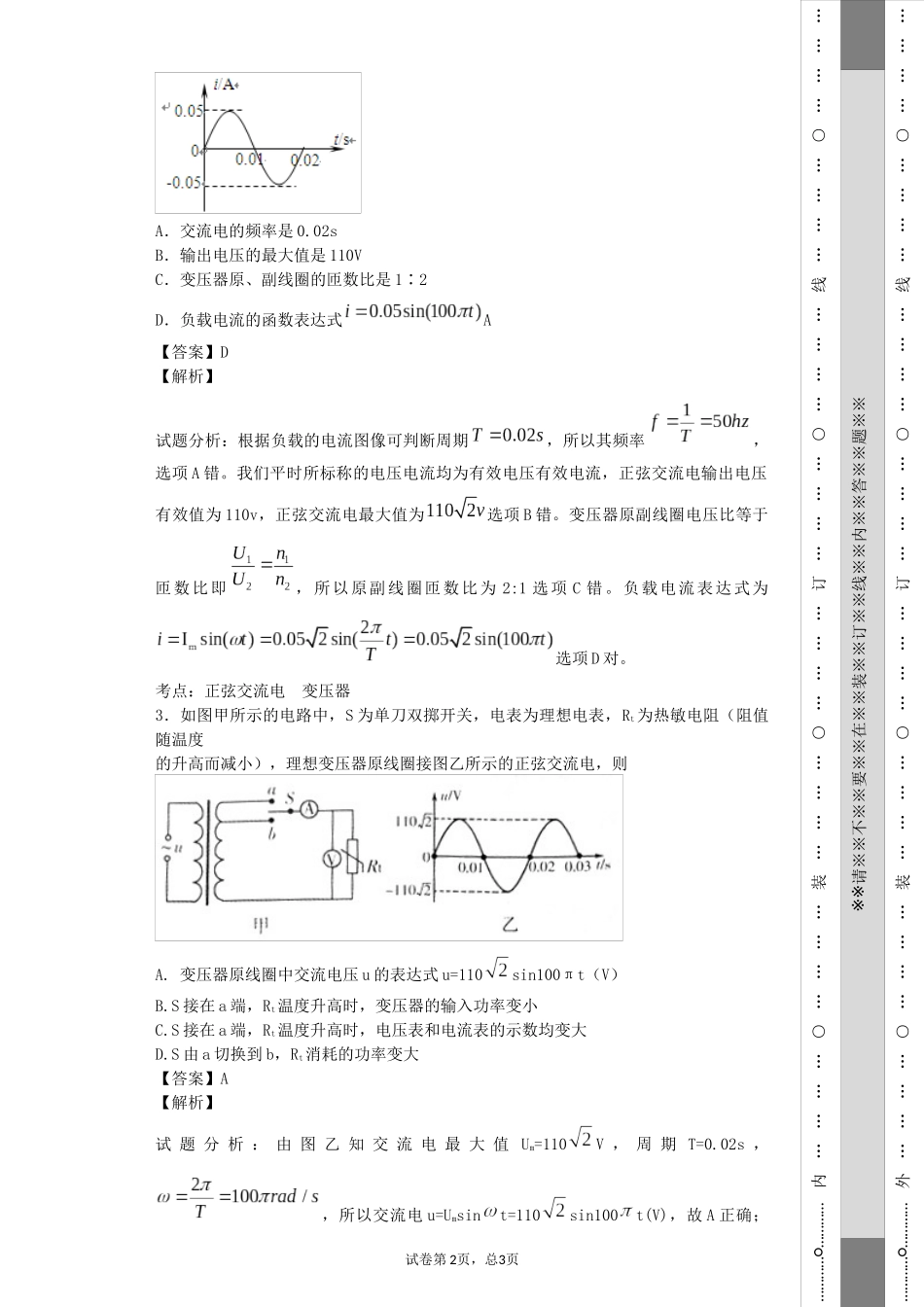

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………学年度北京师范大学万宁附属中学交变电流图象专项训练卷 学校:___________姓名：___________班级：___________考号：___________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第 I 卷（选择题）请点击修改第 I 卷的文字说明评卷人得分一、选择题（题型注释）1．一线圈在磁场中转动产生的正弦交流电的电压随时间变化的规律如右图所示。由图可知A．该交流电的电压瞬时值的表达式为 u=100sin25 t （V）B．0.01 秒末线圈处中性面的位置C．该交流电电压的有效值为 100VD．若将该交流电压加在阻值为 R=100的电阻两端，则电阻消耗的功率为 50W【答案】D【解析】试题分析：根据正弦交流电的电压随时间变化的规律的图像，可知周期，角速度，交流电最大值，有效值，选项 C 错。交流电电压瞬时值表达式为，选项 A 错。0.01s 秒末线圈产生的感应电动势最大，磁通量变化率最大，磁通量最小，线圈处在垂直中性面的位置，选项 B 错。若将该交流电压加在阻值为 R=100的电阻两端，则电阻消耗的功率的计算用有效电压计算，即，选项 D 对。考点：正弦交流电2．用 220V 的正弦交流电通过理想变压器对一负载供电，变压器输出电压是 110V，通过负载的电流图象如图所示，则试卷第 1页，总3页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………A．交流电的频率是 0.02sB．输出电压的最大值是 110VC．变压器原、副线圈的匝数比是 1∶2 D．负载电流的函数表达式A【答案】D【解析】试题分析：根据负载的电流图像可判断周期，所以其频率，选项 A 错。我们平时所标称的电压电流均为有效电压有效电流，正弦交流电输出电压有效值为 110v，正弦交流电最大值为选项 B 错。变压器原副线圈电压比等于匝数比即，所以原副线圈匝数比为 2:1 选项 C 错。负载电流表达式为选项 D 对。考点：正弦...
