《工程测量》第1章教案1

《工程测量》第1章教案1《工程测量》第1章教案1《工程测量》第1章教案1《工程测量》第1章教案1《工程测量》第1章教案1

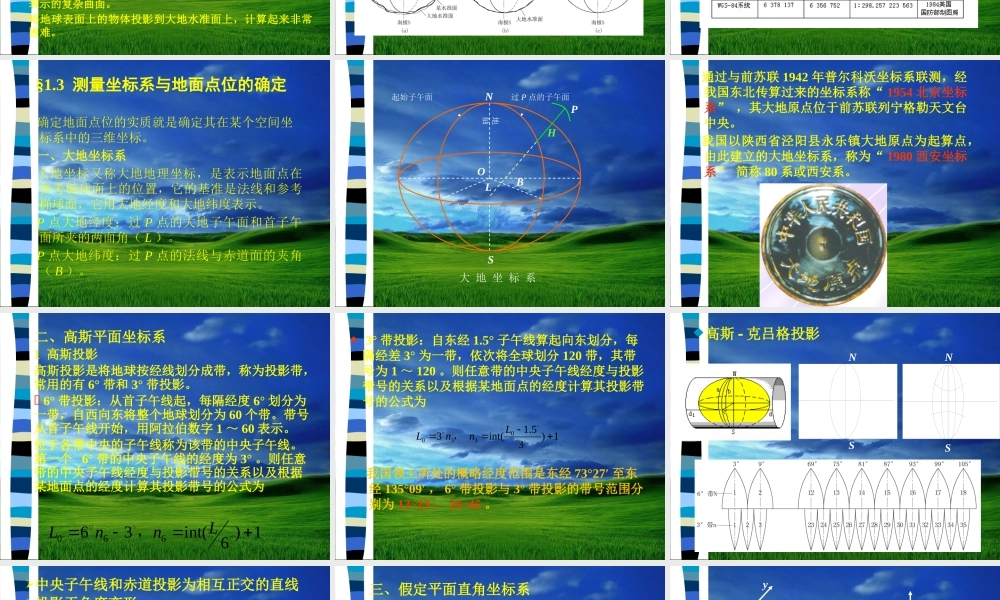

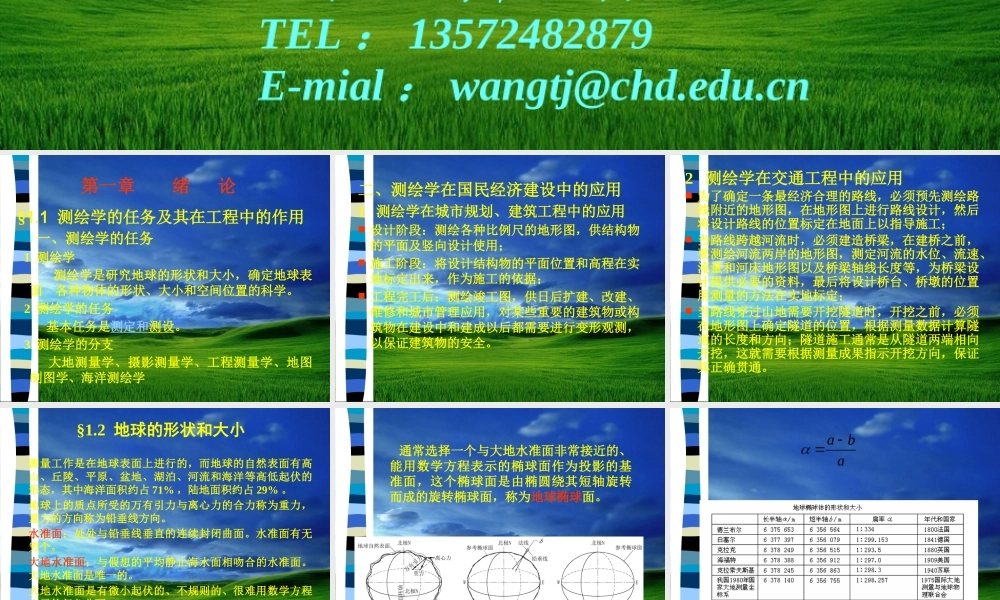

主讲:王腾军 副教授TEL : 13572482879E-mial : wangtj@chd.edu.cn§1.1 测绘学的任务及其在工程中的作用 一、测绘学的任务 1 测绘学 测绘学是研究地球的形状和大小,确定地球表面 各种物体的形状、大小和空间位置的科学。 2 测绘学的任务 基本任务是测定和测设。 3 测绘学的分支 大地测量学、摄影测量学、工程测量学、地图制图学、海洋测绘学第一章 绪 论二、测绘学在国民经济建设中的应用1 测绘学在城市规划、建筑工程中的应用 设计阶段:测绘各种比例尺的地形图,供结构物的平面及竖向设计使用; 施工阶段:将设计结构物的平面位置和高程在实地标定出来,作为施工的依据; 工程完工后:测绘竣工图,供日后扩建、改建、维修和城市管理应用,对某些重要的建筑物或构筑物在建设中和建成以后都需要进行变形观测,以保证建筑物的安全。2 测绘学在交通工程中的应用 为了确定一条最经济合理的路线,必须预先测绘路线附近的地形图,在地形图上进行路线设计,然后将设计路线的位置标定在地面上以指导施工; 当路线跨越河流时,必须建造桥梁,在建桥之前,要测绘河流两岸的地形图,测定河流的水位、流速、流量和河床地形图以及桥梁轴线长度等,为桥梁设计提供必要的资料,最后将设计桥台、桥墩的位置用测量的方法在实地标定; 当路线穿过山地需要开挖隧道时,开挖之前,必须在地形图上确定隧道的位置,根据测量数据计算隧道的长度和方向;隧道施工通常是从隧道两端相向开挖,这就需要根据测量成果指示开挖方向,保证其正确贯通。 §1.2 地球的形状和大小测量工作是在地球表面上进行的,而地球的自然表面有高山、丘陵、平原、盆地、湖泊、河流和海洋等高低起伏的形态,其中海洋面积约占 71% ,陆地面积约占 29% 。地球上的质点所受的万有引力与离心力的合力称为重力,重力的方向称为铅垂线方向。水准面:处处与铅垂线垂直的连续封闭曲面。水准面有无穷个。大地水准面:与假想的平均静止海水面相吻合的水准面。大地水准面是唯一的。大地水准面是有微小起伏的、不规则的、很难用数学方程表示的复杂曲面。将地球表面上的物体投影到大地水准面上,计算起来非常困难。 通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面,这个椭球面是由椭圆绕其短轴旋转而成的旋转椭球面,称为地球椭球面。 aba §1.3 测量坐标系与地面点位的确定确定地面点位的实质就是确定其在某个空...
