人防通风工程施工方案及技术措施VIP免费

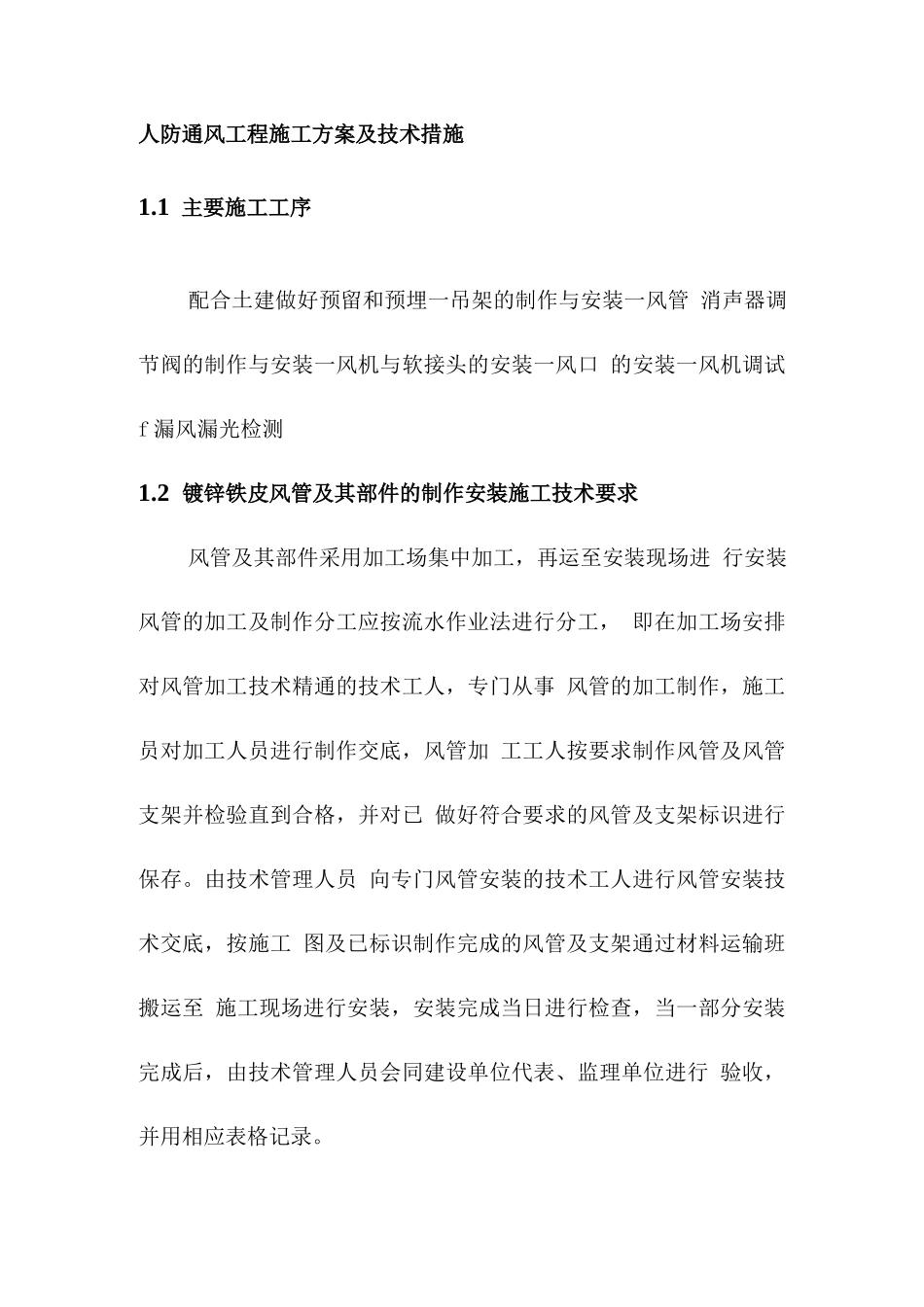

人防通风工程施工方案及技术措施1.1主要施工工序配合土建做好预留和预埋一吊架的制作与安装一风管消声器调节阀的制作与安装一风机与软接头的安装一风口的安装一风机调试f漏风漏光检测1.2镀锌铁皮风管及其部件的制作安装施工技术要求风管及其部件采用加工场集中加工，再运至安装现场进行安装风管的加工及制作分工应按流水作业法进行分工，即在加工场安排对风管加工技术精通的技术工人，专门从事风管的加工制作，施工员对加工人员进行制作交底，风管加工工人按要求制作风管及风管支架并检验直到合格，并对已做好符合要求的风管及支架标识进行保存。由技术管理人员向专门风管安装的技术工人进行风管安装技术交底，按施工图及已标识制作完成的风管及支架通过材料运输班搬运至施工现场进行安装，安装完成当日进行检查，当一部分安装完成后，由技术管理人员会同建设单位代表、监理单位进行验收，并用相应表格记录。1.2.1风管及其部件制作1、工艺流程工艺流程如图所示。2、风管板材厚度必须符合下表要求（单位mm）2、风管板材厚度必须符合下表要求（单位mm）圆风管直径〃或矩形风管大边长b钢板厚度圆风管直径D或矩形风管大边长b钢板厚度通风空调排烟通风空调排烟D(b)<3200.50.8100040002.02.03、风管连接咬口风管采用镀锌钢板制作，风管与风管的连接，采用无法兰连接和法兰连接两种形式。矩形法兰，当bW630mm时采用无法兰连接，当b〉630mm时采用法兰连接。无法兰连接风管的接口应采用机械加工，尺寸应正确、形状应规则，接口处应严密。无法兰矩形风管接口处的四角应有固定措施。风管无法兰连接采用承插、插条等形式。1）圆形法兰的加工先将整根角钢或扁钢放在冷煨法兰卷圆机上按所需法兰直径调整机械的可调零件，卷成螺旋形状后取下。将卷好后的型钢画线割开，逐个放在平台上找平找正。调整的各支法兰进行焊接、钻孔。圆法兰用料规格应符合下表规定。圆形风管直径D法兰规格螺栓规格扁钢角钢DC14020x4M6140
