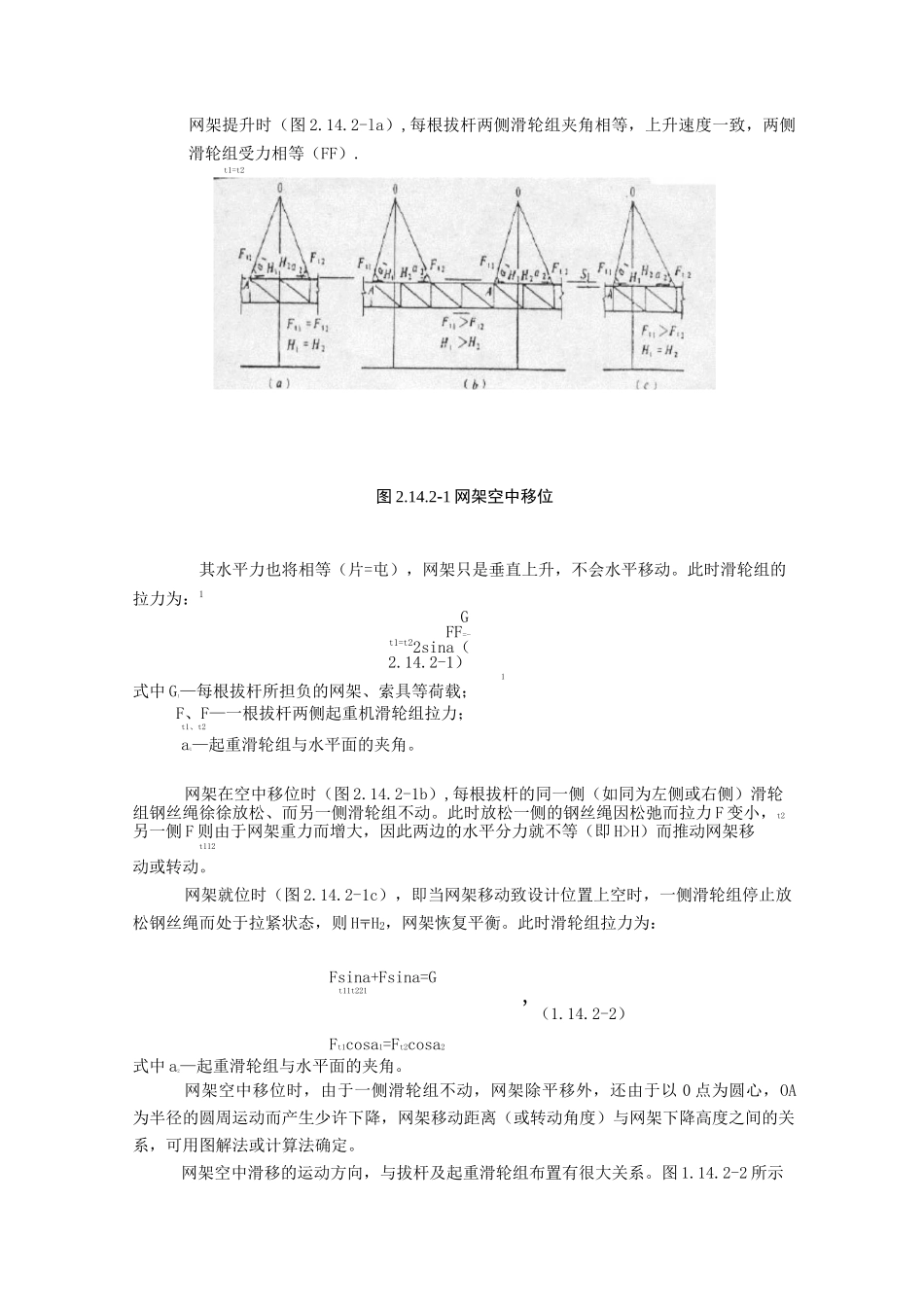

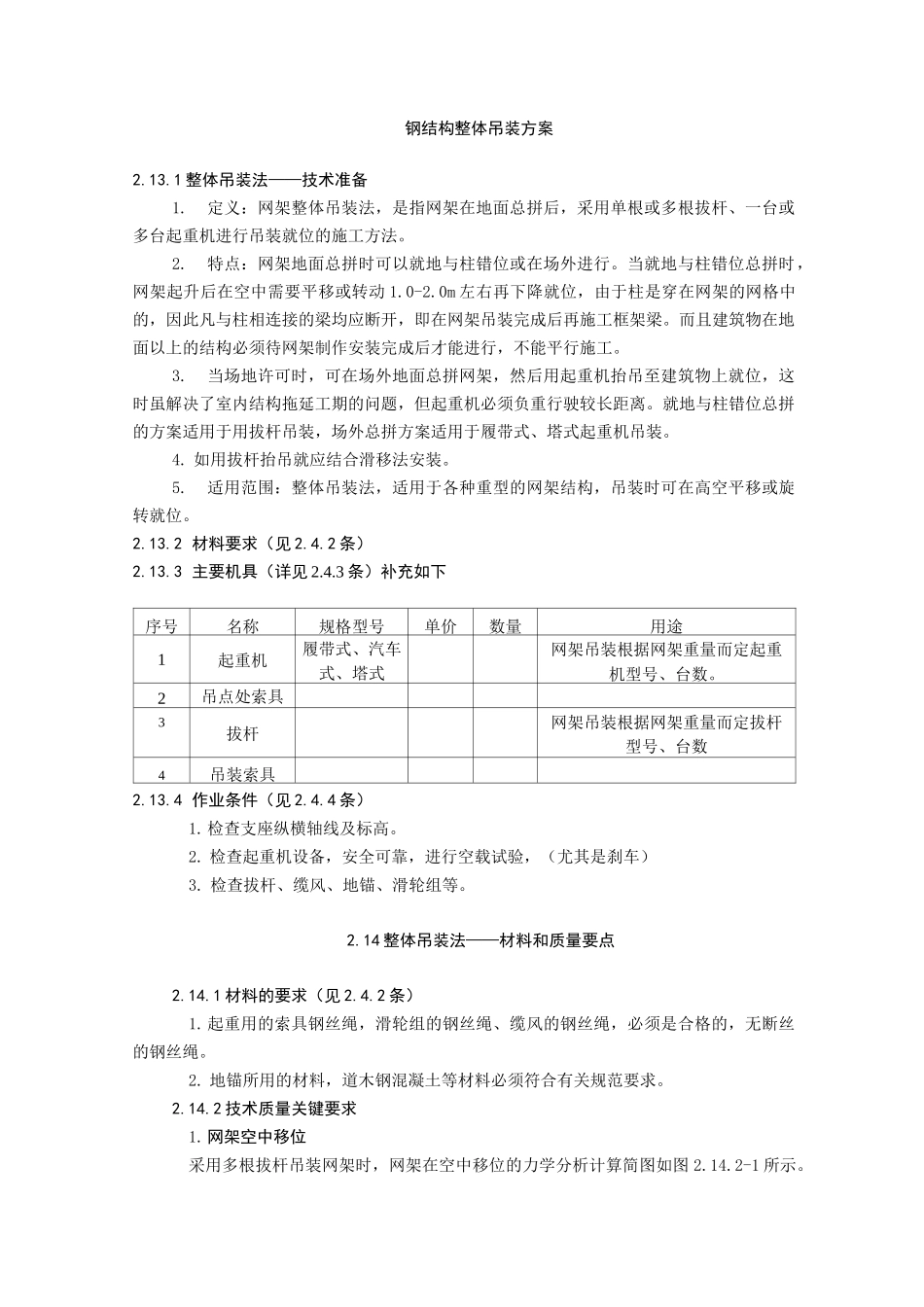

钢结构整体吊装方案2.13.1 整体吊装法——技术准备1.定义:网架整体吊装法,是指网架在地面总拼后,采用单根或多根拔杆、一台或多台起重机进行吊装就位的施工方法。2.特点:网架地面总拼时可以就地与柱错位或在场外进行。当就地与柱错位总拼时,网架起升后在空中需要平移或转动 1.0-2.0m 左右再下降就位,由于柱是穿在网架的网格中的,因此凡与柱相连接的梁均应断开,即在网架吊装完成后再施工框架梁。而且建筑物在地面以上的结构必须待网架制作安装完成后才能进行,不能平行施工。3.当场地许可时,可在场外地面总拼网架,然后用起重机抬吊至建筑物上就位,这时虽解决了室内结构拖延工期的问题,但起重机必须负重行驶较长距离。就地与柱错位总拼的方案适用于用拔杆吊装,场外总拼方案适用于履带式、塔式起重机吊装。4. 如用拔杆抬吊就应结合滑移法安装。5.适用范围:整体吊装法,适用于各种重型的网架结构,吊装时可在高空平移或旋转就位。2.13.2 材料要求(见 2.4.2 条)2.13.3 主要机具(详见 2.4.3 条)补充如下序号名称规格型号单价数量用途1起重机履带式、汽车式、塔式网架吊装根据网架重量而定起重机型号、台数。2吊点处索具3拔杆网架吊装根据网架重量而定拔杆型号、台数4吊装索具2.13.4 作业条件(见 2.4.4 条)1.检查支座纵横轴线及标高。2. 检查起重机设备,安全可靠,进行空载试验,(尤其是刹车)3. 检查拔杆、缆风、地锚、滑轮组等。2.14 整体吊装法——材料和质量要点2.14.1 材料的要求(见 2.4.2 条)1.起重用的索具钢丝绳,滑轮组的钢丝绳、缆风的钢丝绳,必须是合格的,无断丝的钢丝绳。2. 地锚所用的材料,道木钢混凝土等材料必须符合有关规范要求。2.14.2 技术质量关键要求1.网架空中移位采用多根拔杆吊装网架时,网架在空中移位的力学分析计算简图如图 2.14.2-1 所示。网架提升时(图 2.14.2-la),每根拔杆两侧滑轮组夹角相等,上升速度一致,两侧滑轮组受力相等(FF).t1=t2图 2.14.2-1 网架空中移位其水平力也将相等(片=屯),网架只是垂直上升,不会水平移动。此时滑轮组的拉力为:1GFF=-t1=t22sina(2.14.2-1)1式中 G1—每根拔杆所担负的网架、索具等荷载;F、F—一根拔杆两侧起重机滑轮组拉力;t1、t2a1—起重滑轮组与水平面的夹角。网架在空中移位时(图 2.14.2-1b),每根拔杆的同一侧(如同为左侧或右侧)滑轮组钢丝绳徐徐放松、而另一侧滑轮组不动。此时放松一侧的钢丝绳因松弛而拉力 F...
