有砟轨道施工方案设计

有砟轨道施工方案设计_第1页
1/30

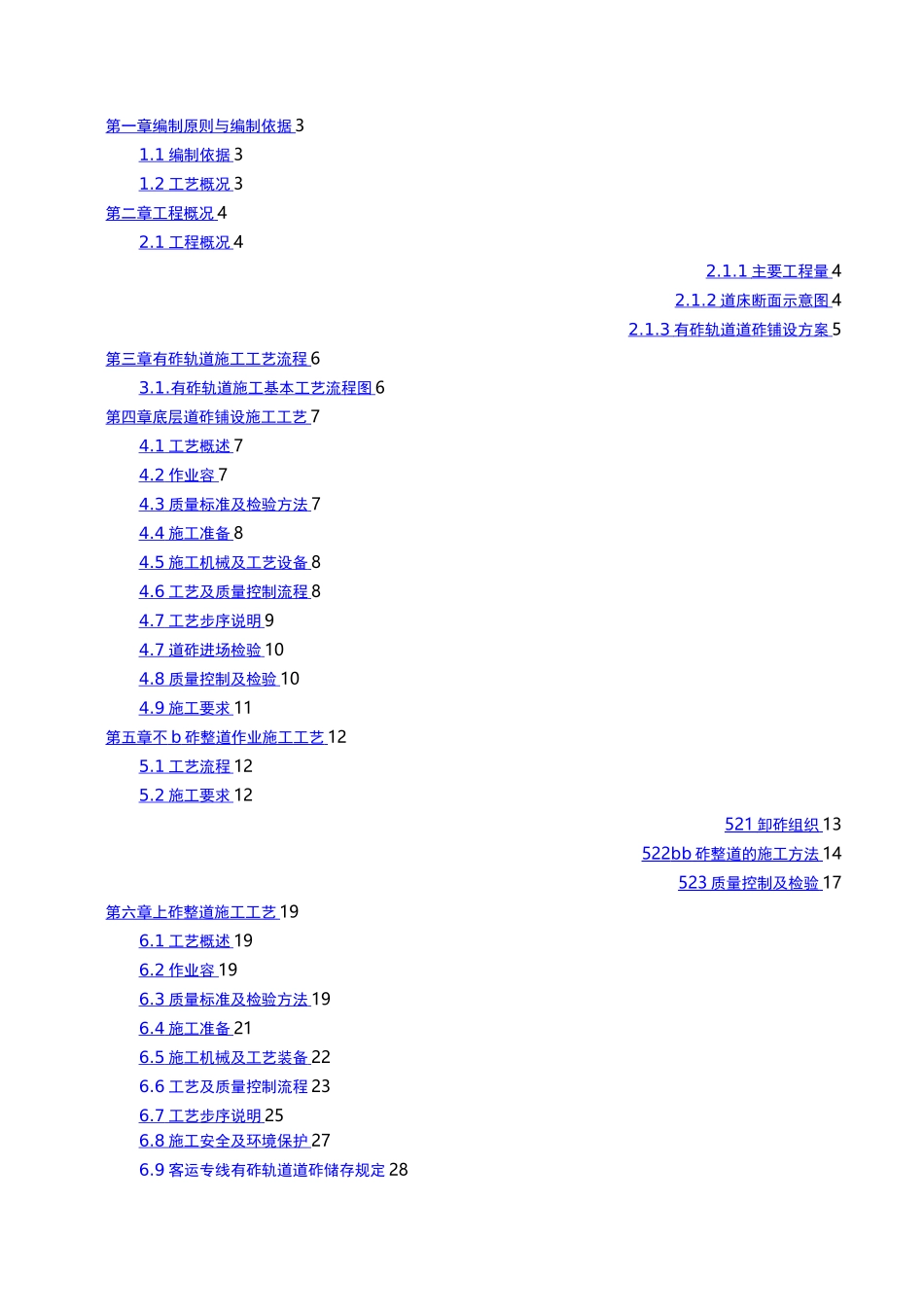

有砟轨道施工方案设计_第2页
2/30
有砟轨道施工方案设计_第3页
3/30
且 g 三一o 二逼却哥工架爲¥玛独半皇昌尋工爭乌二蚩至申堂皇工 9!就凰凰啊早当皿尋工爲¥扌密曲犁翌吏番母第一章编制原则与编制依据 31.1 编制依据 31.2 工艺概况 3第二章工程概况 42.1 工程概况 42.1.1 主要工程量 42.1.2 道床断面示意图 42.1.3 有砟轨道道砟铺设方案 5第三章有砟轨道施工工艺流程 63.1. 有砟轨道施工基本工艺流程图 6第四章底层道砟铺设施工工艺 74.1 工艺概述 74.2 作业容 74.3 质量标准及检验方法 74.4 施工准备 84.5 施工机械及工艺设备 84.6 工艺及质量控制流程 84.7 工艺步序说明 94.7 道砟进场检验 104.8 质量控制及检验 104.9 施工要求 11第五章不 b 砟整道作业施工工艺 125.1 工艺流程 125.2 施工要求 12521 卸砟组织 13522 bb 砟整道的施工方法 14523 质量控制及检验 17第六章上砟整道施工工艺 196.1 工艺概述 196.2 作业容 196.3 质量标准及检验方法 196.4 施工准备 216.5 施工机械及工艺装备 226.6 工艺及质量控制流程 236.7 工艺步序说明 256.8 施工安全及环境保护 276.9 客运专线有砟轨道道砟储存规定 28第一章编制原则与编制依据1.1 编制依据(1)铁道部颁布《高速铁路轨道工程施工技术指南》铁建设[2010]241 号;(2)铁三院《轨道施工图设计交底》;(3)《客运专线铁路工程质量安全监控要点手册》工管技[2009]77 号;(4)《铁路工程基本作业施工安全技术规程》(TB10301-2009);(5)《靑荣城际客运专线施工图设计文件》;(6)建设单位、设计单位、监理单位的相关文件通知;(7)现场实际调查与测量资料。1.2 工艺概况本工艺适用于有砟道床轨道工程铺轨前底层道砟摊铺施工,其工艺为:自卸汽车运送道砟,摊铺机摊铺,压路机压实,其特点为:摊铺效率高,道床平整度好,道床密实度能达到规定要求。第二章工程概况2.1 工程概况中交二航局靑荣城际铁路施工指挥部施工围为 DK102+220~DK168+900,正线长度 66.68km。主要工程量:路基 36.69km;桥梁 29.28km,共 44 座,其中特大桥 17座、大桥 21 座、中桥 6 座;隧道 2 座,分别为马耳山 1 号隧道 305.00m,马耳山2 号隧道 405.00m;箱梁预制场 2 处,其中莱阳制梁场 204 孔,海阳制梁场 437孔;轨枕预制场 1 处,共预制轨枕 899236 根;站场 3 个(莱阳站、海阳北站、桃村北站)2.1.1 主要工程量有砟轨道道砟施工围施工围为 DK102+220-DK168+900...
