图纸会审重点难点

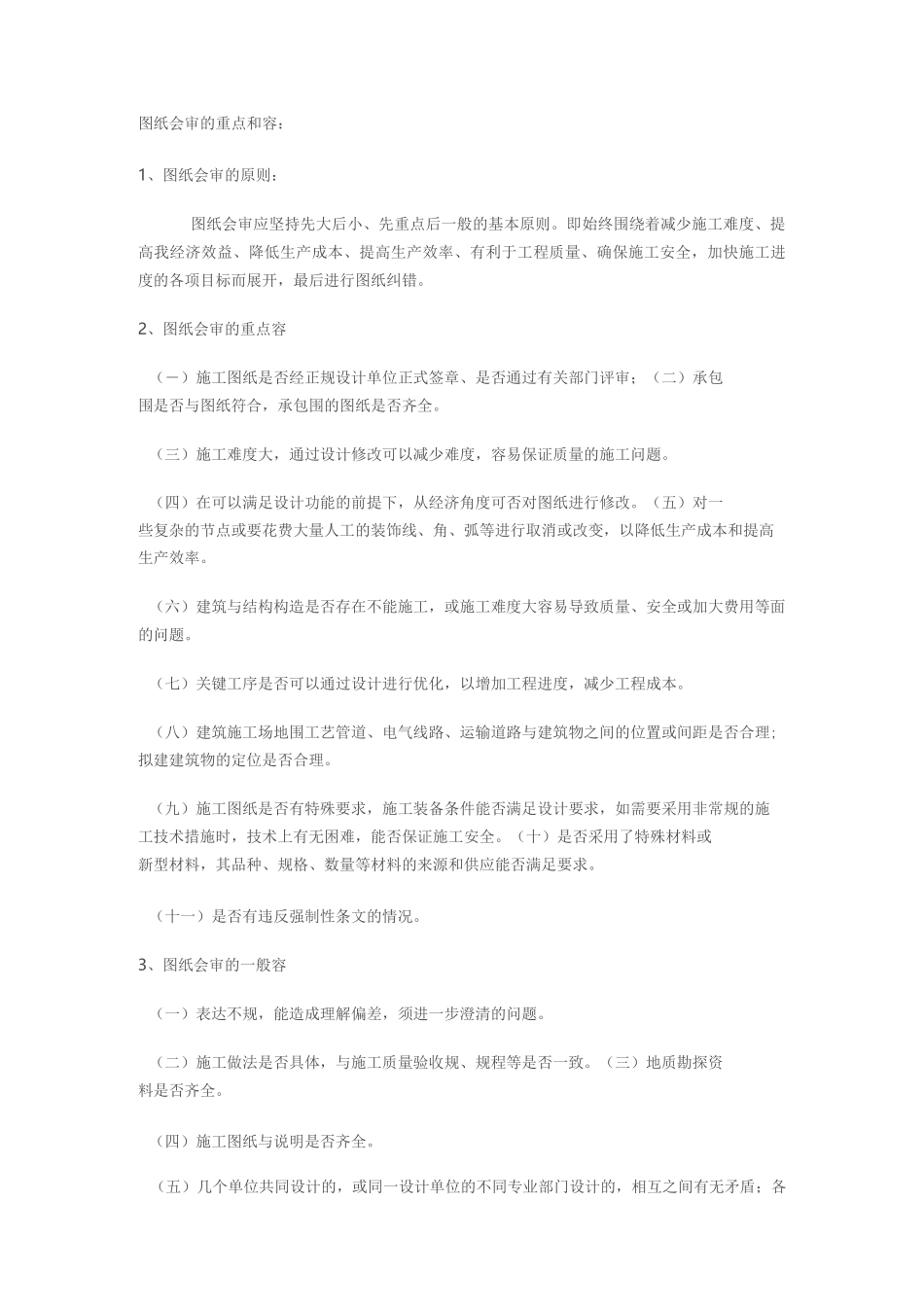

图纸会审重点难点_第1页
1/12

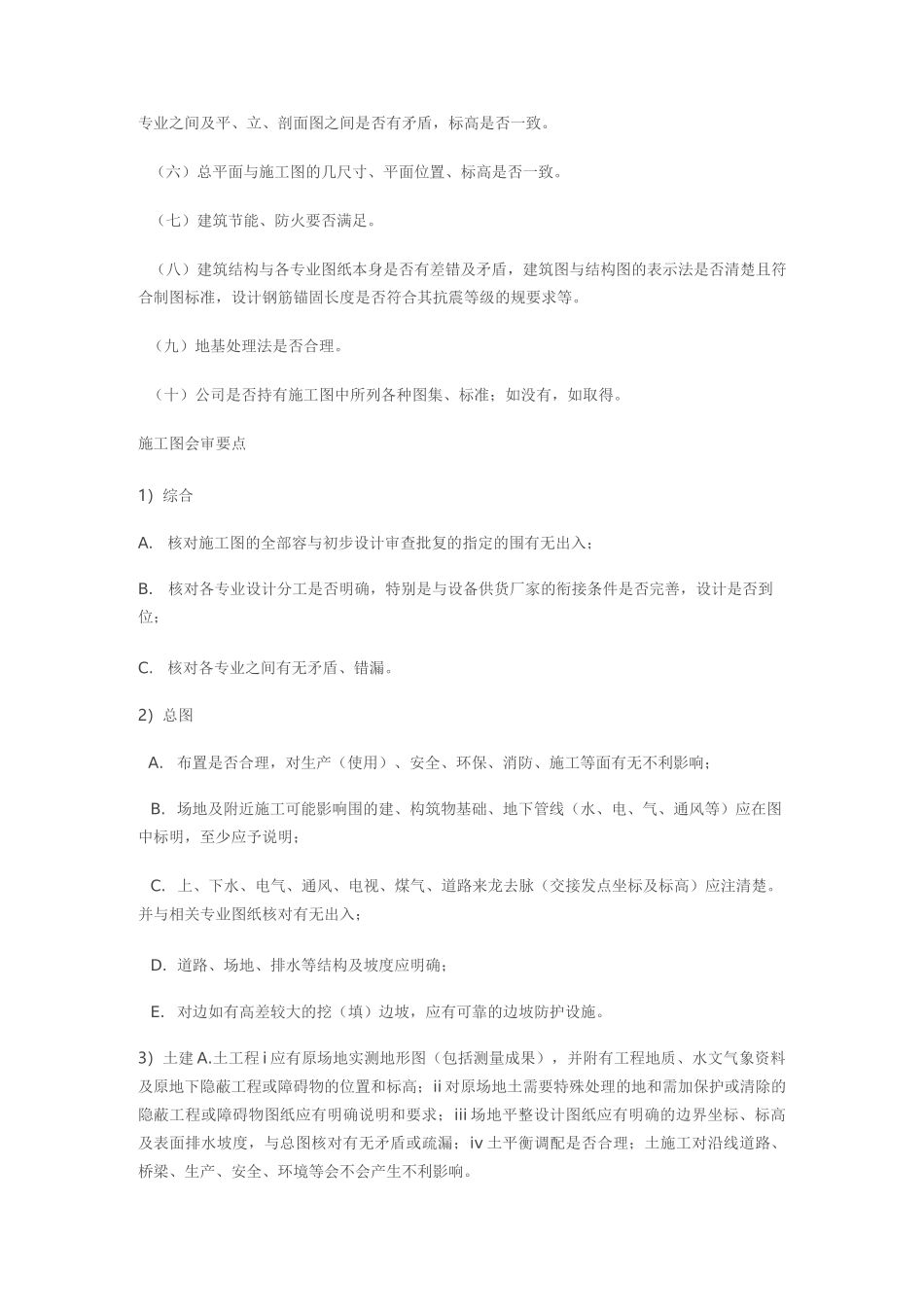

图纸会审重点难点_第2页
2/12

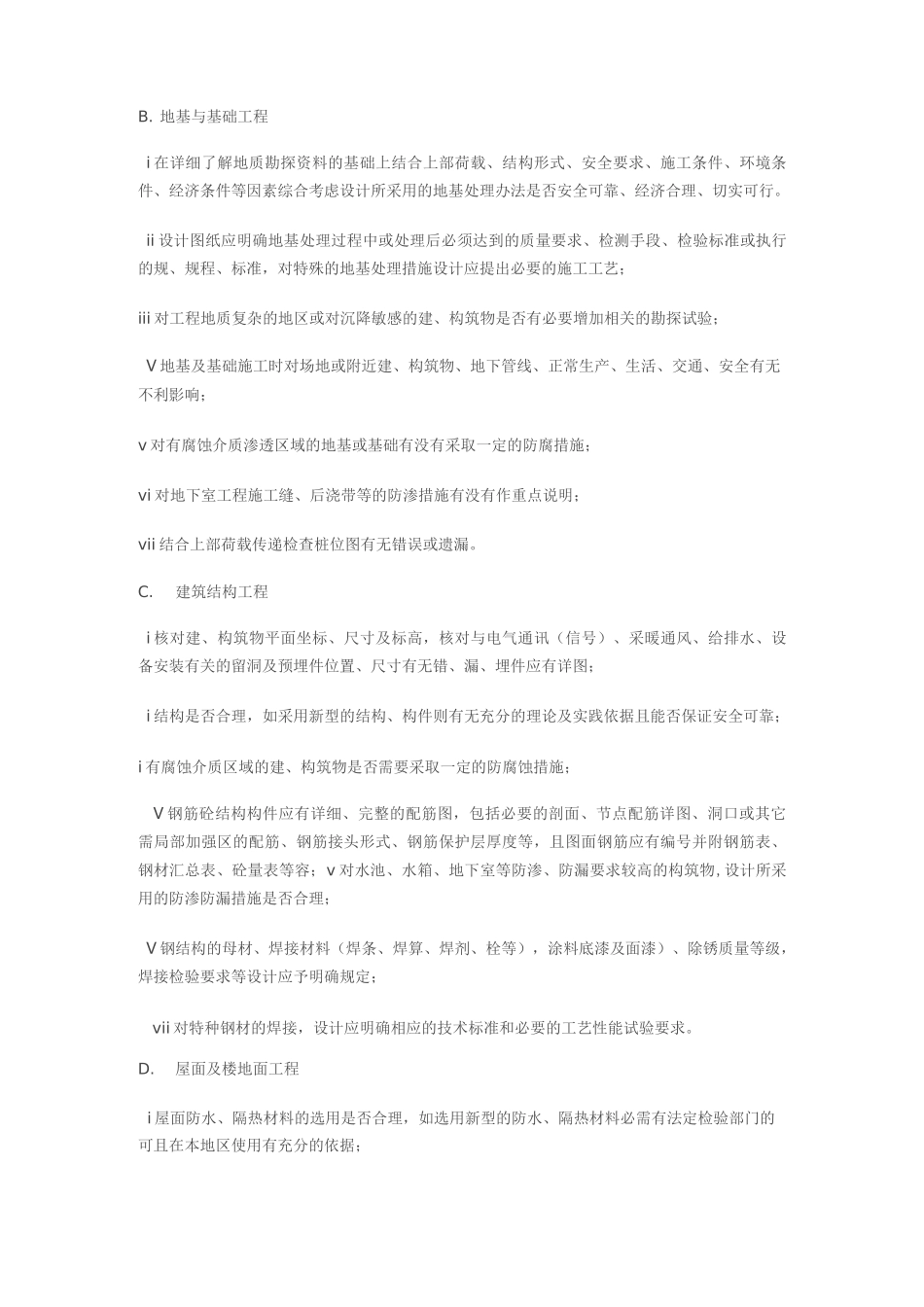

图纸会审重点难点_第3页
3/12
图纸会审的重点和容:1、图纸会审的原则:图纸会审应坚持先大后小、先重点后一般的基本原则。即始终围绕着减少施工难度、提高我经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全,加快施工进度的各项目标而展开,最后进行图纸纠错。2、图纸会审的重点容(―)施工图纸是否经正规设计单位正式签章、是否通过有关部门评审;(二)承包围是否与图纸符合,承包围的图纸是否齐全。(三)施工难度大,通过设计修改可以减少难度,容易保证质量的施工问题。(四)在可以满足设计功能的前提下,从经济角度可否对图纸进行修改。(五)对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变,以降低生产成本和提高生产效率。(六)建筑与结构构造是否存在不能施工,或施工难度大容易导致质量、安全或加大费用等面的问题。(七)关键工序是否可以通过设计进行优化,以增加工程进度,减少工程成本。(八)建筑施工场地围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理;拟建建筑物的定位是否合理。(九)施工图纸是否有特殊要求,施工装备条件能否满足设计要求,如需要采用非常规的施工技术措施时,技术上有无困难,能否保证施工安全。(十)是否采用了特殊材料或新型材料,其品种、规格、数量等材料的来源和供应能否满足要求。(十一)是否有违反强制性条文的情况。3、图纸会审的一般容(一)表达不规,能造成理解偏差,须进一步澄清的问题。(二)施工做法是否具体,与施工质量验收规、规程等是否一致。(三)地质勘探资料是否齐全。(四)施工图纸与说明是否齐全。(五)几个单位共同设计的,或同一设计单位的不同专业部门设计的,相互之间有无矛盾;各专业之间及平、立、剖面图之间是否有矛盾,标高是否一致。(六)总平面与施工图的几尺寸、平面位置、标高是否一致。(七)建筑节能、防火要否满足。(八)建筑结构与各专业图纸本身是否有差错及矛盾,建筑图与结构图的表示法是否清楚且符合制图标准,设计钢筋锚固长度是否符合其抗震等级的规要求等。(九)地基处理法是否合理。(十)公司是否持有施工图中所列各种图集、标准;如没有,如取得。施工图会审要点1)综合A.核对施工图的全部容与初步设计审查批复的指定的围有无出入;B.核对各专业设计分工是否明确,特别是与设备供货厂家的衔接条件是否完善,设计是否到位;C.核对各专业之间有无矛盾、错漏。2)总图A.布置是否合理,对生产(使用)、安全、环...
