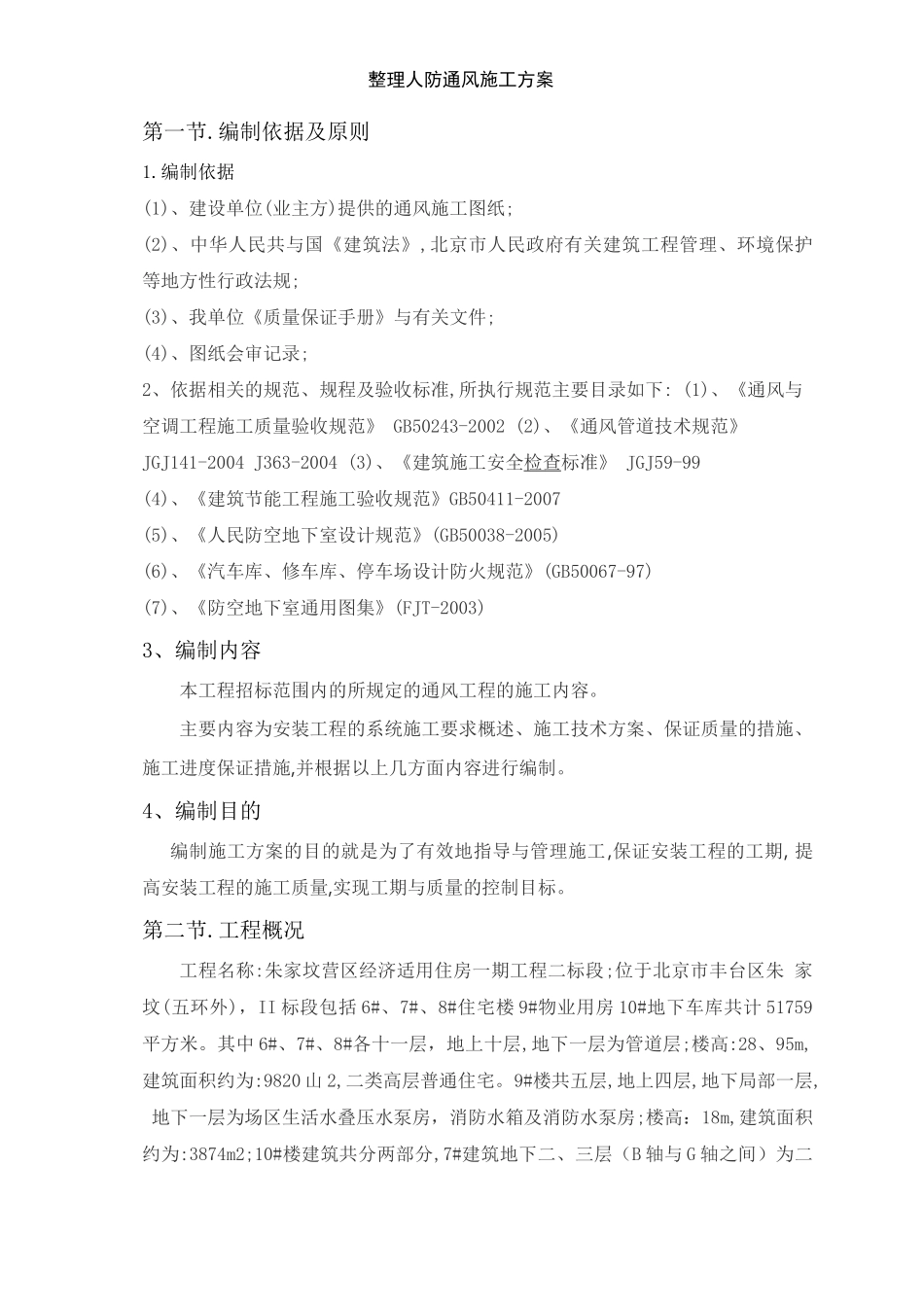

整理人防通风施工方案第一节.编制依据及原则1.编制依据(1)、建设单位(业主方)提供的通风施工图纸;(2)、中华人民共与国《建筑法》,北京市人民政府有关建筑工程管理、环境保护等地方性行政法规;(3)、我单位《质量保证手册》与有关文件;(4)、图纸会审记录;2、依据相关的规范、规程及验收标准,所执行规范主要目录如下:(1)、《通风与空调工程施工质量验收规范》GB50243-2002(2)、《通风管道技术规范》JGJ141-2004J363-2004(3)、《建筑施工安全检查标准》JGJ59-99(4)、《建筑节能工程施工验收规范》GB50411-2007(5)、《人民防空地下室设计规范》(GB50038-2005)(6)、《汽车库、修车库、停车场设计防火规范》(GB50067-97)(7)、《防空地下室通用图集》(FJT-2003)3、编制内容本工程招标范围内的所规定的通风工程的施工内容。主要内容为安装工程的系统施工要求概述、施工技术方案、保证质量的措施、施工进度保证措施,并根据以上几方面内容进行编制。4、编制目的编制施工方案的目的就是为了有效地指导与管理施工,保证安装工程的工期,提高安装工程的施工质量,实现工期与质量的控制目标。第二节.工程概况工程名称:朱家坟营区经济适用住房一期工程二标段;位于北京市丰台区朱家坟(五环外)，II标段包括6#、7#、8#住宅楼9#物业用房10#地下车库共计51759平方米。其中6#、7#、8#各十一层，地上十层,地下一层为管道层;楼高:28、95m,建筑面积约为:9820山2,二类高层普通住宅。9#楼共五层,地上四层,地下局部一层,地下一层为场区生活水叠压水泵房，消防水箱及消防水泵房;楼高：18m,建筑面积约为:3874m2;10#楼建筑共分两部分,7#建筑地下二、三层（B轴与G轴之间）为二整理人防通风施工方案等人员掩蔽,抗力等级5级,防化级别为丙类,平时为人员活动室,战时为五级二类人员掩蔽;10#建筑的地下一层（1-A轴至1-J轴之间）为车库,地下二层（2-A轴至2-J轴）平时为车库，战时为六级戊类物品的物资库；各栋楼安装工程包括:6#、7#、8#楼卫生间排气、管道层排风,9#楼卫生间排气,10#楼车库部分全部通风工程安装。第三节.系统施工要求概述1、卫生间及地下室排气系统卫生间排气风道采用镀锌铁皮制作,地下室配电间排气系统管道采用加厚铁皮制作,加厚为常用标准加厚一号。风道在配电室墙外设置一个70°简易防火阀,外墙为防雨百叶风口。钢板风管板材厚度（mm）类别风管直径冰、长边尺寸b、圆形风管矩形风管除尘系统风管中、低压系统高压系统D(b)W3200、50、50、751、5320(D(b)W4500、60、60、751、5450(D(b)W6300、750、60、752、0630
