ADS软件学习 基础教程VIP专享

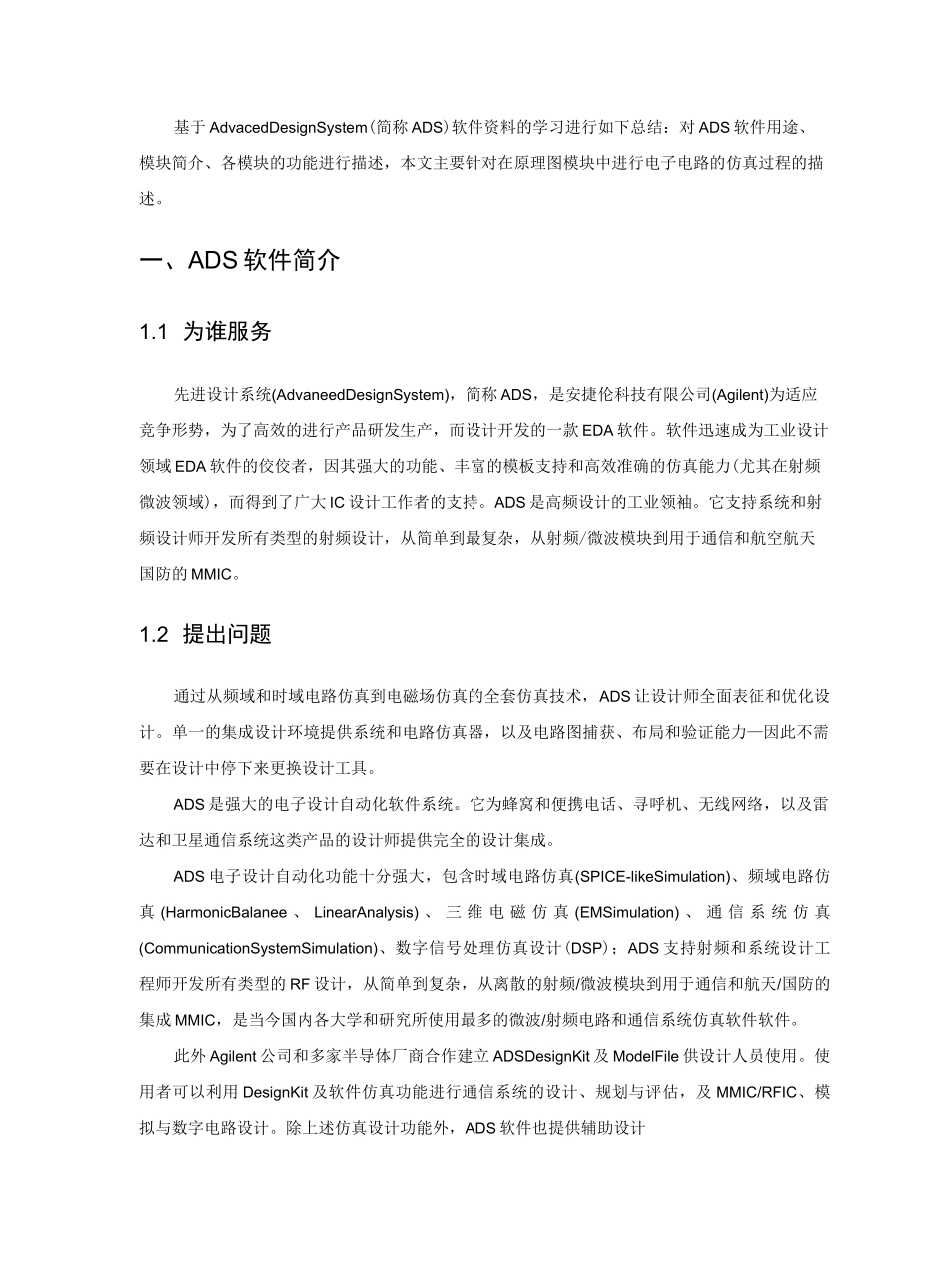

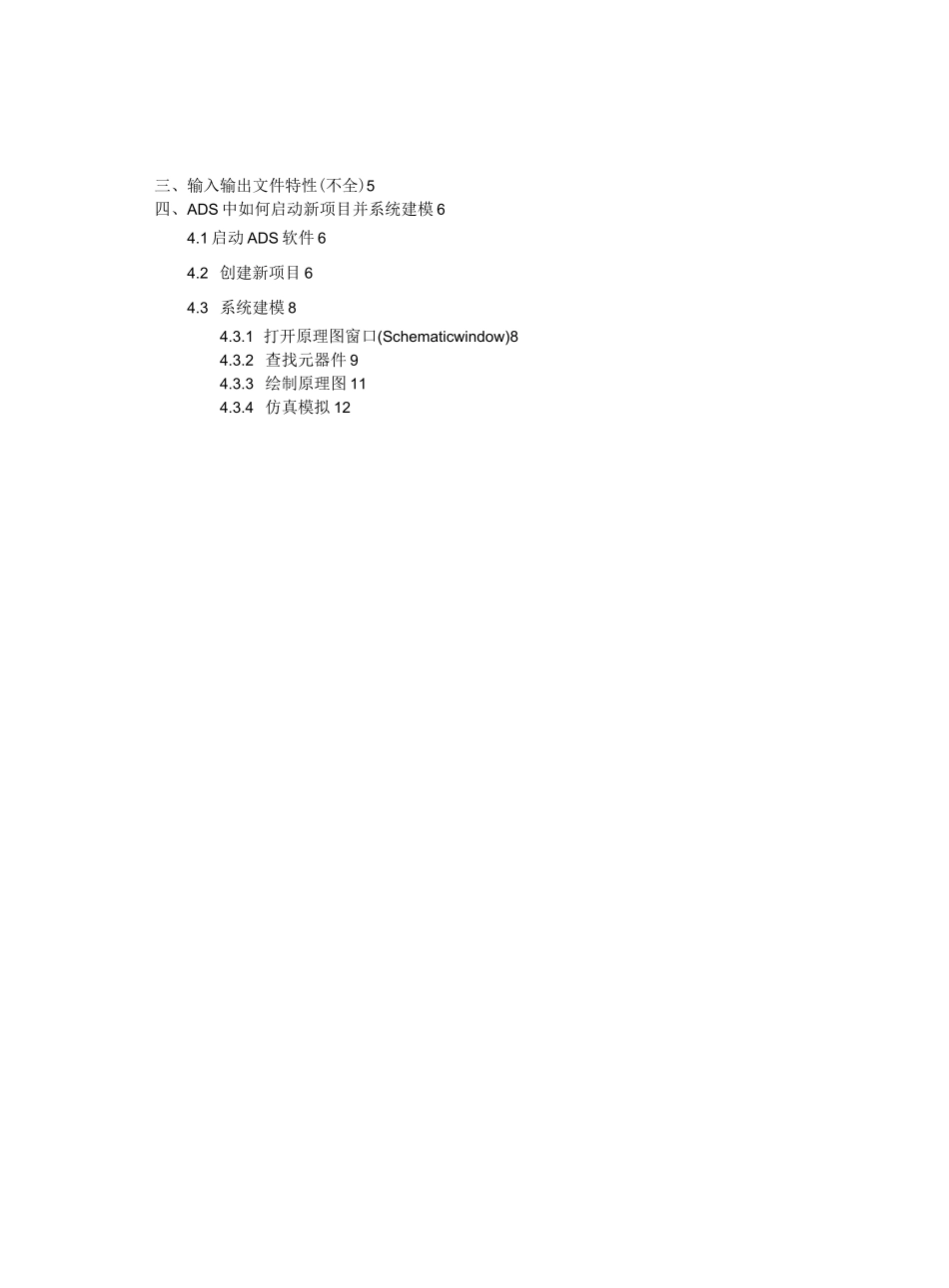

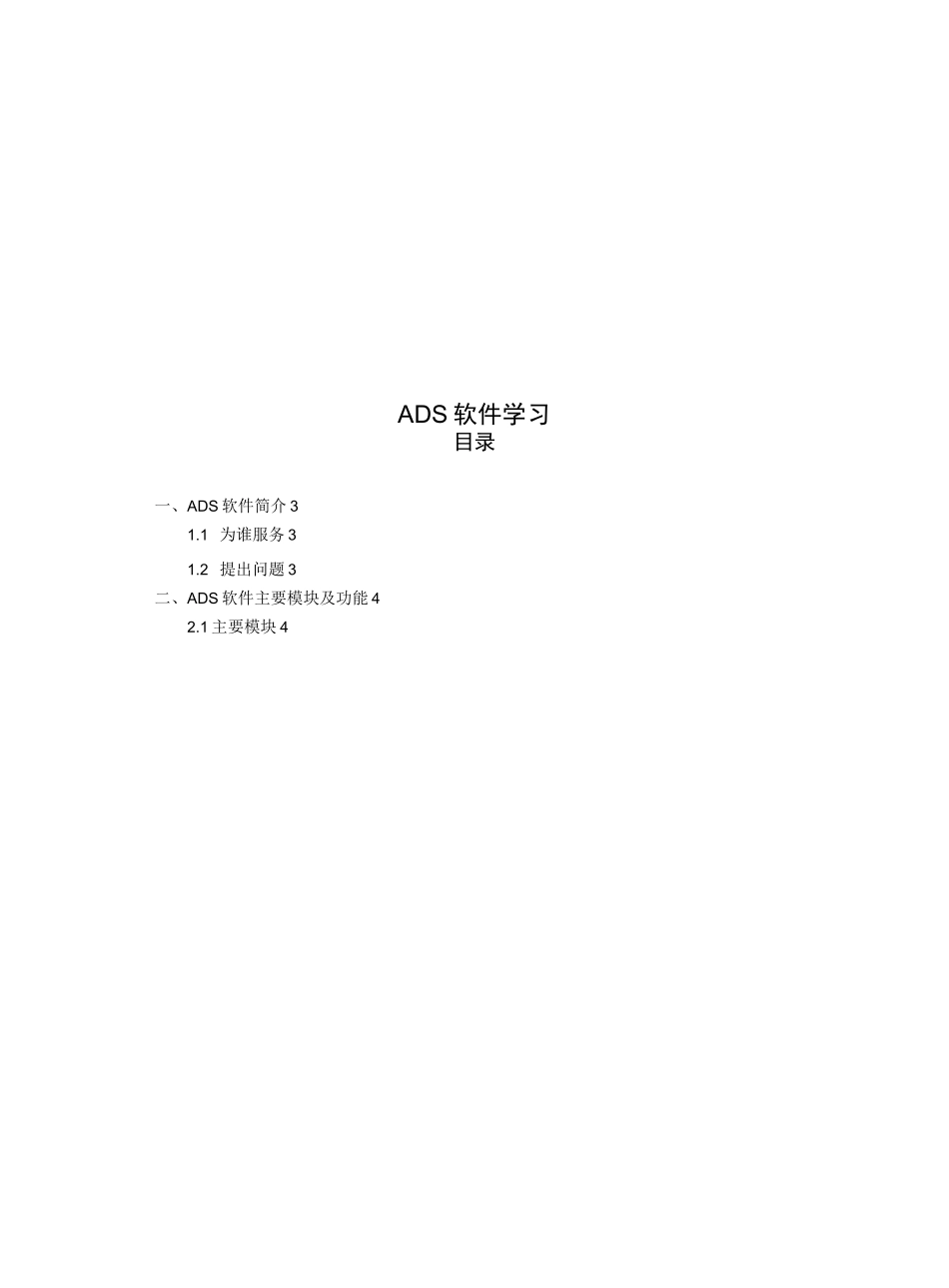

ADS 软件学习目录一、ADS 软件简介 31.1 为谁服务 31.2 提出问题 3二、ADS 软件主要模块及功能 42.1 主要模块 4三、输入输出文件特性(不全)5四、ADS 中如何启动新项目并系统建模 64.1 启动 ADS 软件 64.2 创建新项目 64.3 系统建模 84.3.1 打开原理图窗口(Schematicwindow)84.3.2 查找元器件 94.3.3 绘制原理图 114.3.4 仿真模拟 12基于 AdvacedDesignSystem(简称 ADS)软件资料的学习进行如下总结：对 ADS 软件用途、模块简介、各模块的功能进行描述，本文主要针对在原理图模块中进行电子电路的仿真过程的描述。一、ADS 软件简介1.1 为谁服务先进设计系统(AdvaneedDesignSystem)，简称 ADS，是安捷伦科技有限公司(Agilent)为适应竞争形势，为了高效的进行产品研发生产，而设计开发的一款 EDA 软件。软件迅速成为工业设计领域 EDA 软件的佼佼者，因其强大的功能、丰富的模板支持和高效准确的仿真能力(尤其在射频微波领域)，而得到了广大 IC 设计工作者的支持。ADS 是高频设计的工业领袖。它支持系统和射频设计师开发所有类型的射频设计，从简单到最复杂，从射频/微波模块到用于通信和航空航天国防的 MMIC。1.2 提出问题通过从频域和时域电路仿真到电磁场仿真的全套仿真技术，ADS 让设计师全面表征和优化设计。单一的集成设计环境提供系统和电路仿真器，以及电路图捕获、布局和验证能力—因此不需要在设计中停下来更换设计工具。ADS 是强大的电子设计自动化软件系统。它为蜂窝和便携电话、寻呼机、无线网络，以及雷达和卫星通信系统这类产品的设计师提供完全的设计集成。ADS 电子设计自动化功能十分强大，包含时域电路仿真(SPICE-likeSimulation)、频域电路仿真 (HarmonicBalanee 、 LinearAnalysis) 、 三 维 电 磁 仿 真 (EMSimulation) 、 通 信 系 统 仿 真(CommunicationSystemSimulation)、数字信号处理仿真设计(DSP)；ADS 支持射频和系统设计工程师开发所有类型的 RF 设计，从简单到复杂，从离散的射频/微波模块到用于通信和航天/国防的集成 MMIC，是当今国内各大学和研究所使用最多的微波/射频电路和通信系统仿真软件软件。此外 Agilent 公司和多家半导体厂商合作建立 ADSDesignKit 及 ModelFile 供设计人员使用。使用者可以利用 DesignKit 及软件仿真功能进行通信系统的设计、规划与评估，及 MMIC/RFIC、模拟与数字电路设计。除上述仿真设计功能外，ADS 软...
