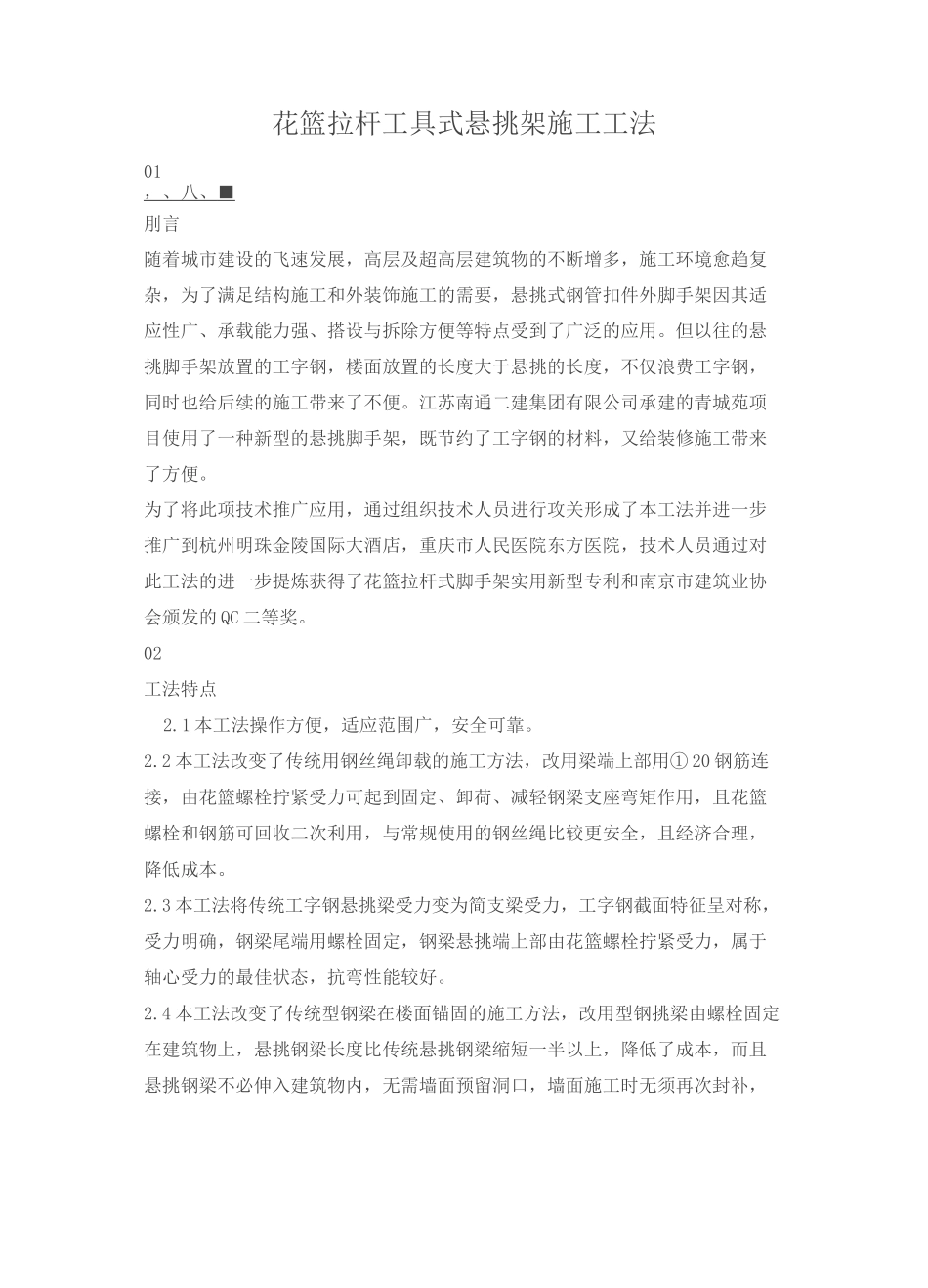

花篮拉杆工具式悬挑架施工工法01，、八、 ■ 刖言随着城市建设的飞速发展，高层及超高层建筑物的不断增多，施工环境愈趋复杂，为了满足结构施工和外装饰施工的需要，悬挑式钢管扣件外脚手架因其适应性广、承载能力强、搭设与拆除方便等特点受到了广泛的应用。但以往的悬挑脚手架放置的工字钢，楼面放置的长度大于悬挑的长度，不仅浪费工字钢，同时也给后续的施工带来了不便。江苏南通二建集团有限公司承建的青城苑项目使用了一种新型的悬挑脚手架，既节约了工字钢的材料，又给装修施工带来了方便。为了将此项技术推广应用，通过组织技术人员进行攻关形成了本工法并进一步推广到杭州明珠金陵国际大酒店，重庆市人民医院东方医院，技术人员通过对此工法的进一步提炼获得了花篮拉杆式脚手架实用新型专利和南京市建筑业协会颁发的 QC 二等奖。02工法特点2.1 本工法操作方便，适应范围广，安全可靠。2.2 本工法改变了传统用钢丝绳卸载的施工方法，改用梁端上部用① 20 钢筋连接，由花篮螺栓拧紧受力可起到固定、卸荷、减轻钢梁支座弯矩作用，且花篮螺栓和钢筋可回收二次利用，与常规使用的钢丝绳比较更安全，且经济合理，降低成本。2.3 本工法将传统工字钢悬挑梁受力变为简支梁受力，工字钢截面特征呈对称，受力明确，钢梁尾端用螺栓固定，钢梁悬挑端上部由花篮螺栓拧紧受力，属于轴心受力的最佳状态，抗弯性能较好。2.4 本工法改变了传统型钢梁在楼面锚固的施工方法，改用型钢挑梁由螺栓固定在建筑物上，悬挑钢梁长度比传统悬挑钢梁缩短一半以上，降低了成本，而且悬挑钢梁不必伸入建筑物内，无需墙面预留洞口，墙面施工时无须再次封补，对后续作业楼层面地坪施工不影响，无需等悬挑钢梁拆除后再进行地坪施工，降低了洞口渗水的质量通病又缩短了工期。2.5 本工法悬挑钢梁上部基本与混凝土楼层面持平，铺上旧模板后防护到位，便于清理。03适用范围适用于高层建筑主体结构四周悬挑阳台较少建筑，尤其适用于框架结构。04工艺原理悬挑架结构体系由水平钢梁和花篮螺杆两部分组成。斜拉式悬挑架，型钢梁的力学模型为简支结构，挑梁由工字钢一端固定于主体结构,挑梁与建筑物之间连结采用经热处理的 10.9 级的高强螺栓，斜拉式园钢拉杆固定在上部主体结构上，斜拉杆、通过钢板相互连接，由花篮螺栓拧紧受力，组成一个三角形型钢承重体系。05施工工艺流程及操作要点5.1.工艺流程搭设准备工作一悬挑架体材料制作一悬挑架体材料检查一墙体圈梁埋设套...
