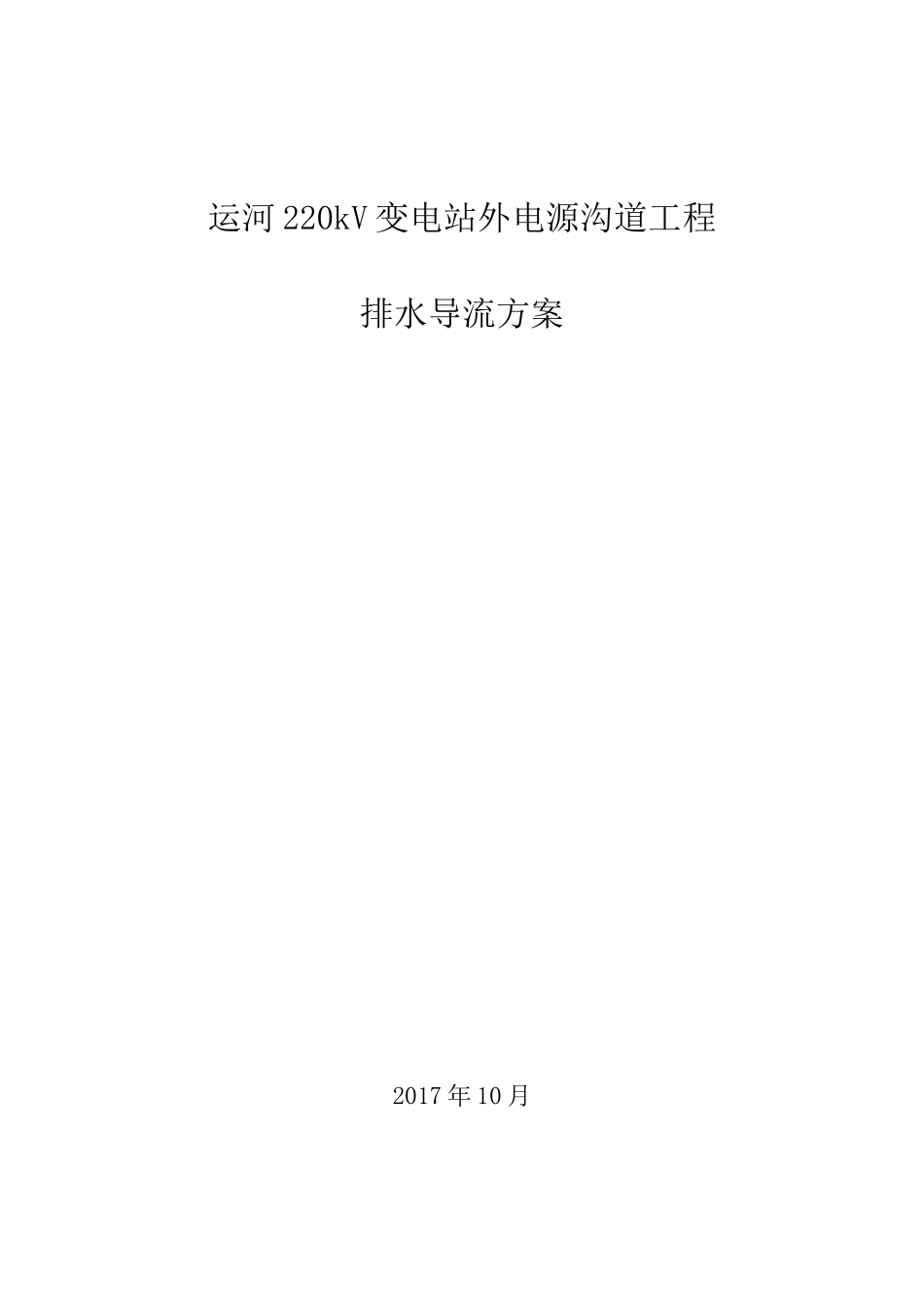

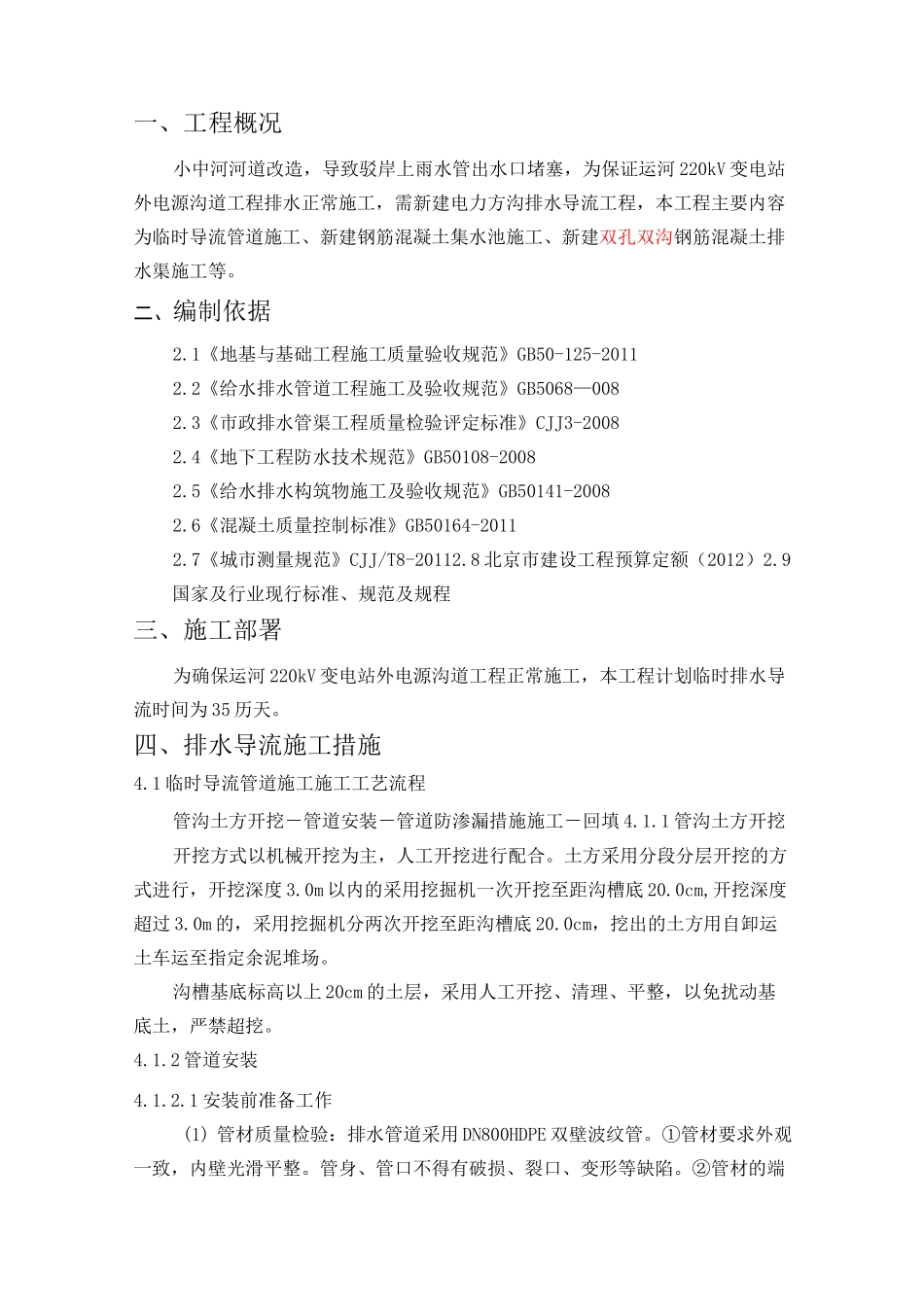

运河 220kV 变电站外电源沟道工程排水导流方案2017 年 10 月一、工程概况小中河河道改造，导致驳岸上雨水管出水口堵塞，为保证运河 220kV 变电站外电源沟道工程排水正常施工，需新建电力方沟排水导流工程，本工程主要内容为临时导流管道施工、新建钢筋混凝土集水池施工、新建双孔双沟钢筋混凝土排水渠施工等。二、编制依据2.1《地基与基础工程施工质量验收规范》GB50-125-20112.2《给水排水管道工程施工及验收规范》GB5068—0082.3《市政排水管渠工程质量检验评定标准》CJJ3-20082.4《地下工程防水技术规范》GB50108-20082.5《给水排水构筑物施工及验收规范》GB50141-20082.6《混凝土质量控制标准》GB50164-20112.7《城市测量规范》CJJ/T8-20112.8 北京市建设工程预算定额（2012）2.9国家及行业现行标准、规范及规程三、施工部署为确保运河 220kV 变电站外电源沟道工程正常施工，本工程计划临时排水导流时间为 35 历天。四、排水导流施工措施4.1 临时导流管道施工施工工艺流程管沟土方开挖－管道安装－管道防渗漏措施施工－回填 4.1.1 管沟土方开挖开挖方式以机械开挖为主，人工开挖进行配合。土方采用分段分层开挖的方式进行，开挖深度 3.0m 以内的采用挖掘机一次开挖至距沟槽底 20.0cm,开挖深度超过 3.0m 的，采用挖掘机分两次开挖至距沟槽底 20.0cm，挖出的土方用自卸运土车运至指定余泥堆场。沟槽基底标高以上 20cm 的土层，采用人工开挖、清理、平整，以免扰动基底土，严禁超挖。4.1.2 管道安装4.1.2.1 安装前准备工作(1) 管材质量检验：排水管道采用 DN800HDPE 双壁波纹管。①管材要求外观一致，内壁光滑平整。管身、管口不得有破损、裂口、变形等缺陷。②管材的端面应平整，与管中心轴线垂直，轴向不得有明显的弯曲现象。管材插口外径、承口内径的尺寸及圆度必须符合产品标准的规定。(2) 接口胶圈质量检验管道接口所用橡胶圈的性能、尺寸应符合设计要求。橡胶圈外观应光滑平整，不得有气孔、裂缝、卷皱、破损、重皮和接缝现象。检查证明胶圈出厂检验质量合格的检验报告；产品达到现场后，要抽检 5%的密封胶圈的硬度、压缩率、抗拉力，其值不得小于出厂合格标准。(3) 管道基础质量①土弧基础。②遇多石或槽底不满足规范要求地段采用砂基础。(4) 机具准备根据管道直径的大小，选择合适的汽车吊、挖掘机、运输汽车、机动翻斗车、推土机、振动夯、蛙式打夯机、切管机、导链、手拉葫芦、等机具组合进行管道的安...
