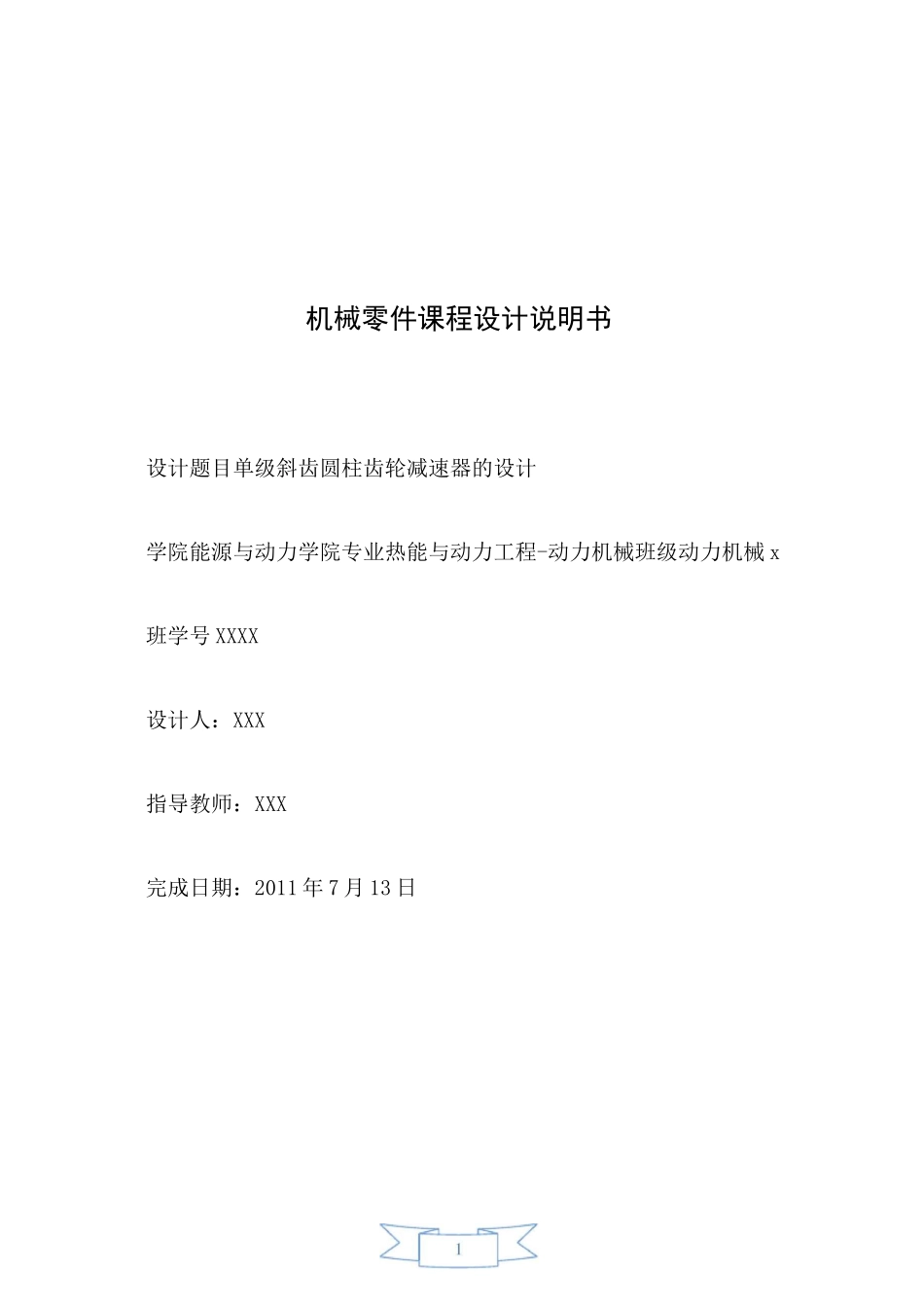

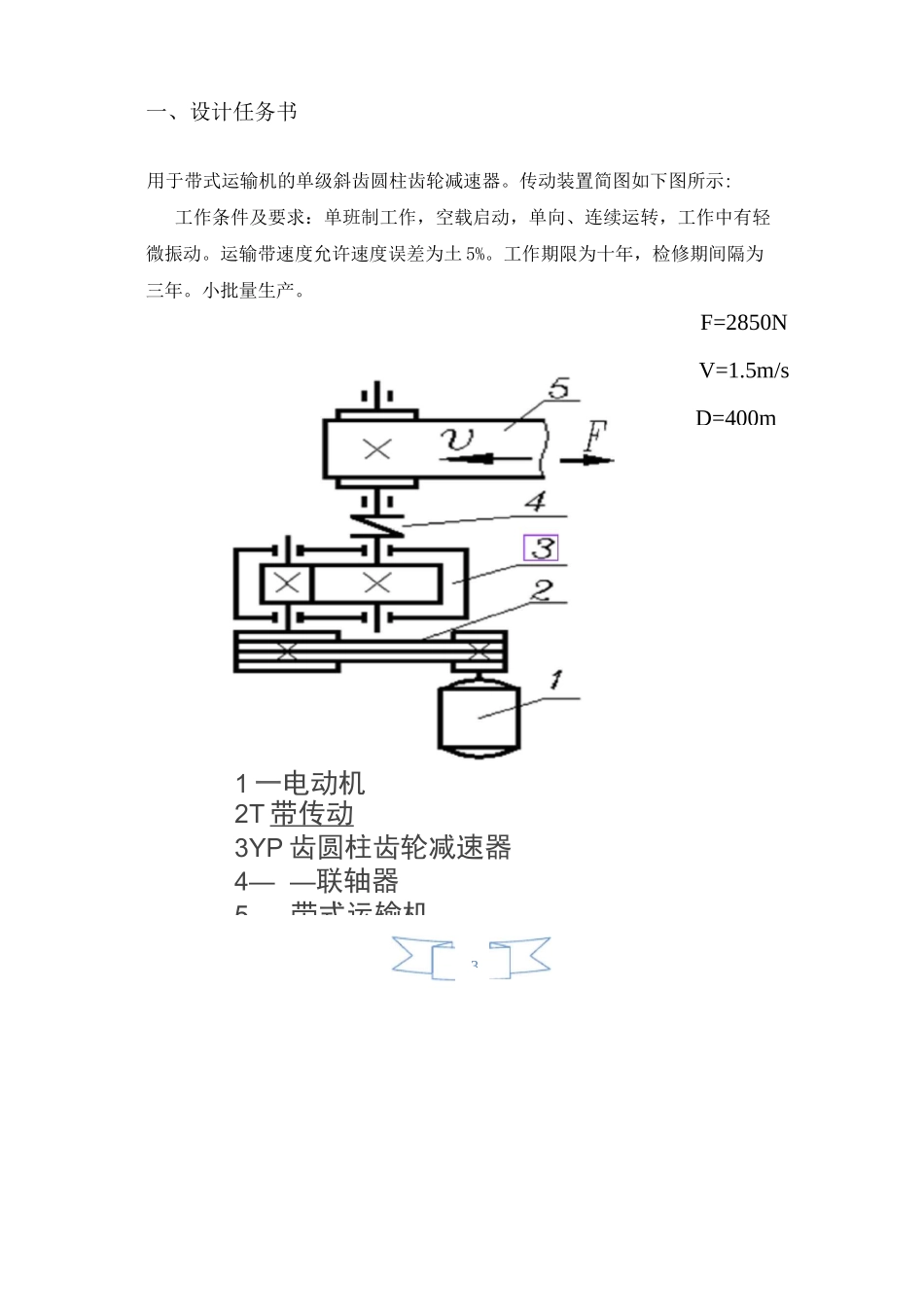

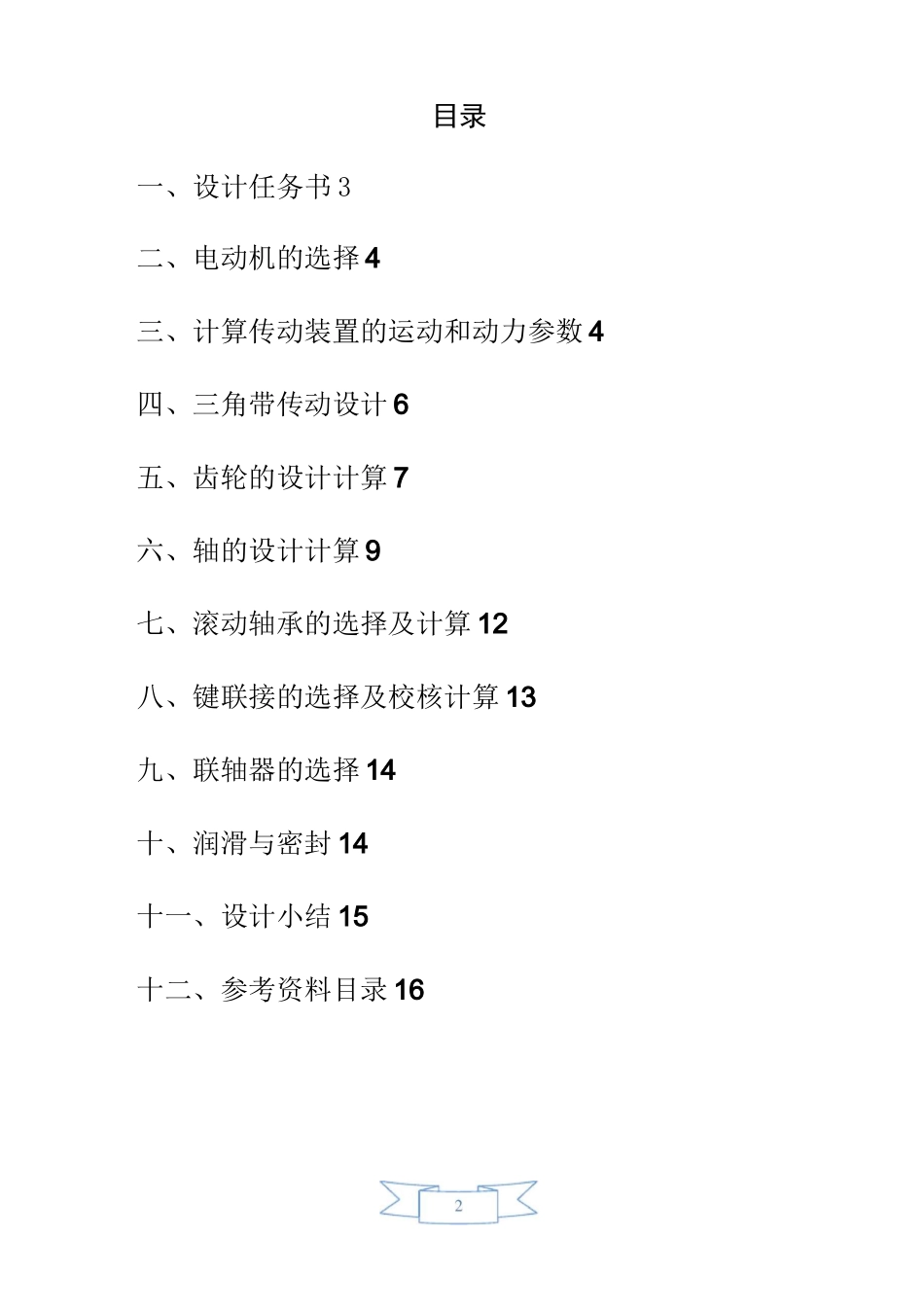

机械零件课程设计说明书设计题目单级斜齿圆柱齿轮减速器的设计学院能源与动力学院专业热能与动力工程-动力机械班级动力机械 x班学号 XXXX设计人:XXX指导教师:XXX完成日期:2011 年 7 月 13 日目录一、设计任务书 3二、电动机的选择 4三、计算传动装置的运动和动力参数 4四、三角带传动设计 6五、齿轮的设计计算 7六、轴的设计计算 9七、滚动轴承的选择及计算 12八、键联接的选择及校核计算 13九、联轴器的选择 14十、润滑与密封 14十一、设计小结 15十二、参考资料目录 16F=2850NV=1.5m/sD=400m1 一电动机2T 带传动3YP 齿圆柱齿轮减速器4— —联轴器5— 带式运输机一、设计任务书用于带式运输机的单级斜齿圆柱齿轮减速器。传动装置简图如下图所示:工作条件及要求:单班制工作,空载启动,单向、连续运转,工作中有轻微振动。运输带速度允许速度误差为土 5%。工作期限为十年,检修期间隔为三年。小批量生产。3二、电动机的选择1、电动机类型的选择:Y 系列全封闭自扇冷鼠笼型三箱异步电机2、电动机功率的选择:(1)电动机工作所需的有效功率为:Pw=Fw•Vw/1000=2850*1.5/1000=4.275Kw(2) 传动机装置的总功率:耳=耳.耳 2•耳•耳•耳=0.96x0.98x0.98x0.98x0.99x0.96=012345.876(3)电机所需的工作功率:P=Pw/总=4.88Kw耳■总查表得:Ped=5.5Kw选电动机型号:Y132M2-6则 n 满=960r/min三、运动参数及动力参数计算1、计算总传动比及分配各级的传动比工作机的转速 n=60x1000v/(nD)=60x1000x1.5/(3.14x400)=71.62r/mini 总=口满/n=960/71.62=14.40查表取 i 带=3 贝 i 齿=14.40/3=4.80P=4.88Kw设计计算及说明2、计算各轴转速n0=n 满=960r/minnI=n/i 带=960/3=320r/minnll=nI/i 齿=320/4.80=66.67r/minnw=nII=66.67r/min3、计算各轴的功率(KW)Po=P=4.88kwPI=Px0.96=4.68kwPH=PIx0.995x0.97=4.52kwPw=4.52x0.995x0.98=4.41KW4、计算各轴扭矩(N•m)I 轴 T1=9550PI/nI=9550x4.68/320=139.67NmII 轴 TII=9550PII/nII=9550x4.52/66.67=647.46Nm工作轴 Tw=9550Pw/nw=9550x4.41/66.67=631.70Nm电动机轴输出转矩 T0=9550P0/nm=9550x4.88/960=48.55Nm参数电动机轴I 轴II 轴工作轴转速(r/min)96032066.6766.67功率(kw)4.884.684.524.41转矩 T(N•m)48.55139.67647.46637.70传动比 i3.004.801.00效率耳0.960.9660.976设计计算及说明结果四、三角带传动设计(1)选择普通 V 带选用 A 型普通Pc=KaP=l.lx...
