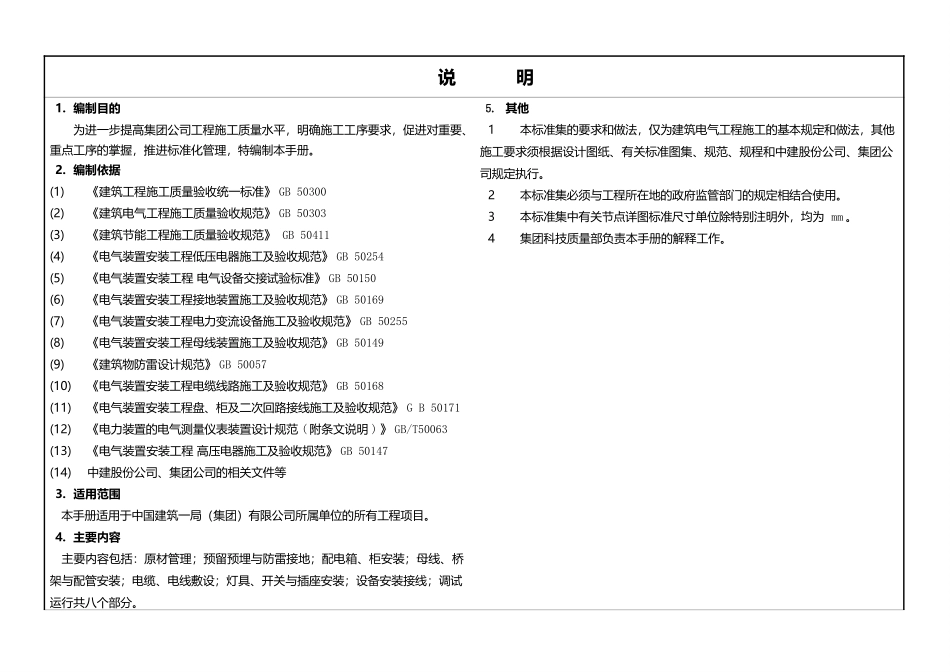

2018年12月精品工程实施手册建筑电气工程分册（2018版）说明1.编制目的为进一步提高集团公司工程施工质量水平，明确施工工序要求，促进对重要、重点工序的掌握，推进标准化管理，特编制本手册。2.编制依据(1)《建筑工程施工质量验收统一标准》GB50300(2)《建筑电气工程施工质量验收规范》GB50303(3)《建筑节能工程施工质量验收规范》GB50411(4)《电气装置安装工程低压电器施工及验收规范》GB50254(5)《电气装置安装工程电气设备交接试验标准》GB50150(6)《电气装置安装工程接地装置施工及验收规范》GB50169(7)《电气装置安装工程电力变流设备施工及验收规范》GB50255(8)《电气装置安装工程母线装置施工及验收规范》GB50149(9)《建筑物防雷设计规范》GB50057(10)《电气装置安装工程电缆线路施工及验收规范》GB50168(11)《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171(12)《电力装置的电气测量仪表装置设计规范(附条文说明)》GB/T50063(13)《电气装置安装工程高压电器施工及验收规范》GB50147(14)中建股份公司、集团公司的相关文件等3.适用范围本手册适用于中国建筑一局（集团）有限公司所属单位的所有工程项目。4.主要内容主要内容包括：原材管理；预留预埋与防雷接地；配电箱、柜安装；母线、桥架与配管安装；电缆、电线敷设；灯具、开关与插座安装；设备安装接线；调试运行共八个部分。5.其他1本标准集的要求和做法，仅为建筑电气工程施工的基本规定和做法，其他施工要求须根据设计图纸、有关标准图集、规范、规程和中建股份公司、集团公司规定执行。2本标准集必须与工程所在地的政府监管部门的规定相结合使用。3本标准集中有关节点详图标准尺寸单位除特别注明外，均为mm。4集团科技质量部负责本手册的解释工作。精品工程实施手册（建筑电气工程分册）目录1施工管理流程12原材料管理21.进场验收：22.取样复试43.保管存放：63预留预埋及防雷接地81.预留预埋：82.防雷接地：153.3等电位：284配电盘柜安装305母线、桥架及配管安装355.1母线安装：3555.2桥架安装：3885.3配管安装：4336电缆电线敷设4557照明、开关与插座安装491.照明灯具安装492.开关插座安装558设备安装接线571.动力设备安装572.设备末端接线689调试运行721.绝缘试验732.直流电阻测试743.交流耐压试验754.特性试验765.接地电阻测试766.电气系统调试77电气工程正文施工阶段■原材管理□预留预埋□防雷接地□配电盘柜安装□母线、桥架、配管□电缆电线敷设□照明开关插座□设备安装接线□调试运行1施工管理流程原材管理进场验收取样复试保管存放预留预埋预留预埋防雷接地防雷接地接地测试配电盘、柜安等电位装母线安装母线、桥架及配管安装桥架安装配管安装电缆、电线敷电缆电线绝缘测试设敷设灯具安装照明系统通灯具、开关与电试运行插座安装开关插座安装设备单机试动力系统调设备安装接线动力设备安设备末端接运行试装线调试运行验收移交依据规范、标准：1.《建筑工程施工质量验收统一标准》（GB50300）2.《建筑电气工程施工质量验收规范》（GB50303）；3.《建筑节能工程施工质量验收规范》（GB50411）4.《低压配电设计规范》（GB50054）5.《电气装置安装工程电气设备交接试验标准》(GB50150)6.《电气装置安装工程低压电器施工及验收规范》(GB50254)7.《电气装置安装工程接地装置施工及验收规范》（GB50169）8.《电气装置安装工程电力变流设备施工及验收规范》（GB50255）9.《电气装置安装工程母线装置施工及验收规范》（GB50149）10.《建筑物防雷设计规范》（GB50057）11.《电气装置安装工程电缆线路施工及验收规范》（GB50168）12.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171）13.《电气装置安装工程高压电器施工及验收规范》（GB50147）施工步骤■进场验收□取样复试□保管存放做法类型□标准做法■推荐做法版本2018版电气工程正文施工阶段■原材管理□预留预埋□防雷接地□配电盘柜安装□母线、桥架、配管□电缆电线敷设□照明开关插座□设备安装接线□调试运行2原材料管理2.1进场验收（1）主要设备、材料、成品和半成品应进场验收合格，并应做好相应的验收记录和验收资...
