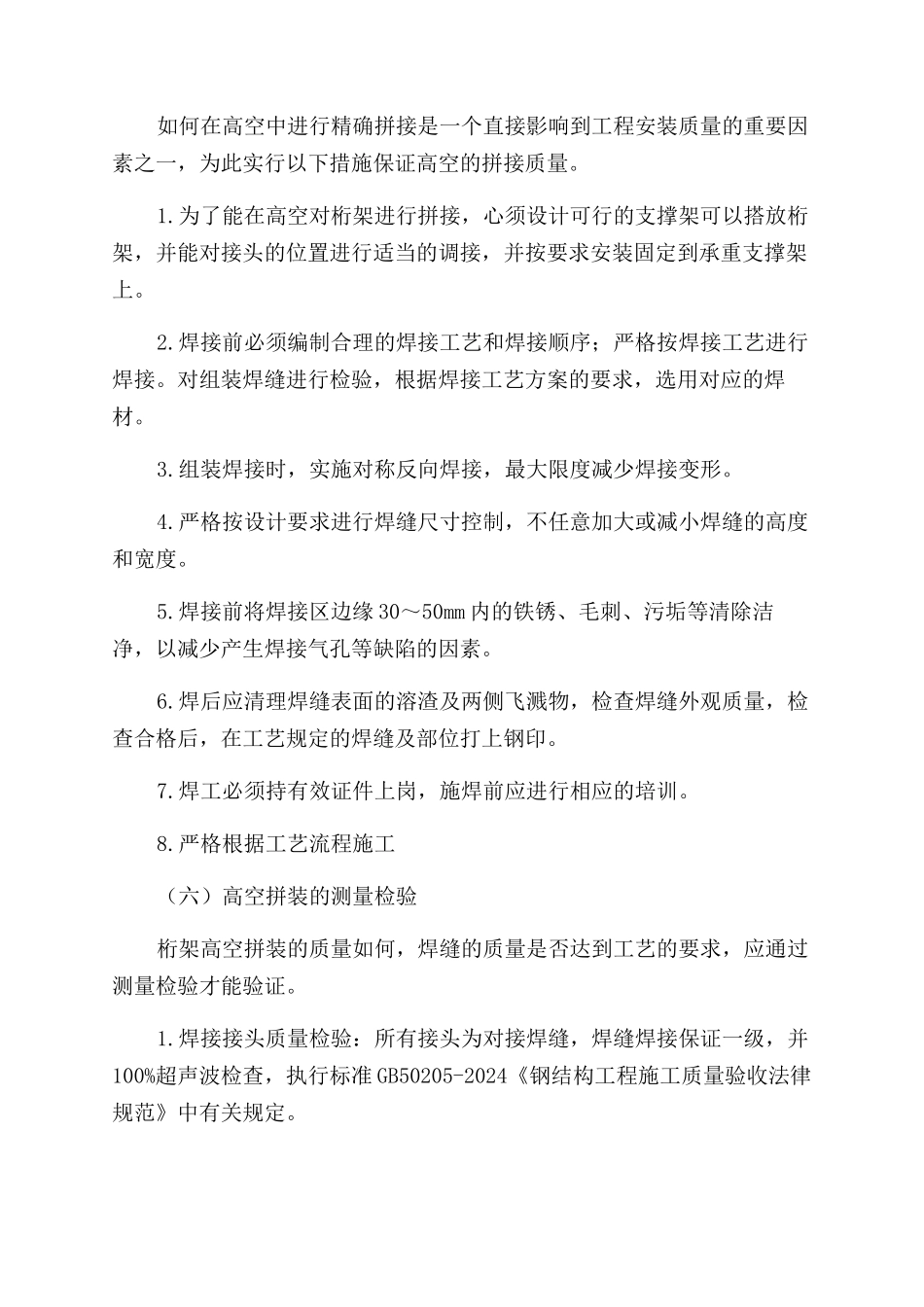

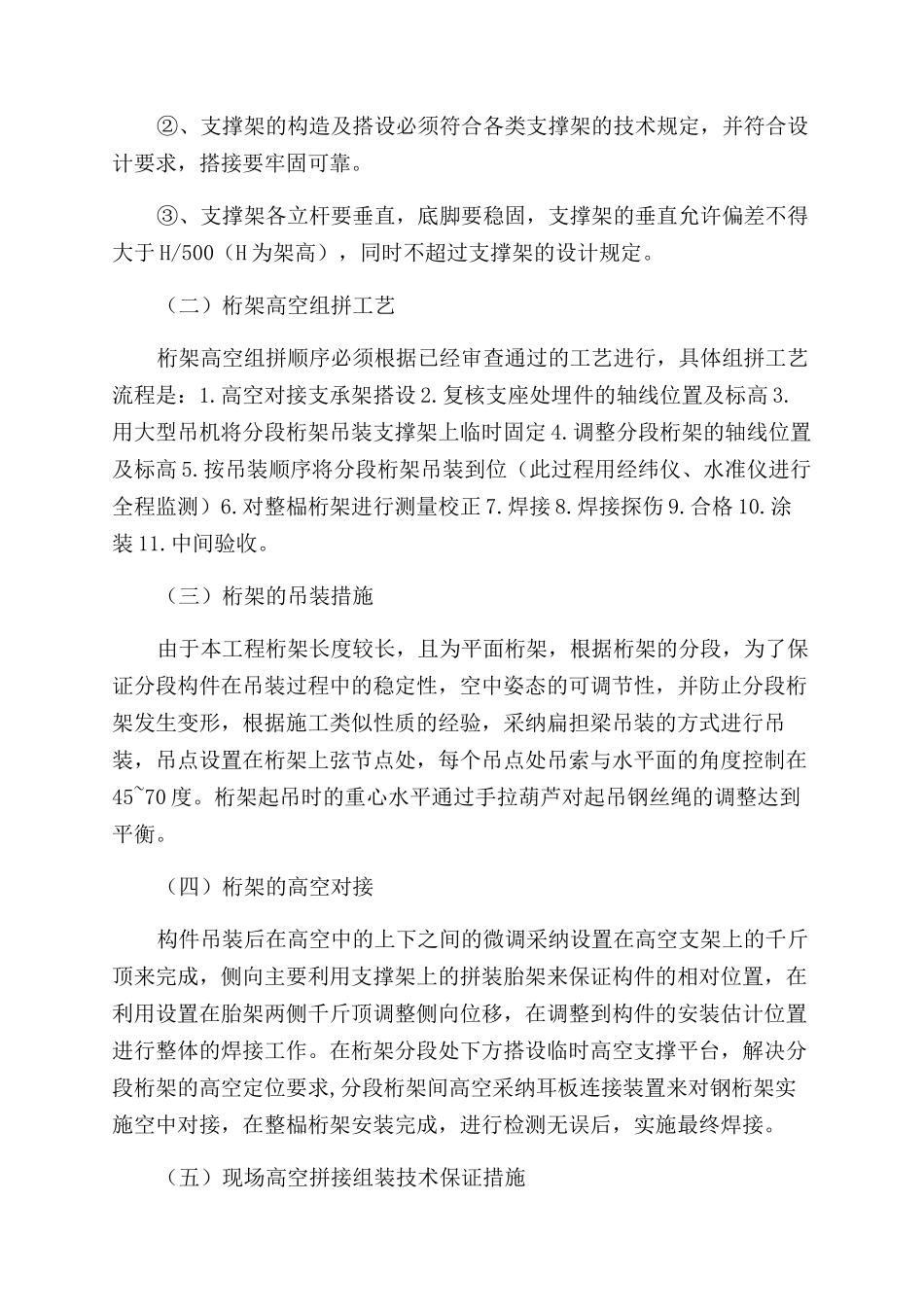

高空桁架施工技术探析_施工工艺某体育馆竞赛馆大跨度采纳双向钢桁架，训练馆为实腹式门式钢框架，其余部分采纳刚进混凝土框架结构，建筑桁架层数地下一层，地上一层，建筑高度总高为 29 米。体育馆南北向长度为 121.2m，东西向长度为101.1m，屋面为双向 BO 某钢管桁架和 H 型钢梁组合而成的结构，桁架东西向跨度为 82.4m、南北向跨度为 77.1m。本工程钢结构为双向桁架结构，结构分布面积大，结构杆件多，桁架跨度大，主结构构件材质均为Q345B，桁架为 BO 某管桁架结构，桁架构件最小管径为 BO 某 1404，桁架最大管径为 BO 某 25014。其中 BO 某桁架单榀最重为 25.47 吨，最轻为19.95 吨；单件 H 型钢钢架梁最重为 0.9 吨，最轻为 0.4 吨。本工程主结构桁架尺寸较大，均采纳散件出厂，现场拼装，分段吊装。的方法进行施工。本文主要就高空桁架施工技术进行一定的论述，以供参考。（一）支撑架的布置要求根据选定的安装方案，主桁架结构采纳分段吊装、次结构采纳高空散装的施工方案，都需要设置角钢支撑架，以便桁架、杆件的高空就位和焊接。通过对桁架、杆件的挠度及刚度计算，支撑架具体的设置应按要求进行：1.支撑架在不影响承受力的情况下向外悬挑一定的距离，扩大操作平台。平台四周边缘位置应设置 1.2m 的栏杆，并设置安全网，确保施工人员生命安全。2.考虑到工作人员上下行方便，结合结构特点，在平台一面设置一部安全梯。安全梯采纳钢管支撑架搭设，应设有扶手、栏杆等，并设置安全网。3.质量要求：①、支撑架的材质须符合要求，不能以劣、废材代用。②、支撑架的构造及搭设必须符合各类支撑架的技术规定，并符合设计要求，搭接要牢固可靠。③、支撑架各立杆要垂直，底脚要稳固，支撑架的垂直允许偏差不得大于 H/500（H 为架高），同时不超过支撑架的设计规定。（二）桁架高空组拼工艺桁架高空组拼顺序必须根据已经审查通过的工艺进行，具体组拼工艺流程是：1.高空对接支承架搭设 2.复核支座处埋件的轴线位置及标高 3.用大型吊机将分段桁架吊装支撑架上临时固定 4.调整分段桁架的轴线位置及标高 5.按吊装顺序将分段桁架吊装到位（此过程用经纬仪、水准仪进行全程监测）6.对整榀桁架进行测量校正 7.焊接 8.焊接探伤 9.合格 10.涂装 11.中间验收。（三）桁架的吊装措施由于本工程桁架长度较长，且为平面桁架，根据桁架的分段，为了保证分段构件在吊装过程中的稳定性，空中姿态的可调节性，并防止分段...
