室外线路安全技术要点

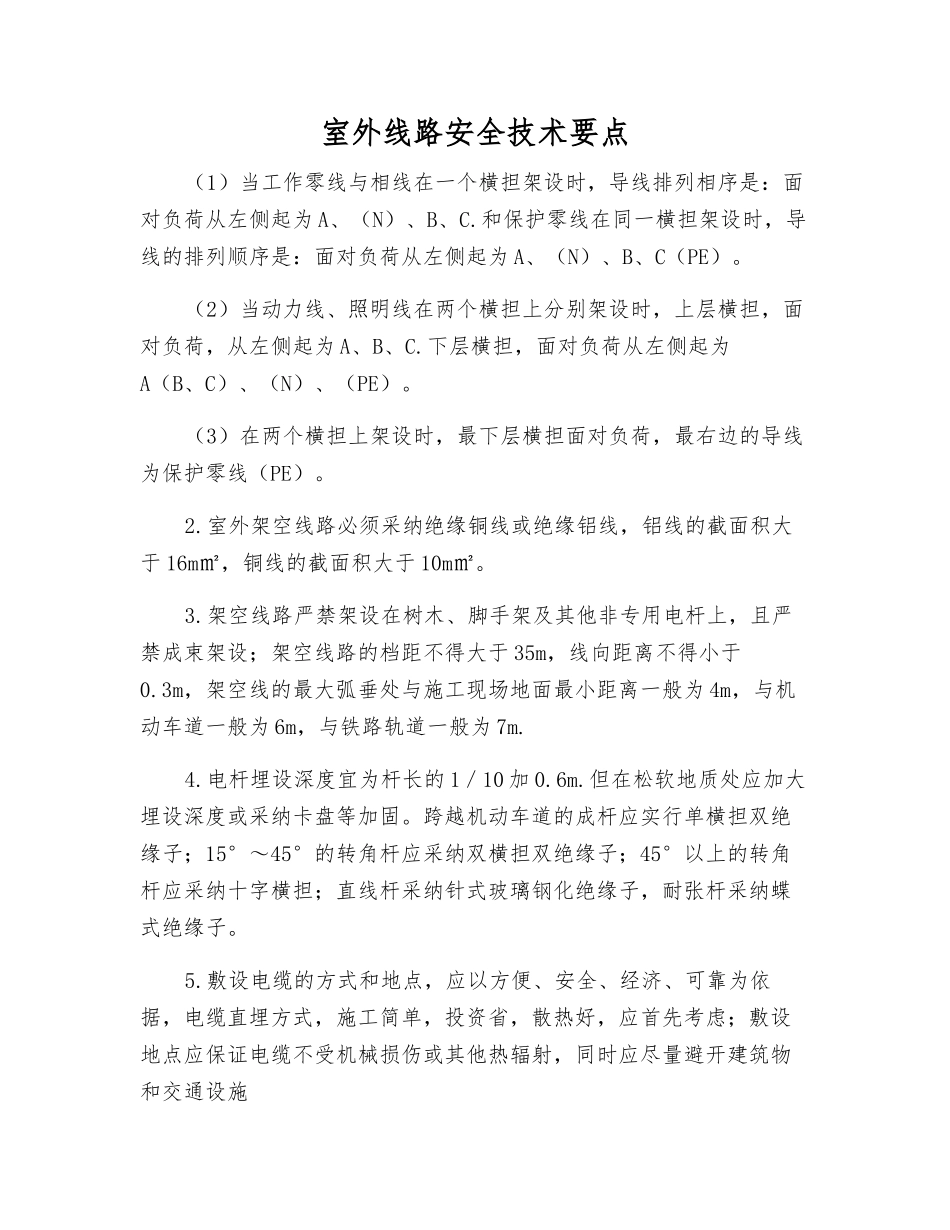

室外线路安全技术要点_第1页
1/2

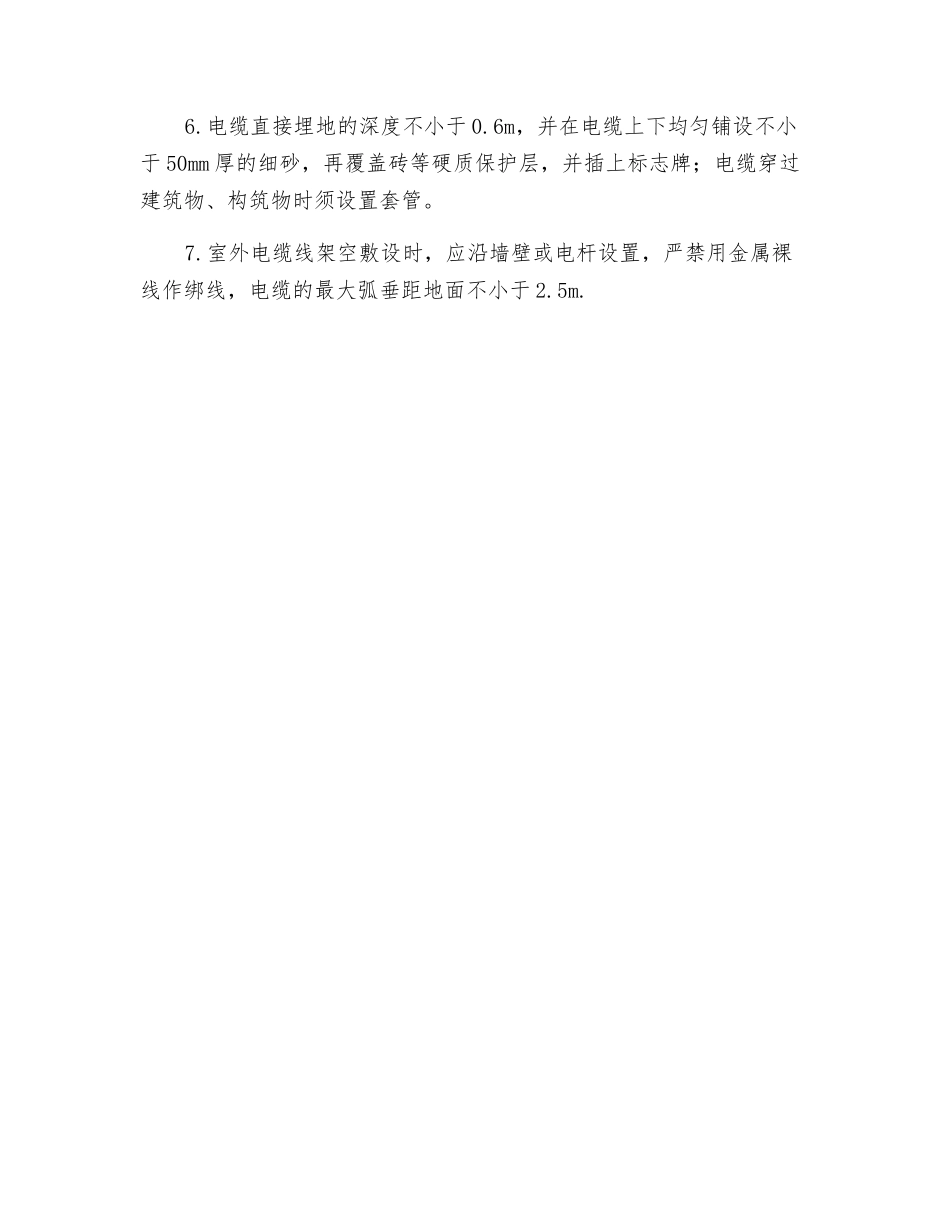

室外线路安全技术要点_第2页
2/2
室外线路安全技术要点(1)当工作零线与相线在一个横担架设时,导线排列相序是:面对负荷从左侧起为 A、(N)、B、C.和保护零线在同一横担架设时,导线的排列顺序是:面对负荷从左侧起为 A、(N)、B、C(PE)。(2)当动力线、照明线在两个横担上分别架设时,上层横担,面对负荷,从左侧起为 A、B、C.下层横担,面对负荷从左侧起为A(B、C)、(N)、(PE)。(3)在两个横担上架设时,最下层横担面对负荷,最右边的导线为保护零线(PE)。2.室外架空线路必须采纳绝缘铜线或绝缘铝线,铝线的截面积大于 16m㎡,铜线的截面积大于 10m㎡。3.架空线路严禁架设在树木、脚手架及其他非专用电杆上,且严禁成束架设;架空线路的档距不得大于 35m,线向距离不得小于0.3m,架空线的最大弧垂处与施工现场地面最小距离一般为 4m,与机动车道一般为 6m,与铁路轨道一般为 7m.4.电杆埋设深度宜为杆长的 1/10 加 0.6m.但在松软地质处应加大埋设深度或采纳卡盘等加固。跨越机动车道的成杆应实行单横担双绝缘子;15°~45°的转角杆应采纳双横担双绝缘子;45°以上的转角杆应采纳十字横担;直线杆采纳针式玻璃钢化绝缘子,耐张杆采纳蝶式绝缘子。5.敷设电缆的方式和地点,应以方便、安全、经济、可靠为依据,电缆直埋方式,施工简单,投资省,散热好,应首先考虑;敷设地点应保证电缆不受机械损伤或其他热辐射,同时应尽量避开建筑物和交通设施6.电缆直接埋地的深度不小于 0.6m,并在电缆上下均匀铺设不小于 50mm 厚的细砂,再覆盖砖等硬质保护层,并插上标志牌;电缆穿过建筑物、构筑物时须设置套管。7.室外电缆线架空敷设时,应沿墙壁或电杆设置,严禁用金属裸线作绑线,电缆的最大弧垂距地面不小于 2.5m.
