宽厚钢板电磁起重系统方案设计

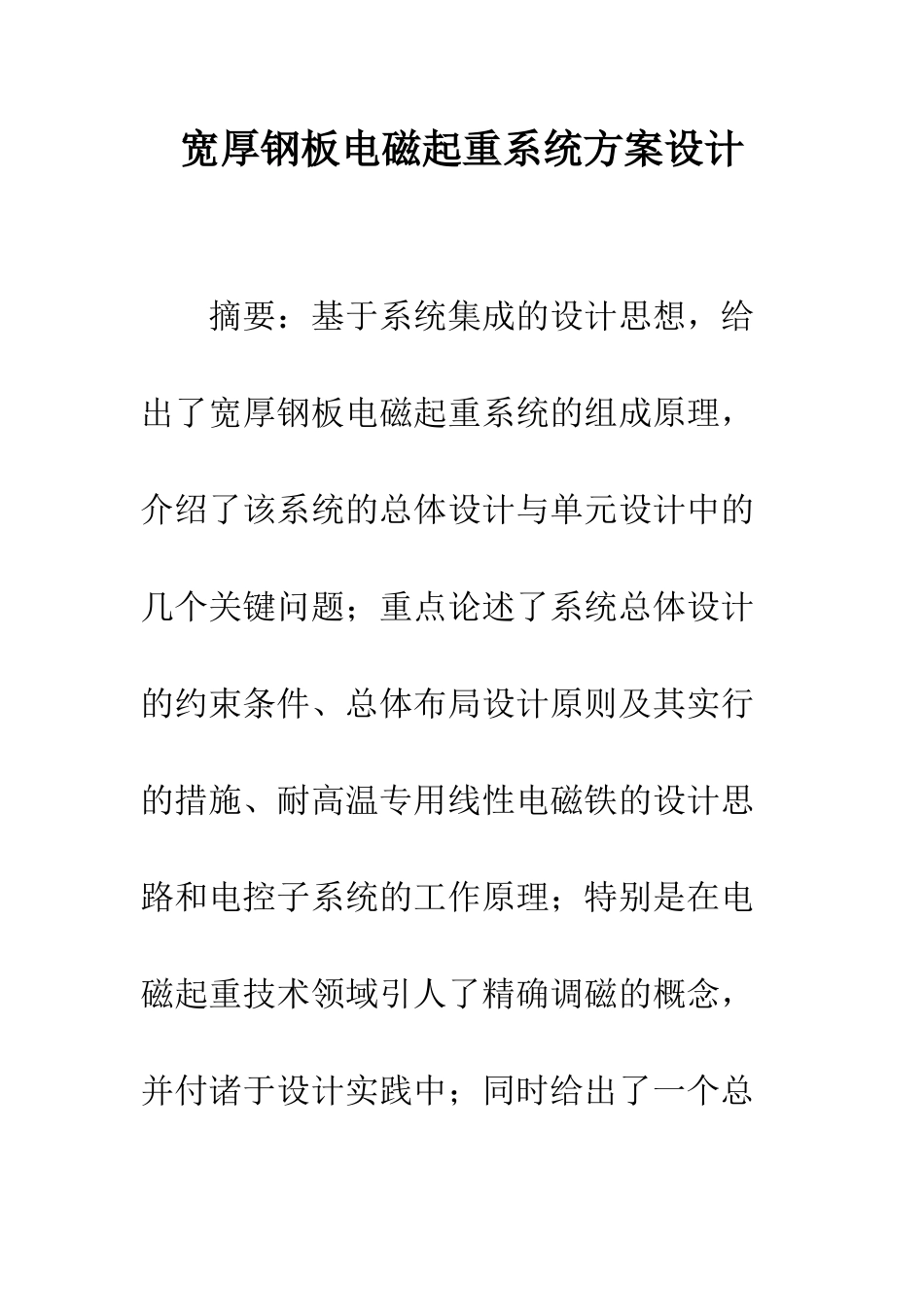

宽厚钢板电磁起重系统方案设计_第1页
1/16

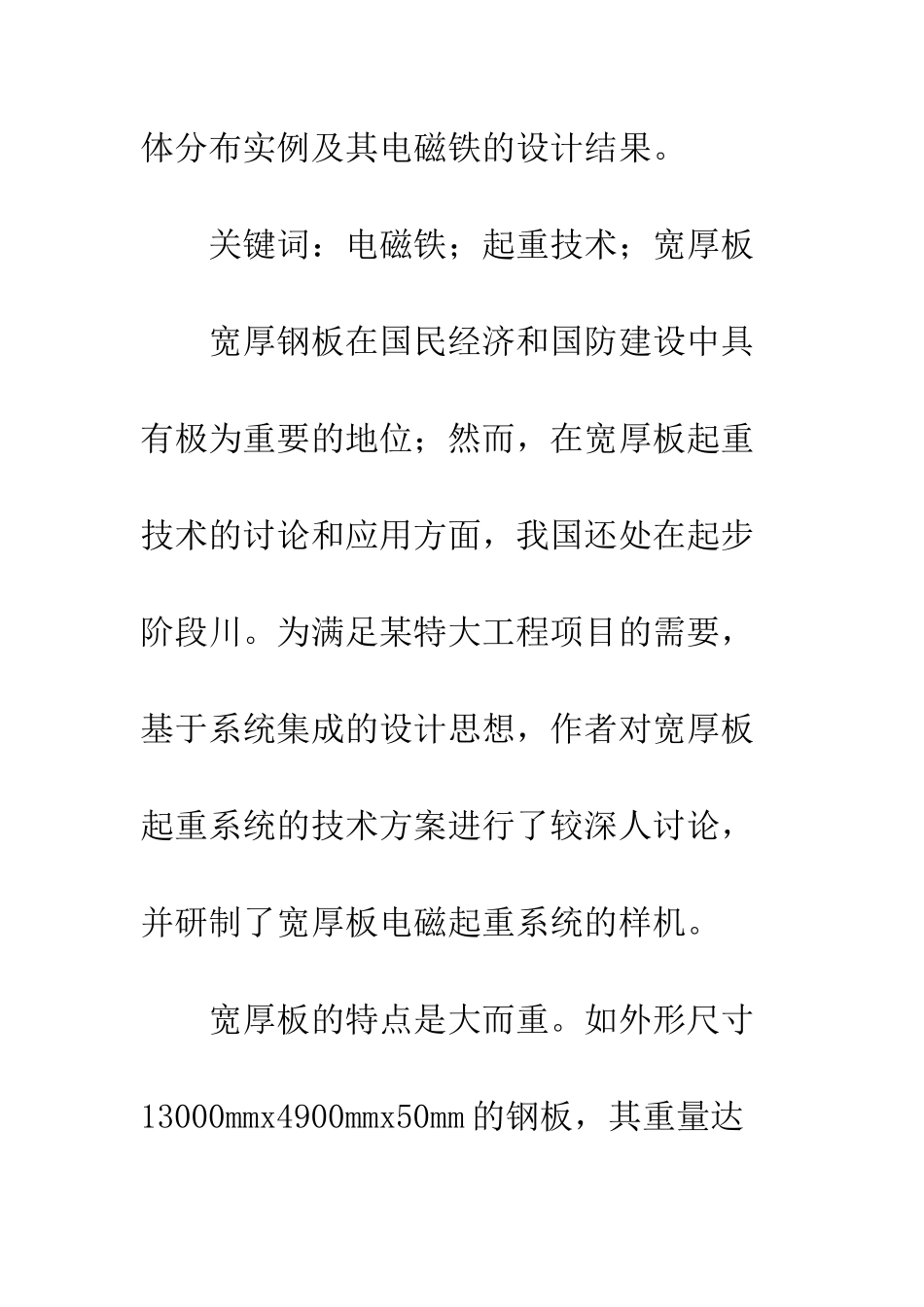

宽厚钢板电磁起重系统方案设计_第2页
2/16

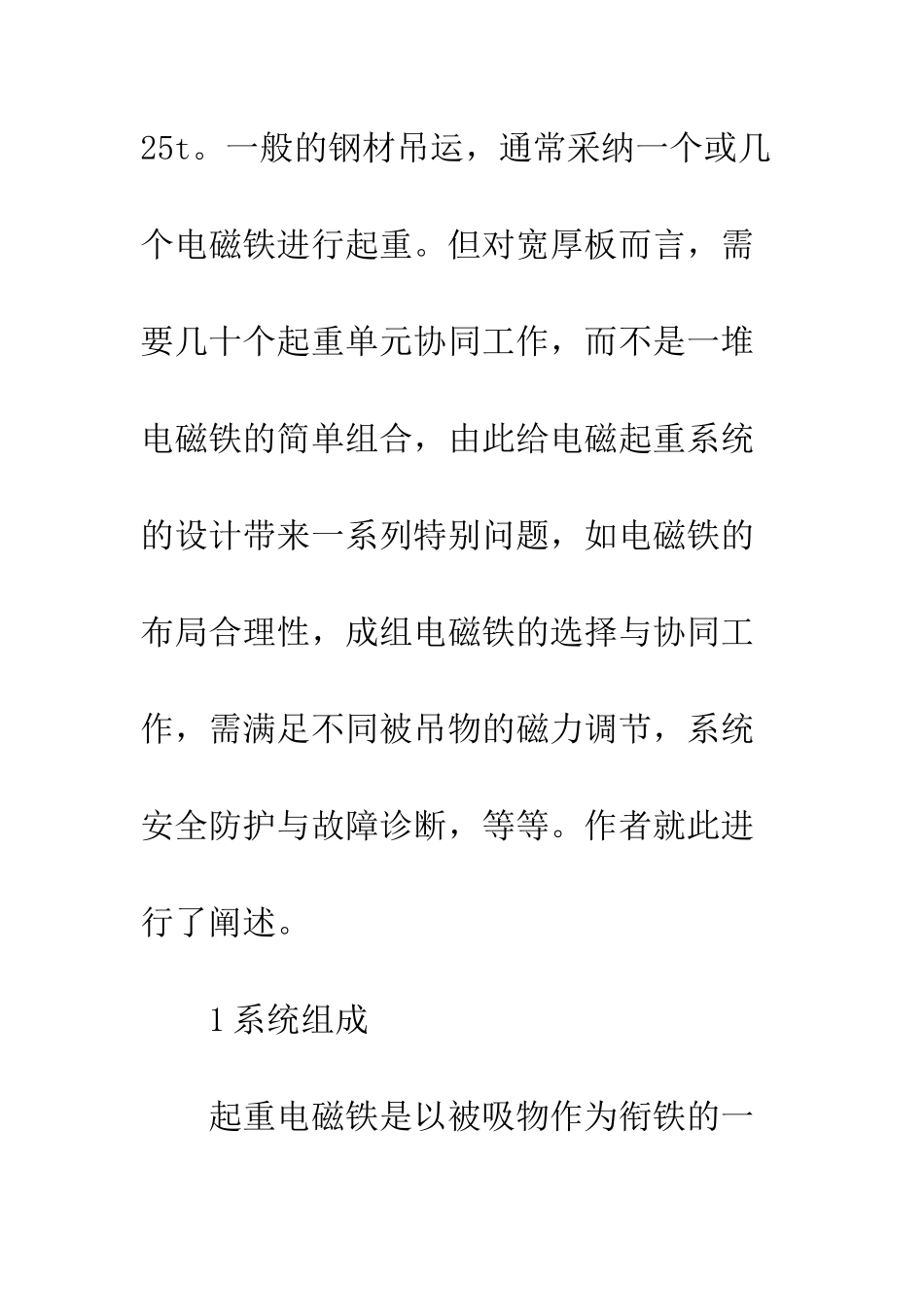

宽厚钢板电磁起重系统方案设计_第3页
3/16
宽厚钢板电磁起重系统方案设计 摘要:基于系统集成的设计思想,给出了宽厚钢板电磁起重系统的组成原理,介绍了该系统的总体设计与单元设计中的几个关键问题;重点论述了系统总体设计的约束条件、总体布局设计原则及其实行的措施、耐高温专用线性电磁铁的设计思路和电控子系统的工作原理;特别是在电磁起重技术领域引人了精确调磁的概念,并付诸于设计实践中;同时给出了一个总体分布实例及其电磁铁的设计结果。 关键词:电磁铁;起重技术;宽厚板 宽厚钢板在国民经济和国防建设中具有极为重要的地位;然而,在宽厚板起重技术的讨论和应用方面,我国还处在起步阶段川。为满足某特大工程项目的需要,基于系统集成的设计思想,作者对宽厚板起重系统的技术方案进行了较深人讨论,并研制了宽厚板电磁起重系统的样机。 宽厚板的特点是大而重。如外形尺寸13000mmx4900mmx50mm 的钢板,其重量达25t。一般的钢材吊运,通常采纳一个或几个电磁铁进行起重。但对宽厚板而言,需要几十个起重单元协同工作,而不是一堆电磁铁的简单组合,由此给电磁起重系统的设计带来一系列特别问题,如电磁铁的布局合理性,成组电磁铁的选择与协同工作,需满足不同被吊物的磁力调节,系统安全防护与故障诊断,等等。作者就此进行了阐述。 1 系统组成 起重电磁铁是以被吸物作为衔铁的一种直流电磁铁。将 n 台电磁铁通过电控系统有机地组合在一起,便形成了电磁起重系统。电磁起重系统的工作原理相对简单,工作时根据上层网络的指令,电控系统控制全部或部分电磁铁协同工作,达到吸放钢板的目的。 电磁起重系统由电磁铁、电控子系统和机械组件构成,如图 1 所示。电控主电路由 plc 主控单元、变压器、可控整流模块和接触器组成。plc 主控单元通过控制可控整流模块实现电磁铁调磁,而各吸盘通断电选择由 plc 控制接触器实现。由这些主电路构成调磁保磁控制屏和自动充电屏,加上免维护蓄电池组,构成了三位一体的电控子系统,该系统能自动切换、互为备用,能实现恒充、浮充、自动跟踪和自动调整。 图 1 电磁起重系统的组成 2 系统设计的约束条件 电磁起重系统的设计包括总体设计和单元设计。总体设计包括目标分析与分解、总体布局设计、电控原理确定等;单元设计包括机械子系统的设计、电磁铁的设计、电控单元设计等。设计电磁起重系统时,除了满足技术指标的要求外,应重点考虑下述约束条件。 1)被吊物方面:①满足最大载荷要求;②钢板的最大、最小外形...
