摆式仪测定路面摩擦系数试验作业指导书

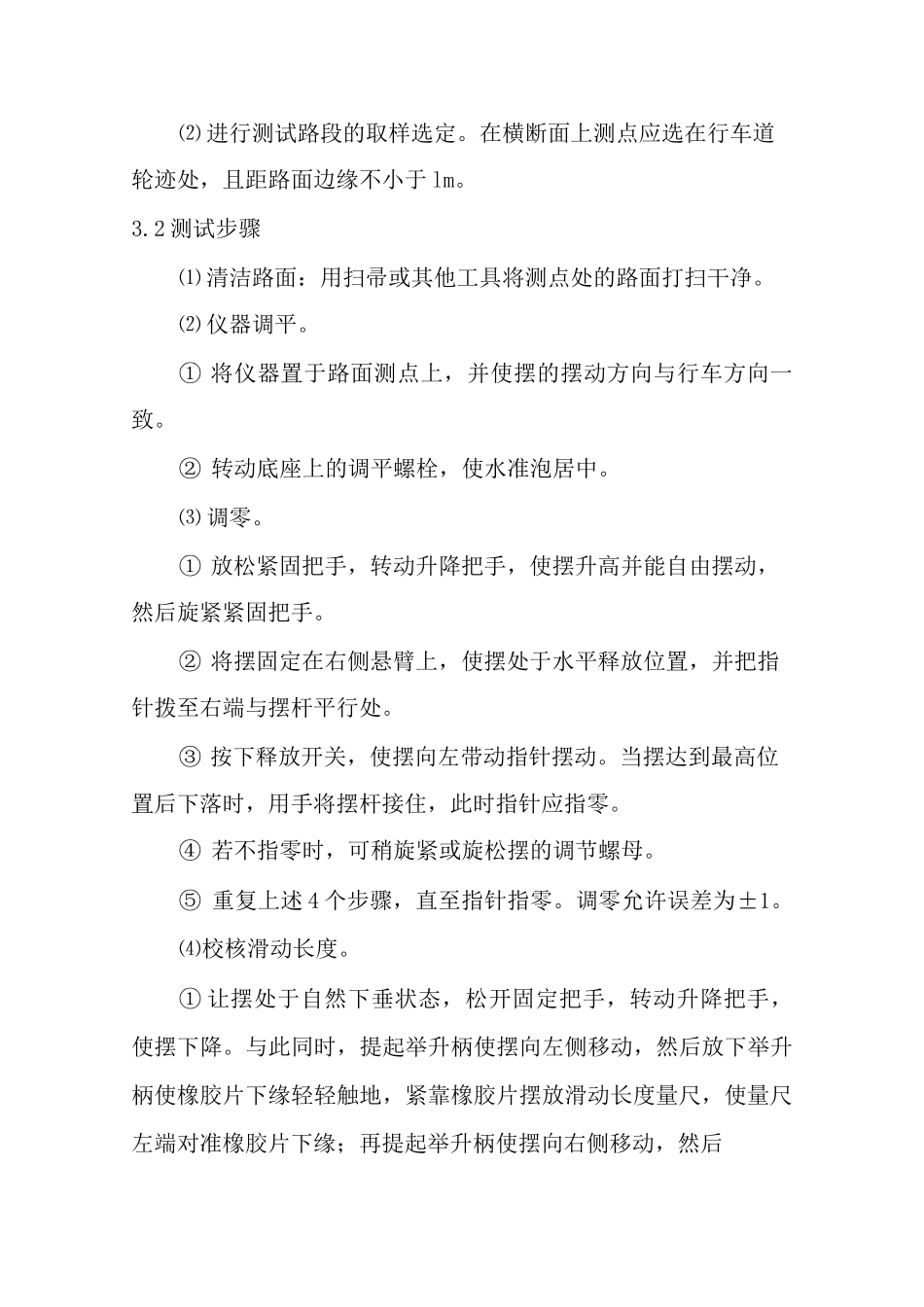

摆式仪测定路面摩擦系数试验作业指导书1 目的与适用范围：本方法适用于以摆式摩擦系数测定仪（摆式仪）测定沥青路面、标线或其他材料试件的抗滑值，用以评定路面或路面材料试件在潮湿状态下的抗滑能力。2 仪具与材料技术要求：本方法需要下列仪具与材料⑴ 摆式仪：形状及结构如图 1 所示。摆及摆的连接部分总质量为1500g±30g,摆动中心至摆的重心距离为 410mm 土 5mm，测定时摆在路面上滑动长度为 126mm±l 血，摆上橡胶片端部距摆动中心的距离为 510mm,橡胶片对路面的正向静压力为 22.2N±0.5N。⑵ 橡 胶 片 ： 当 用 于 测 定 路 面 抗 滑 值 时 ， 其 尺 寸 为6.35mmX25.4mmX76.2mm。橡胶质量应符合表 1 的要求。当橡胶片使用后，端部在长度方向上磨损超过 1.6mm 或边缘在宽度方向上磨耗超过 3.2mm，或有油类污染时，即应更换新橡胶片。新橡胶片应先在干燥路面上测试 10 次后再用于测试。橡胶片的有效使用期从出厂日期起算为 12 个月。图 1 摆式仪结构示意图⑶ 滑动长度量尺：长 126mm。⑷ 喷水壶。⑸ 硬毛刷。⑹ 路面温度计：分度不大于 l°C。⑺ 其他：扫帚、记录表格等。表 10964-1 橡胶物理性质技术要求性质指标温度（C）010203040弹性（%）43~4958~6566~7371~7774~79硬度（IR）55±53 方法与步骤:3.1 准备工作⑴ 检查摆式仪的调零灵敏情况，并定期进行仪器的标定。⑵ 进行测试路段的取样选定。在横断面上测点应选在行车道轮迹处，且距路面边缘不小于 lm。3.2 测试步骤⑴ 清洁路面：用扫帚或其他工具将测点处的路面打扫干净。⑵ 仪器调平。① 将仪器置于路面测点上，并使摆的摆动方向与行车方向一致。② 转动底座上的调平螺栓，使水准泡居中。⑶ 调零。① 放松紧固把手，转动升降把手，使摆升高并能自由摆动，然后旋紧紧固把手。② 将摆固定在右侧悬臂上，使摆处于水平释放位置，并把指针拨至右端与摆杆平行处。③ 按下释放开关，使摆向左带动指针摆动。当摆达到最高位置后下落时，用手将摆杆接住，此时指针应指零。④ 若不指零时，可稍旋紧或旋松摆的调节螺母。⑤ 重复上述 4 个步骤，直至指针指零。调零允许误差为±1。⑷校核滑动长度。① 让摆处于自然下垂状态，松开固定把手，转动升降把手，使摆下降。与此同时，提起举升柄使摆向左侧移动，然后放下举升柄使橡胶片下缘轻轻触地，紧靠橡胶片摆放滑动长度量尺，使量尺左端对准橡胶片下缘；再提起举升柄使摆向右...
