自动化仪表施工及验收规范

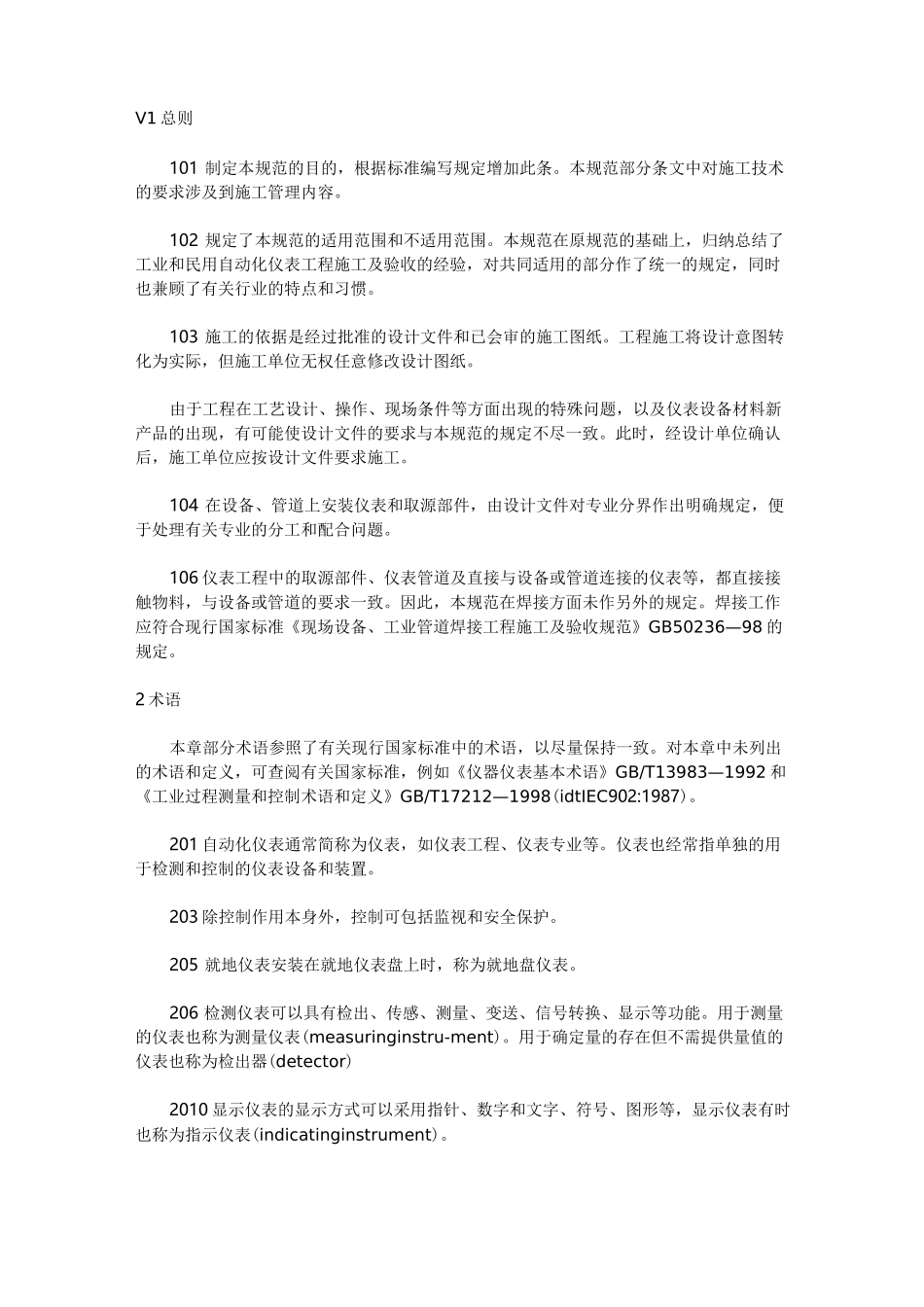

自动化仪表施工及验收规范_第1页
1/19

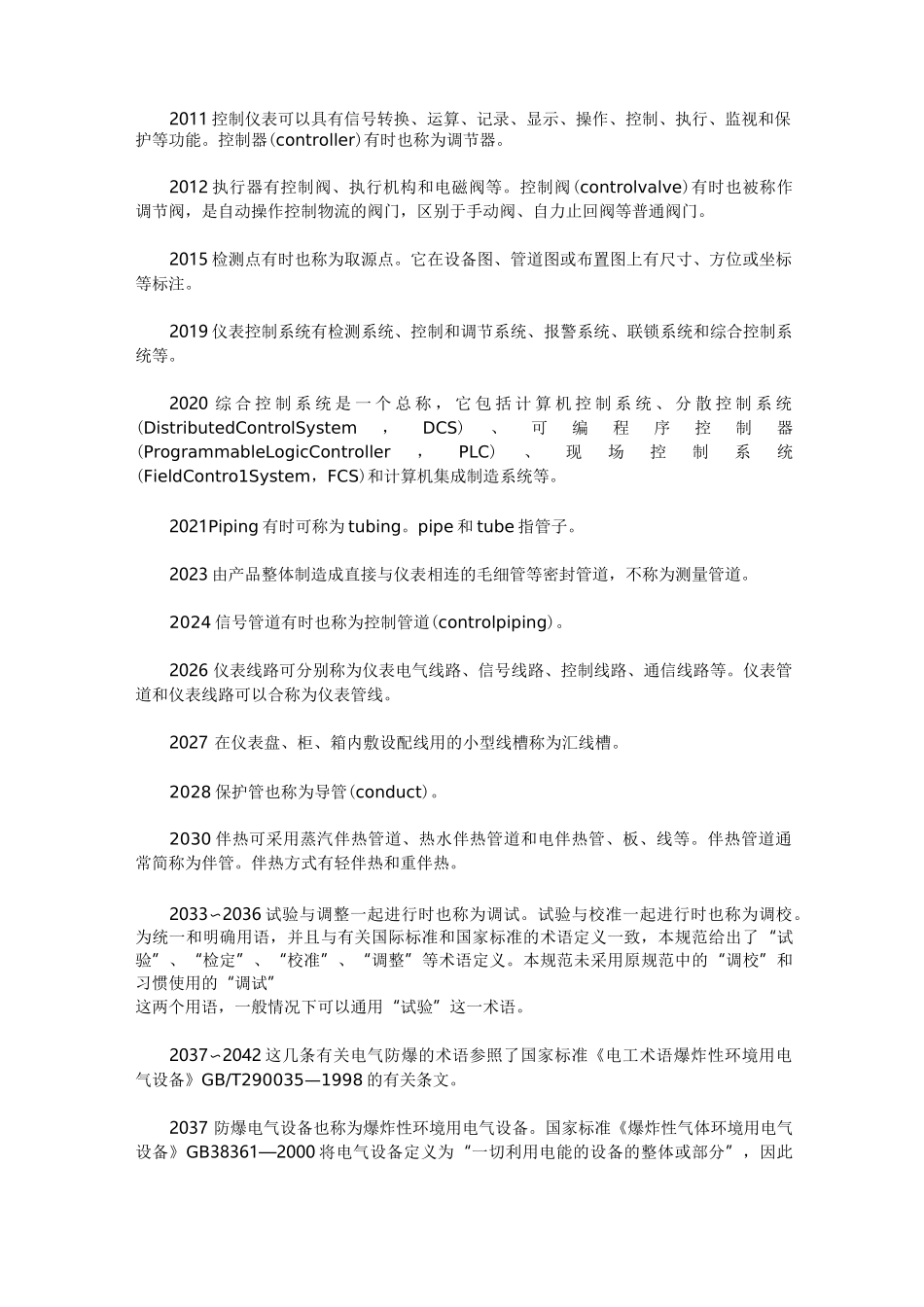

自动化仪表施工及验收规范_第2页
2/19

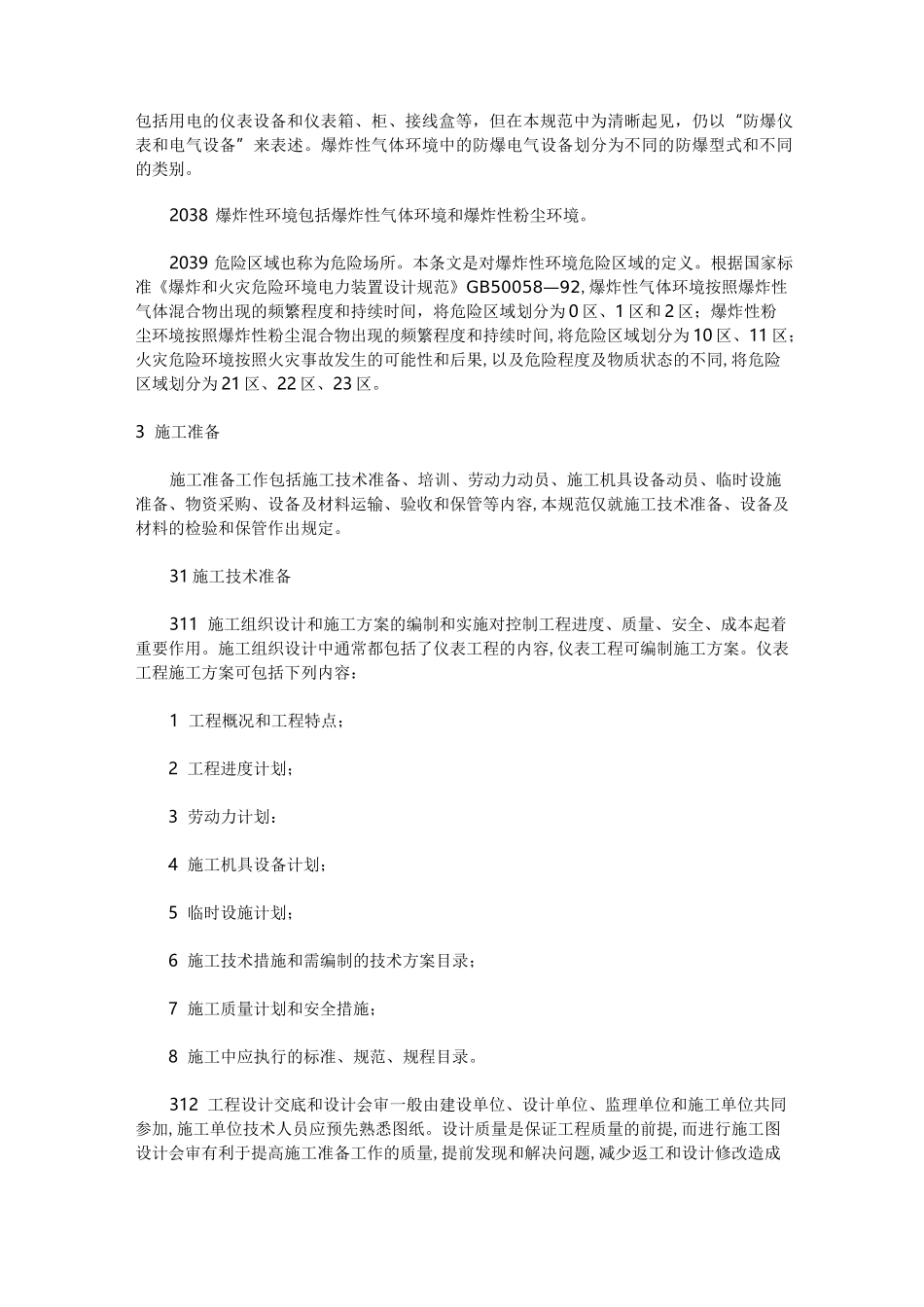

自动化仪表施工及验收规范_第3页
3/19
V1 总则101 制定本规范的目的,根据标准编写规定增加此条。本规范部分条文中对施工技术的要求涉及到施工管理内容。102 规定了本规范的适用范围和不适用范围。本规范在原规范的基础上,归纳总结了工业和民用自动化仪表工程施工及验收的经验,对共同适用的部分作了统一的规定,同时也兼顾了有关行业的特点和习惯。103 施工的依据是经过批准的设计文件和已会审的施工图纸。工程施工将设计意图转化为实际,但施工单位无权任意修改设计图纸。由于工程在工艺设计、操作、现场条件等方面出现的特殊问题,以及仪表设备材料新产品的出现,有可能使设计文件的要求与本规范的规定不尽一致。此时,经设计单位确认后,施工单位应按设计文件要求施工。104 在设备、管道上安装仪表和取源部件,由设计文件对专业分界作出明确规定,便于处理有关专业的分工和配合问题。106 仪表工程中的取源部件、仪表管道及直接与设备或管道连接的仪表等,都直接接触物料,与设备或管道的要求一致。因此,本规范在焊接方面未作另外的规定。焊接工作应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB50236—98 的规定。2 术语本章部分术语参照了有关现行国家标准中的术语,以尽量保持一致。对本章中未列出的术语和定义,可查阅有关国家标准,例如《仪器仪表基本术语》GB/T13983—1992 和《工业过程测量和控制术语和定义》GB/T17212—1998(idtIEC902:1987)。201 自动化仪表通常简称为仪表,如仪表工程、仪表专业等。仪表也经常指单独的用于检测和控制的仪表设备和装置。203 除控制作用本身外,控制可包括监视和安全保护。205 就地仪表安装在就地仪表盘上时,称为就地盘仪表。206 检测仪表可以具有检出、传感、测量、变送、信号转换、显示等功能。用于测量的仪表也称为测量仪表(measuringinstru-ment)。用于确定量的存在但不需提供量值的仪表也称为检出器(detector)2010 显示仪表的显示方式可以采用指针、数字和文字、符号、图形等,显示仪表有时也称为指示仪表(indicatinginstrument)。2011 控制仪表可以具有信号转换、运算、记录、显示、操作、控制、执行、监视和保护等功能。控制器(controller)有时也称为调节器。2012 执行器有控制阀、执行机构和电磁阀等。控制阀(controlvalve)有时也被称作调节阀,是自动操作控制物流的阀门,区别于手动阀、自力止回阀等普通阀门。2015 检测点有时也称为取源点。它在设备图、管道图或布置图上有尺寸、方位或坐...
