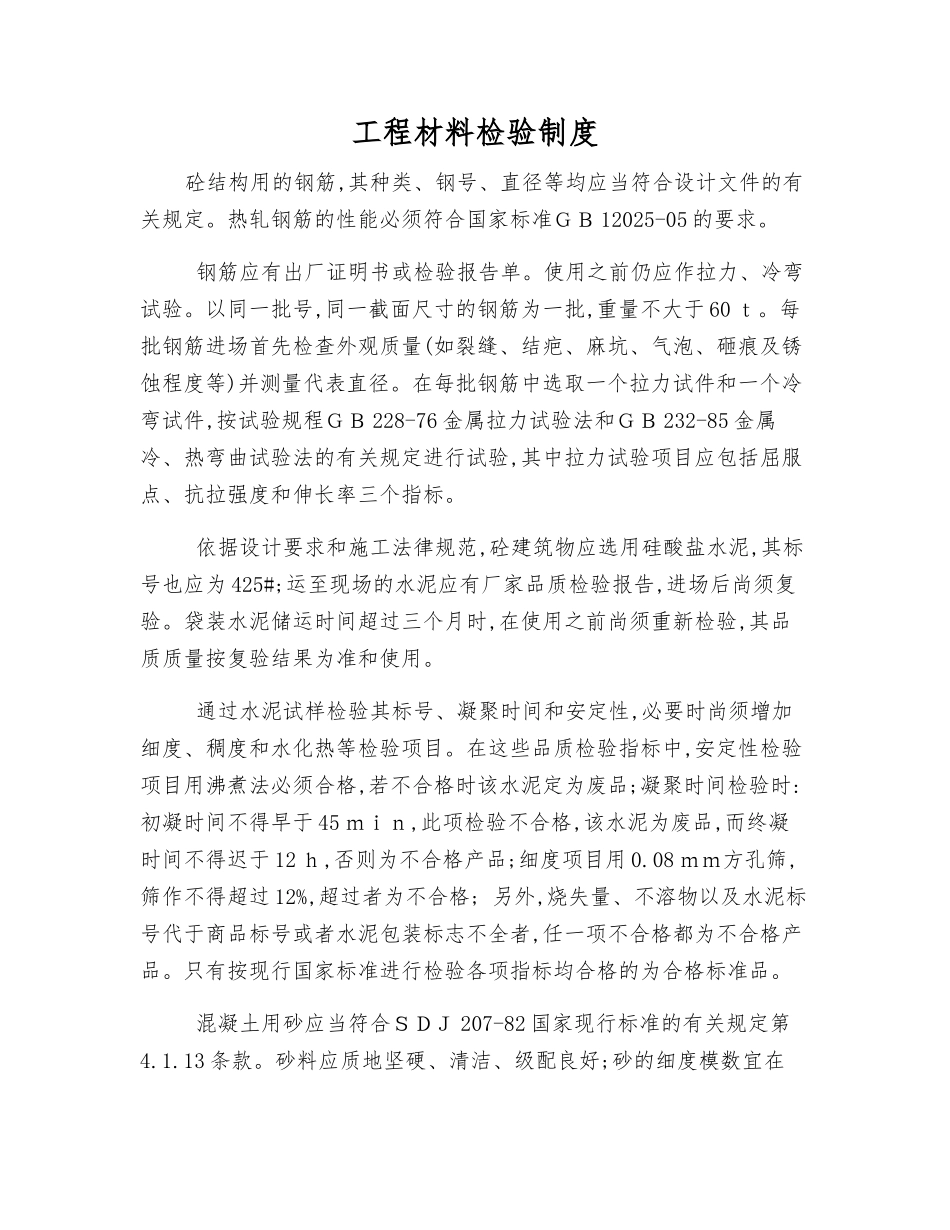

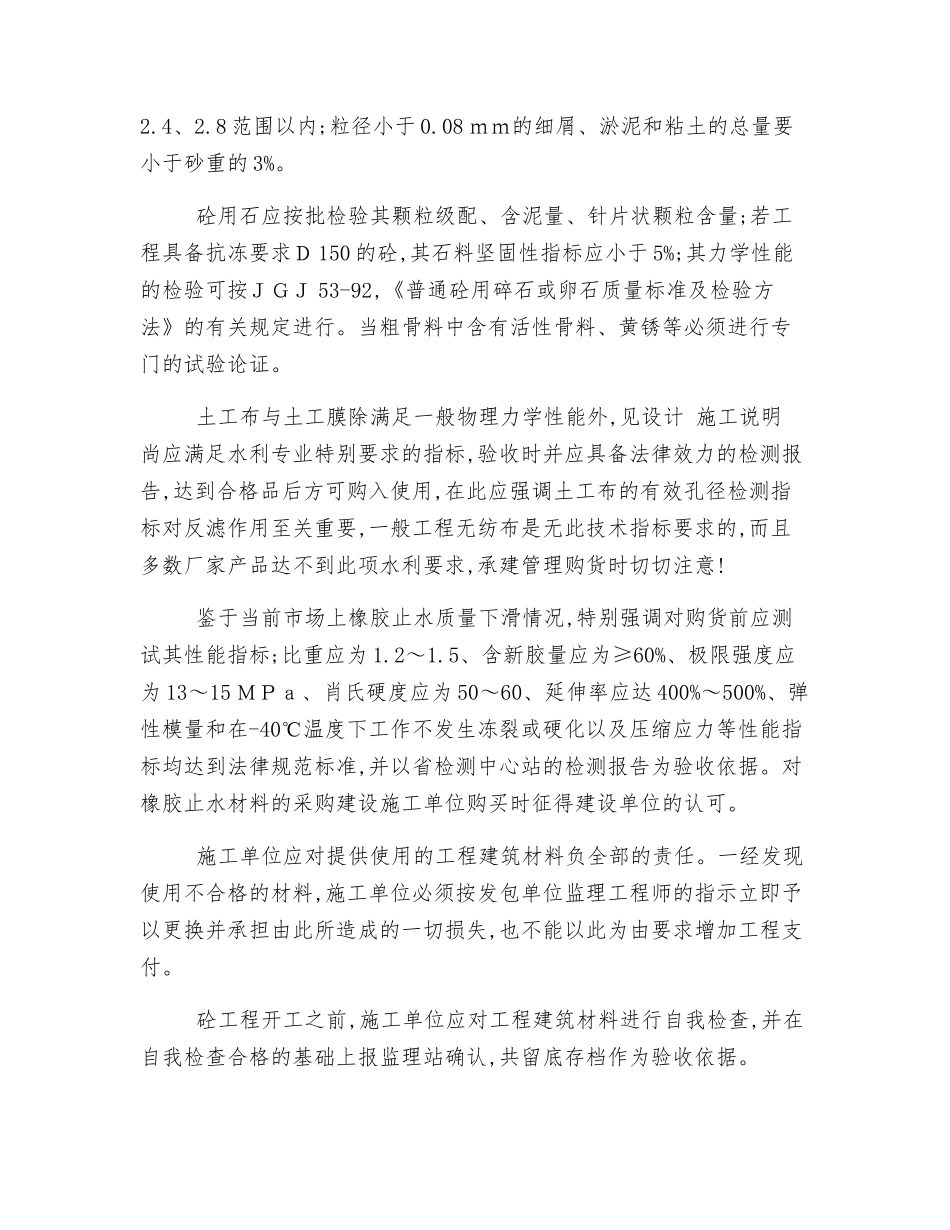

工程材料检验制度砼结构用的钢筋,其种类、钢号、直径等均应当符合设计文件的有关规定。热轧钢筋的性能必须符合国家标准ＧＢ 12025-05 的要求。 钢筋应有出厂证明书或检验报告单。使用之前仍应作拉力、冷弯试验。以同一批号,同一截面尺寸的钢筋为一批,重量不大于 60 ｔ。每批钢筋进场首先检查外观质量(如裂缝、结疤、麻坑、气泡、砸痕及锈蚀程度等)并测量代表直径。在每批钢筋中选取一个拉力试件和一个冷弯试件,按试验规程ＧＢ 228-76 金属拉力试验法和ＧＢ 232-85 金属冷、热弯曲试验法的有关规定进行试验,其中拉力试验项目应包括屈服点、抗拉强度和伸长率三个指标。 依据设计要求和施工法律规范,砼建筑物应选用硅酸盐水泥,其标号也应为 425#;运至现场的水泥应有厂家品质检验报告,进场后尚须复验。袋装水泥储运时间超过三个月时,在使用之前尚须重新检验,其品质质量按复验结果为准和使用。 通过水泥试样检验其标号、凝聚时间和安定性,必要时尚须增加细度、稠度和水化热等检验项目。在这些品质检验指标中,安定性检验项目用沸煮法必须合格,若不合格时该水泥定为废品;凝聚时间检验时:初凝时间不得早于 45 ｍｉｎ,此项检验不合格,该水泥为废品,而终凝时间不得迟于 12 ｈ,否则为不合格产品;细度项目用 0.08 ｍｍ方孔筛,筛作不得超过 12%,超过者为不合格; 另外,烧失量、不溶物以及水泥标号代于商品标号或者水泥包装标志不全者,任一项不合格都为不合格产品。只有按现行国家标准进行检验各项指标均合格的为合格标准品。 混凝土用砂应当符合ＳＤＪ 207-82 国家现行标准的有关规定第4.1.13 条款。砂料应质地坚硬、清洁、级配良好;砂的细度模数宜在2.4、2.8 范围以内;粒径小于 0.08 ｍｍ的细屑、淤泥和粘土的总量要小于砂重的 3%。 砼用石应按批检验其颗粒级配、含泥量、针片状颗粒含量;若工程具备抗冻要求Ｄ 150 的砼,其石料坚固性指标应小于 5%;其力学性能的检验可按ＪＧＪ 53-92,《普通砼用碎石或卵石质量标准及检验方法》的有关规定进行。当粗骨料中含有活性骨料、黄锈等必须进行专门的试验论证。 土工布与土工膜除满足一般物理力学性能外,见设计 施工说明 尚应满足水利专业特别要求的指标,验收时并应具备法律效力的检测报告,达到合格品后方可购入使用,在此应强调土工布的有效孔径检测指标对反滤作用至关重要,一般工程无纺布是无此技术指标要求的,而且多数厂家产品达不到此项水利要求,承建管理购货时切切注意! 鉴于当...
