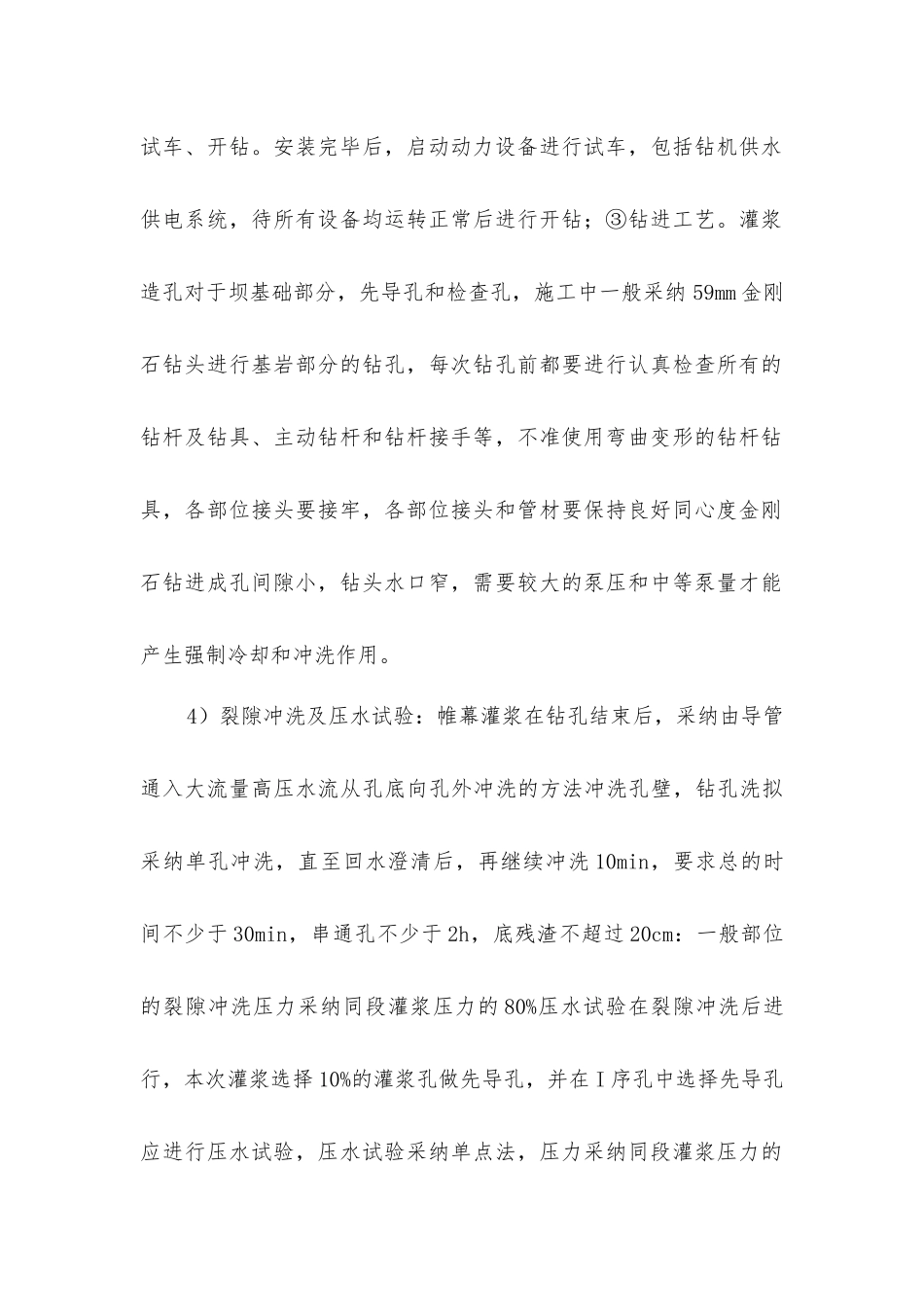

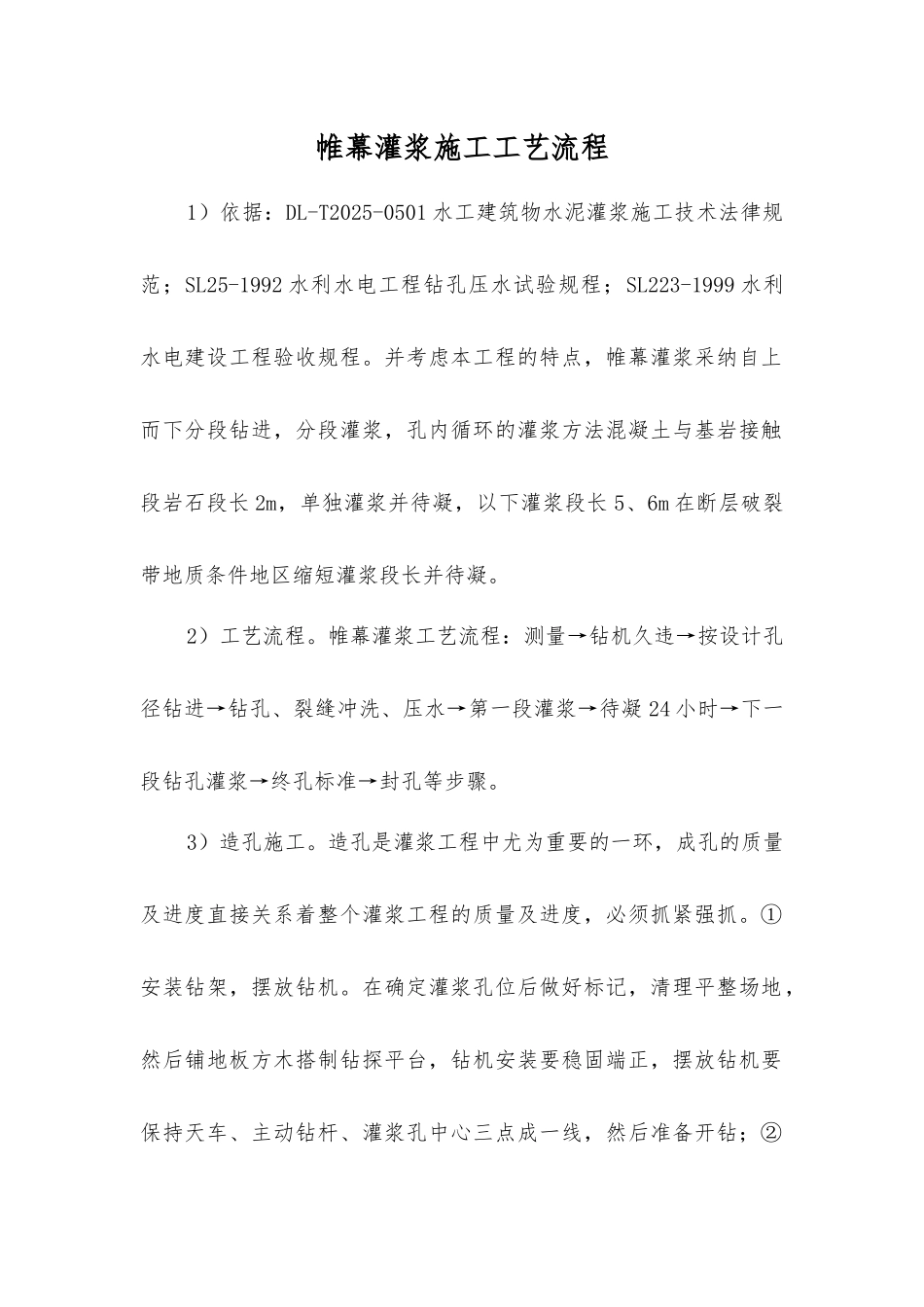

帷幕灌浆施工工艺流程1）依据：DL-T2025-0501 水工建筑物水泥灌浆施工技术法律规范；SL25-1992 水利水电工程钻孔压水试验规程；SL223-1999 水利水电建设工程验收规程。并考虑本工程的特点，帷幕灌浆采纳自上而下分段钻进，分段灌浆，孔内循环的灌浆方法混凝土与基岩接触段岩石段长 2m，单独灌浆并待凝，以下灌浆段长 5、6m 在断层破裂带地质条件地区缩短灌浆段长并待凝。2）工艺流程。帷幕灌浆工艺流程：测量→钻机久违→按设计孔径钻进→钻孔、裂缝冲洗、压水→第一段灌浆→待凝 24 小时→下一段钻孔灌浆→终孔标准→封孔等步骤。3）造孔施工。造孔是灌浆工程中尤为重要的一环，成孔的质量及进度直接关系着整个灌浆工程的质量及进度，必须抓紧强抓。①安装钻架，摆放钻机。在确定灌浆孔位后做好标记，清理平整场地，然后铺地板方木搭制钻探平台，钻机安装要稳固端正，摆放钻机要保持天车、主动钻杆、灌浆孔中心三点成一线，然后准备开钻；②试车、开钻。安装完毕后，启动动力设备进行试车，包括钻机供水供电系统，待所有设备均运转正常后进行开钻；③钻进工艺。灌浆造孔对于坝基础部分，先导孔和检查孔，施工中一般采纳 59mm 金刚石钻头进行基岩部分的钻孔，每次钻孔前都要进行认真检查所有的钻杆及钻具、主动钻杆和钻杆接手等，不准使用弯曲变形的钻杆钻具，各部位接头要接牢，各部位接头和管材要保持良好同心度金刚石钻进成孔间隙小，钻头水口窄，需要较大的泵压和中等泵量才能产生强制冷却和冲洗作用。4）裂隙冲洗及压水试验：帷幕灌浆在钻孔结束后，采纳由导管通入大流量高压水流从孔底向孔外冲洗的方法冲洗孔壁，钻孔洗拟采纳单孔冲洗，直至回水澄清后，再继续冲洗 10min，要求总的时间不少于 30min，串通孔不少于 2h，底残渣不超过 20cm：一般部位的裂隙冲洗压力采纳同段灌浆压力的 80%压水试验在裂隙冲洗后进行，本次灌浆选择 10%的灌浆孔做先导孔，并在 I 序孔中选择先导孔应进行压水试验，压水试验采纳单点法，压力采纳同段灌浆压力的80%，且不大于 1MPa：简易压水时间为 20min，每 35min 测读 1 次压入流量，取最后的流量作为计算流量。5）灌浆施工：帷幕灌浆采纳自上而下分段灌浆法时，在规定压力下，当注入率不大于 0.4L/min 时，继续灌注 60min，或不大于1L/min，继续灌注 90min，灌浆即可结束而采纳自下而上分段灌浆法时，继续灌注时间相应减少为 30min 和 60min，灌浆即可结束灌浆过程当中，随时测...
