建筑工程施工现场配电箱、开关箱设置一般规定

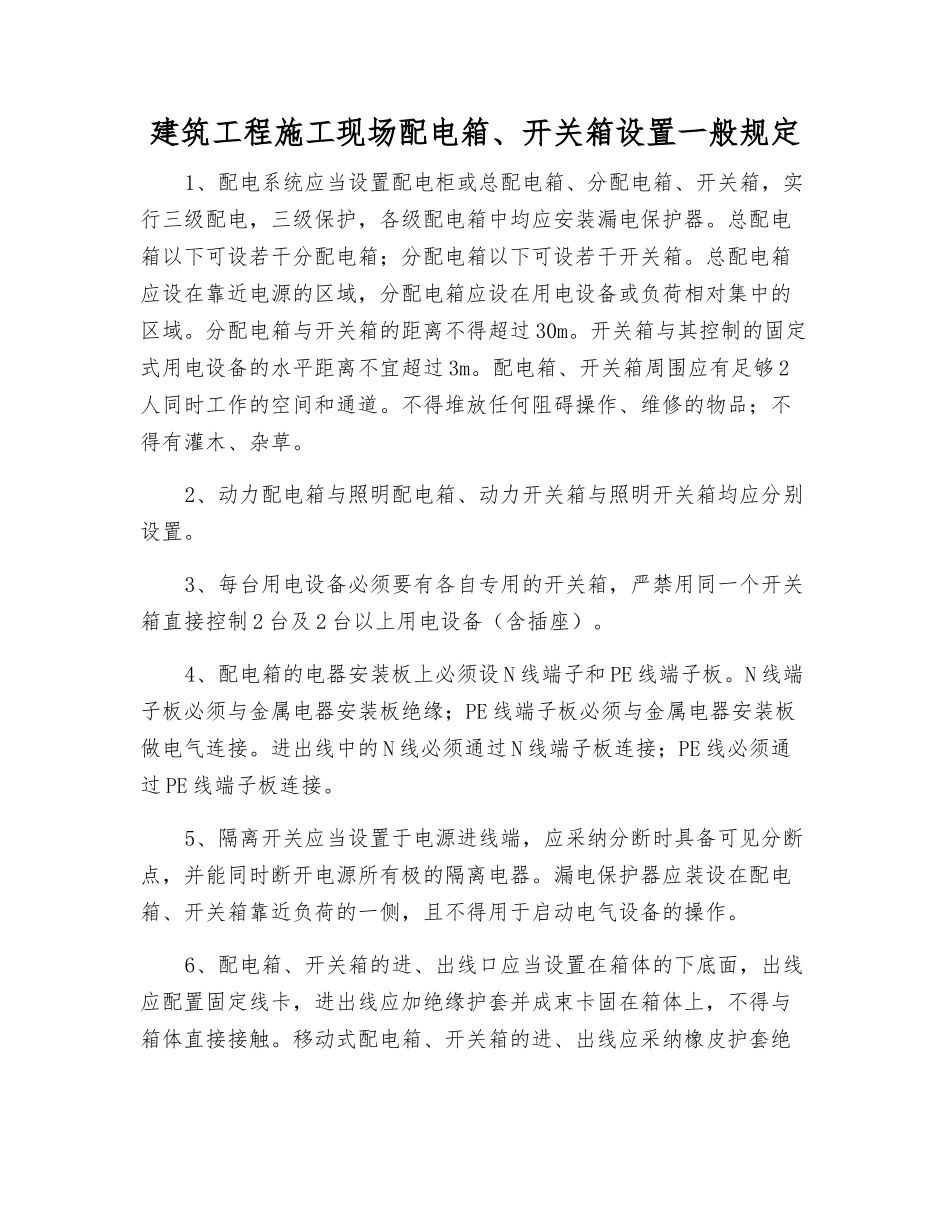

建筑工程施工现场配电箱、开关箱设置一般规定_第1页
1/2
建筑工程施工现场配电箱、开关箱设置一般规定_第2页
2/2
建筑工程施工现场配电箱、开关箱设置一般规定1、配电系统应当设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电,三级保护,各级配电箱中均应安装漏电保护器。总配电箱以下可设若干分配电箱;分配电箱以下可设若干开关箱。总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域。分配电箱与开关箱的距离不得超过 30m。开关箱与其控制的固定式用电设备的水平距离不宜超过 3m。配电箱、开关箱周围应有足够 2人同时工作的空间和通道。不得堆放任何阻碍操作、维修的物品;不得有灌木、杂草。2、动力配电箱与照明配电箱、动力开关箱与照明开关箱均应分别设置。3、每台用电设备必须要有各自专用的开关箱,严禁用同一个开关箱直接控制 2 台及 2 台以上用电设备(含插座)。4、配电箱的电器安装板上必须设 N 线端子和 PE 线端子板。N 线端子板必须与金属电器安装板绝缘;PE 线端子板必须与金属电器安装板做电气连接。进出线中的 N 线必须通过 N 线端子板连接;PE 线必须通过 PE 线端子板连接。5、隔离开关应当设置于电源进线端,应采纳分断时具备可见分断点,并能同时断开电源所有极的隔离电器。漏电保护器应装设在配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。6、配电箱、开关箱的进、出线口应当设置在箱体的下底面,出线应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上,不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采纳橡皮护套绝缘电缆,不得有接头。配电箱、开关箱的电源进线端严禁采纳插头和插座活动连接。7、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4~1.6m。移动式配电箱、开关箱应装设在坚固的支架上。其中心点与地面的垂直距离宜为 0.8~1.6m。8、配电箱、开关箱应编号,表明其名称、用途、维修电工姓名,箱内应有配电系统图,标明电器元件参数及分路名称。9、配电箱、开关箱应进行定期检查、维修。检查、维修人员必须是建筑电工,持证上岗。检查、维修时必须根据相关规定穿、戴绝缘鞋、手套,必须要使用电工绝缘工具,并应做检查、维修工作记录。10、配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时,严禁采纳不符合原规格的熔体代替。漏电保护器每天使用之前应启动漏电试验按钮试跳一次,试跳不正常时禁止继续使用。
