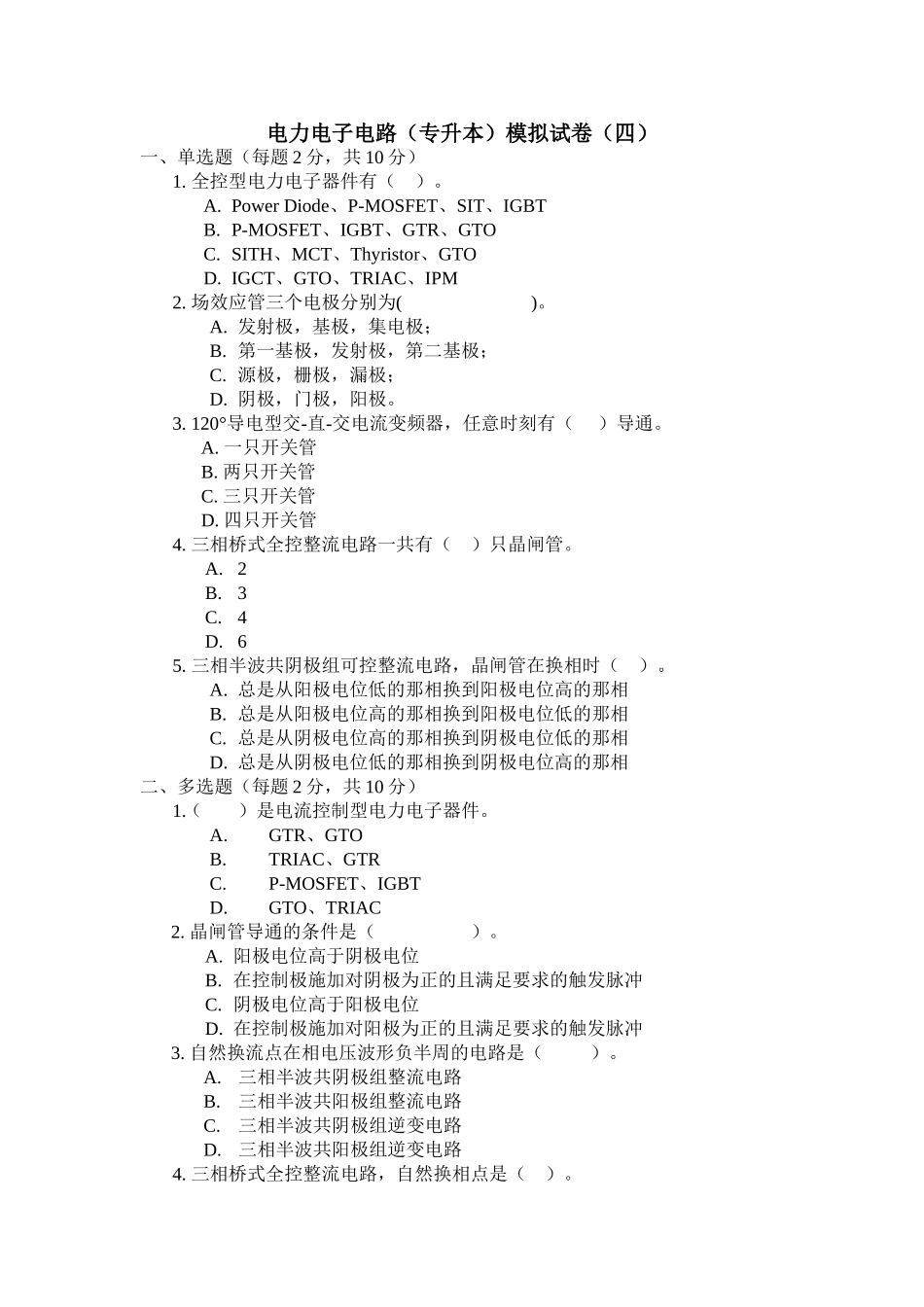

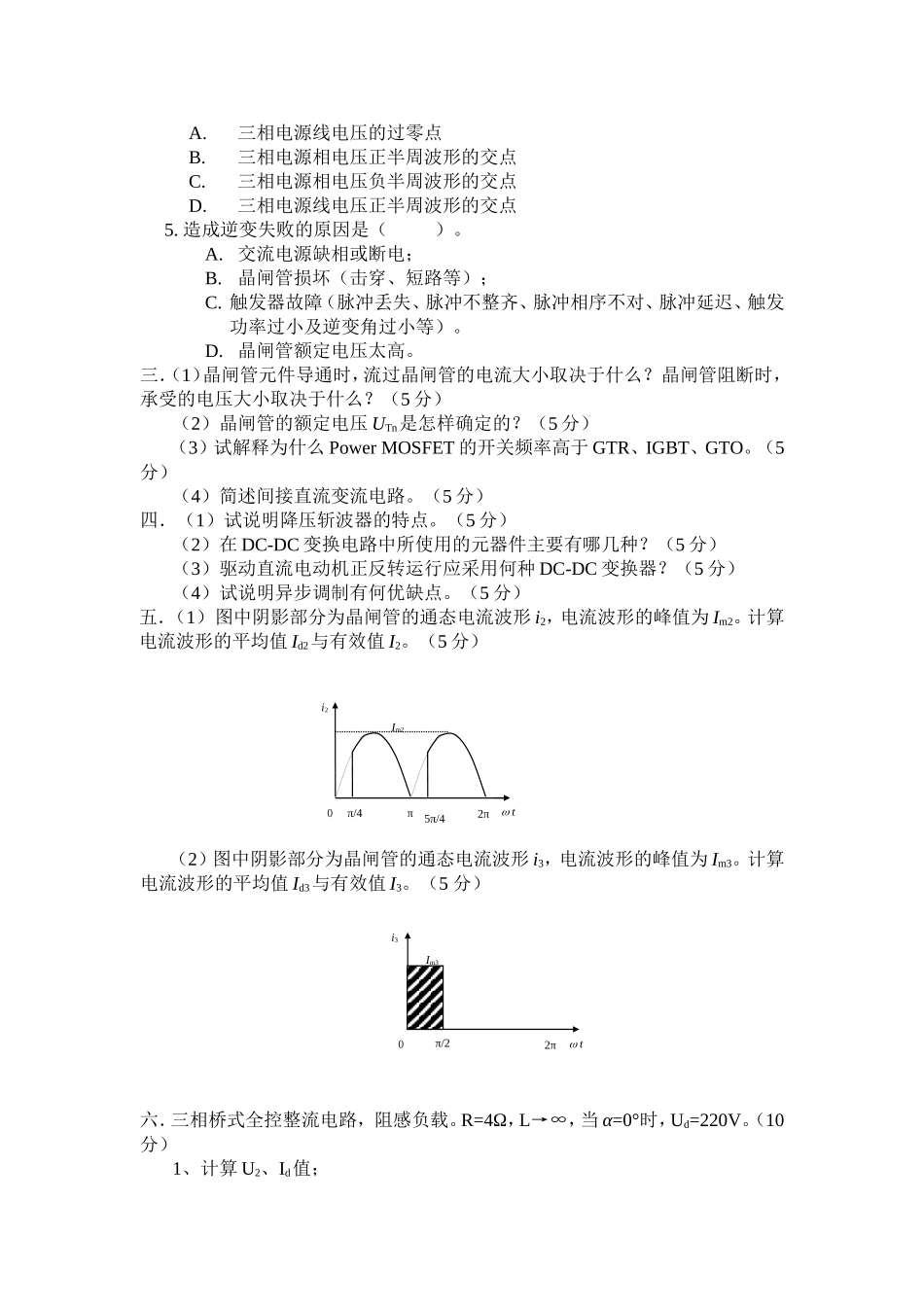

电力电子电路（专升本）模拟试卷（四）一、单选题（每题2分，共10分）1.全控型电力电子器件有（）。A.PowerDiode、P-MOSFET、SIT、IGBTB.P-MOSFET、IGBT、GTR、GTOC.SITH、MCT、Thyristor、GTOD.IGCT、GTO、TRIAC、IPM2.场效应管三个电极分别为()。A.发射极，基极，集电极；B.第一基极，发射极，第二基极；C.源极，栅极，漏极；D.阴极，门极，阳极。3.120°导电型交-直-交电流变频器，任意时刻有（）导通。A.一只开关管B.两只开关管C.三只开关管D.四只开关管4.三相桥式全控整流电路一共有（）只晶闸管。A.2B.3C.4D.65.三相半波共阴极组可控整流电路，晶闸管在换相时（）。A.总是从阳极电位低的那相换到阳极电位高的那相B.总是从阳极电位高的那相换到阳极电位低的那相C.总是从阴极电位高的那相换到阴极电位低的那相D.总是从阴极电位低的那相换到阴极电位高的那相二、多选题（每题2分，共10分）1.（）是电流控制型电力电子器件。A.GTR、GTOB.TRIAC、GTRC.P-MOSFET、IGBTD.GTO、TRIAC2.晶闸管导通的条件是（）。A.阳极电位高于阴极电位B.在控制极施加对阴极为正的且满足要求的触发脉冲C.阴极电位高于阳极电位D.在控制极施加对阳极为正的且满足要求的触发脉冲3.自然换流点在相电压波形负半周的电路是（）。A.三相半波共阴极组整流电路B.三相半波共阳极组整流电路C.三相半波共阴极组逆变电路D.三相半波共阳极组逆变电路4.三相桥式全控整流电路，自然换相点是（）。A.三相电源线电压的过零点B.三相电源相电压正半周波形的交点C.三相电源相电压负半周波形的交点D.三相电源线电压正半周波形的交点5.造成逆变失败的原因是（）。A.交流电源缺相或断电；B.晶闸管损坏（击穿、短路等）；C.触发器故障（脉冲丢失、脉冲不整齐、脉冲相序不对、脉冲延迟、触发功率过小及逆变角过小等）。D.晶闸管额定电压太高。三．（1）晶闸管元件导通时，流过晶闸管的电流大小取决于什么？晶闸管阻断时，承受的电压大小取决于什么？（5分）（2）晶闸管的额定电压UTn是怎样确定的？（5分）（3）试解释为什么PowerMOSFET的开关频率高于GTR、IGBT、GTO。（5分）（4）简述间接直流变流电路。（5分）四．（1）试说明降压斩波器的特点。（5分）（2）在DC-DC变换电路中所使用的元器件主要有哪几种？（5分）（3）驱动直流电动机正反转运行应采用何种DC-DC变换器？（5分）（4）试说明异步调制有何优缺点。（5分）五．（1）图中阴影部分为晶闸管的通态电流波形i2，电流波形的峰值为Im2。计算电流波形的平均值Id2与有效值I2。（5分）（2）图中阴影部分为晶闸管的通态电流波形i3，电流波形的峰值为Im3。计算电流波形的平均值Id3与有效值I3。（5分）六．三相桥式全控整流电路，阻感负载。R=4Ω，L→∞，当α=0°时，Ud=220V。（10分）1、计算U2、Id值；5π/42πππ/40ti2Im22ππ/20ti3Im32、按2倍安全裕量确定晶闸管定额；3、计算变压器容量和负载的功率因数。七．三相半波反并联可逆电路，变压器次级相电压U2=230V，电枢电阻RS=0.3，电动机在Unom=220V，Inom=20A稳定运行状态下开始进行发电制动，初始制动电流为2Inom=40A，忽略变压器漏抗和等效电阻RB等其他电阻，求初始逆变角。（10分）八．三相全控桥式变流电路，反电动势阻感负载，逆变工作状态。已知U2=230V，R∑=0.8Ω，L=∞，电动机反电势E=-290V，=60°。（10分）1．求晶闸管变流装置输出的逆变电压平均值Ud；2．求晶闸管变流装置输出的逆变电流平均值Id；3.求此时送回电网的有功功率是多少？电力电子电路（专升本）模拟试卷（四）参考答案一、单选题（每题2分，共10分）1.答：（B）2.答：（C）3.答：（B）4.答：（D）5.答：（A）二、多选题（每题2分，共10分）1.答：（ABD）2.答：（A，B）3.答：（BD）4.答：（BCD）5.答：（ABC）三．（1）负载。电源电压和电路形式。（2）答：取正向重复峰值电压UDRM和反向重复峰值电压URRM中的较小值，取整后，下靠标准电压等级。（3）答：功率MOSFET是单极性器件，只靠多子导电，不存在少子储存效应，因而关断过程非常迅速，是常用电力电子器件中最高的。（4）答：在直流变流电路中增加了交流环节。在交流环节中通常...
