CSP封装技术简介

CSP封装技术简介_第1页

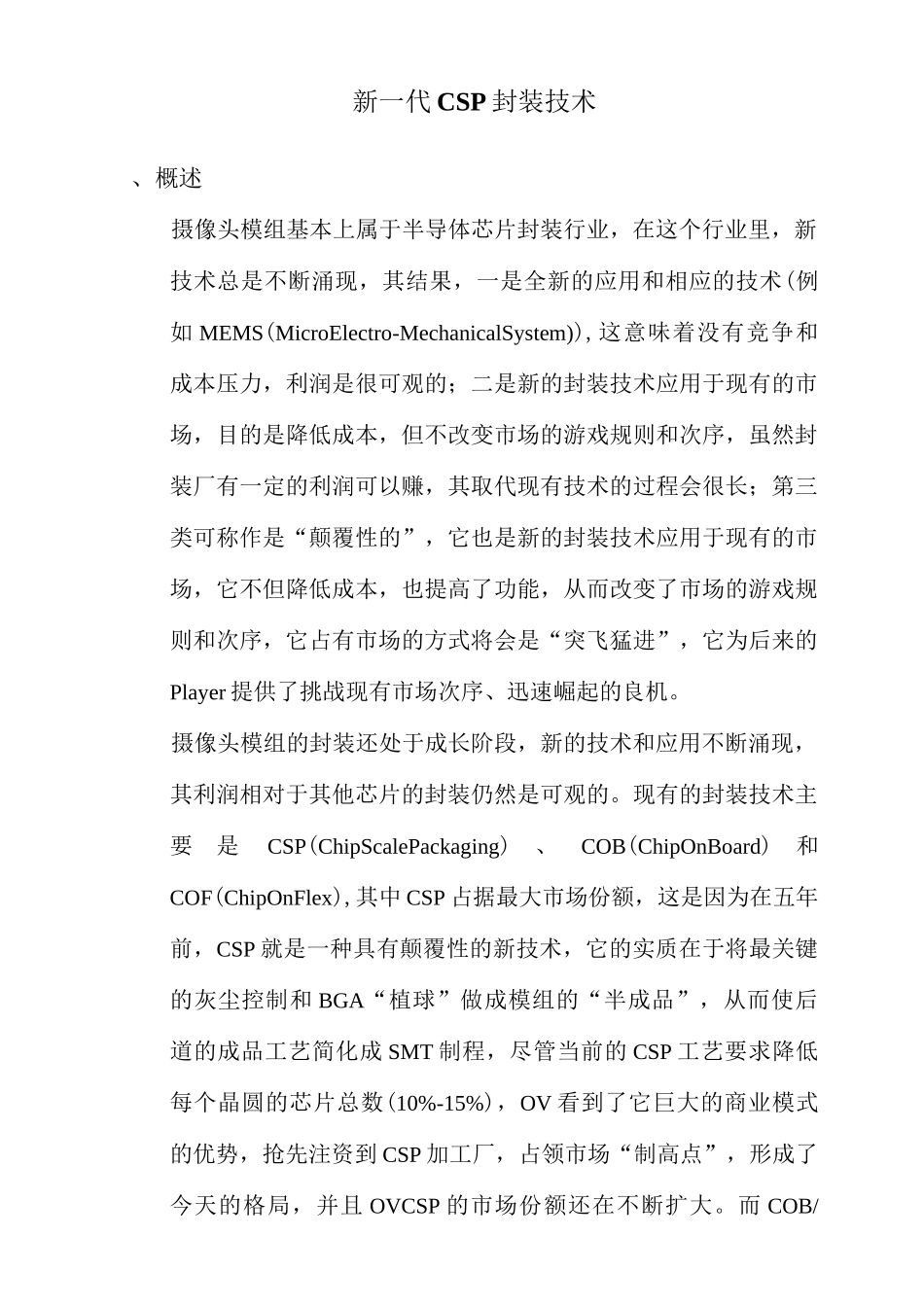

1/7
CSP封装技术简介_第2页

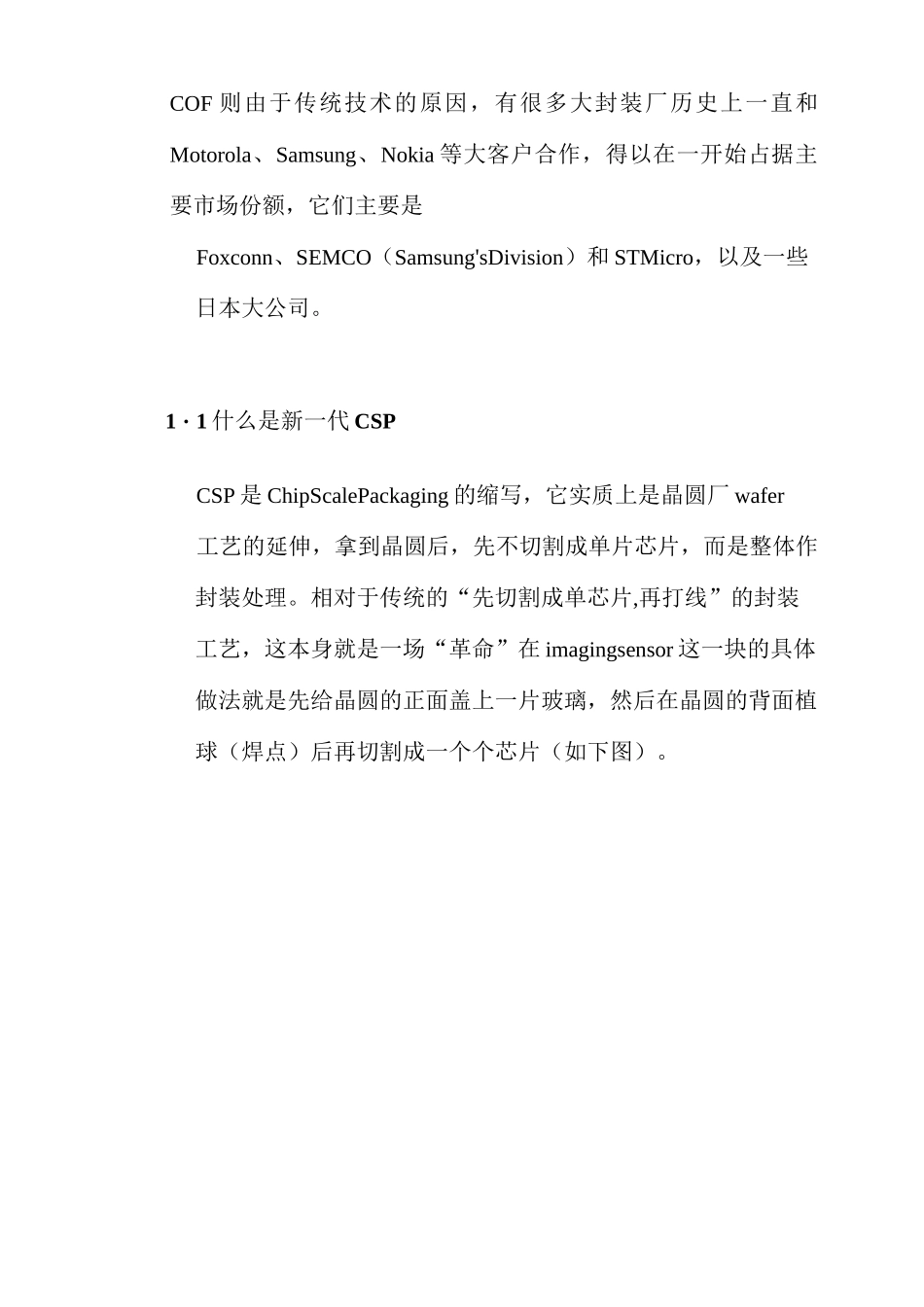

2/7
CSP封装技术简介_第3页

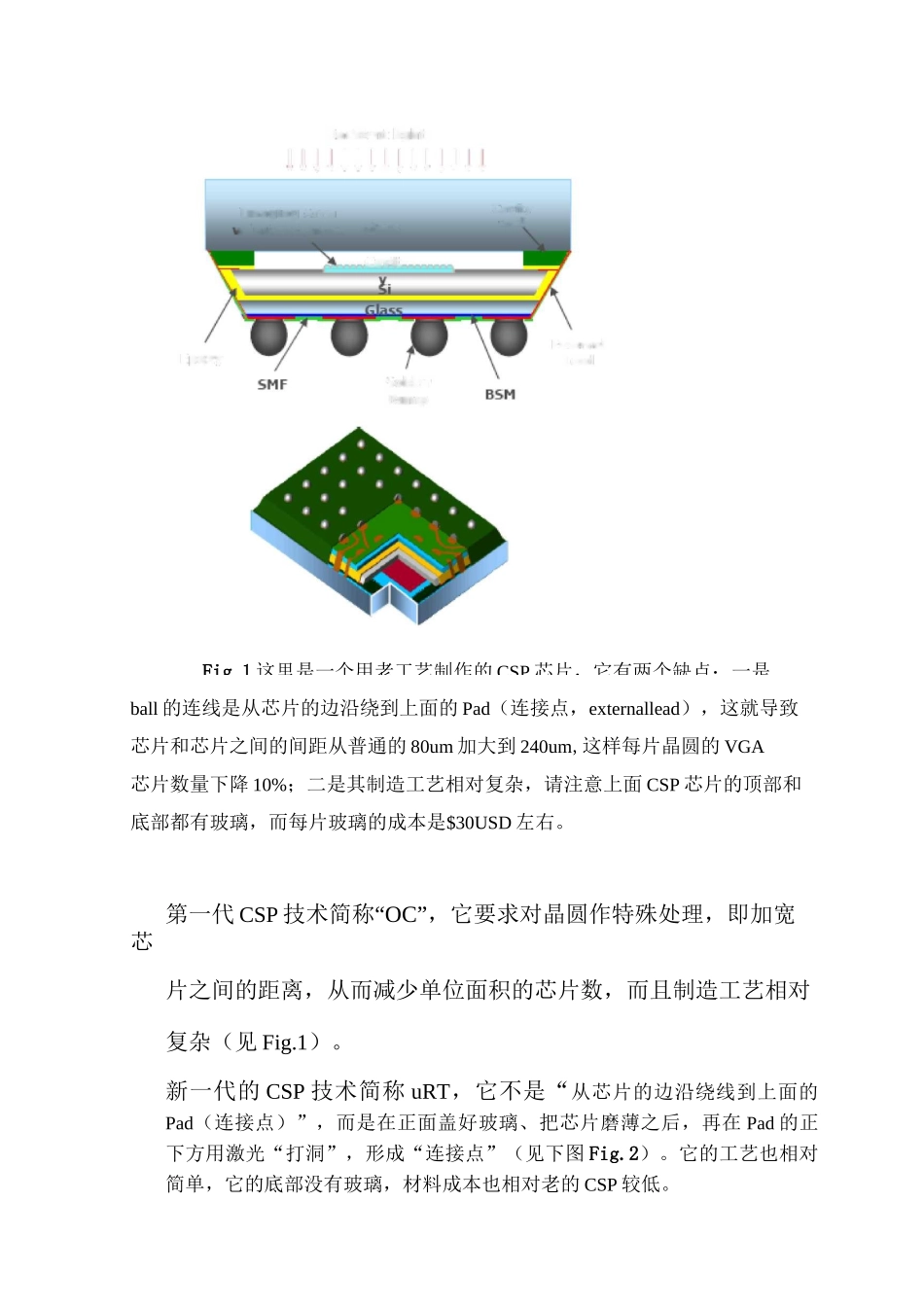

3/7
新一代 CSP 封装技术、概述摄像头模组基本上属于半导体芯片封装行业,在这个行业里,新技术总是不断涌现,其结果,一是全新的应用和相应的技术(例如 MEMS(MicroElectro-MechanicalSystem)),这意味着没有竞争和成本压力,利润是很可观的;二是新的封装技术应用于现有的市场,目的是降低成本,但不改变市场的游戏规则和次序,虽然封装厂有一定的利润可以赚,其取代现有技术的过程会很长;第三类可称作是“颠覆性的”,它也是新的封装技术应用于现有的市场,它不但降低成本,也提高了功能,从而改变了市场的游戏规则和次序,它占有市场的方式将会是“突飞猛进”,它为后来的Player 提供了挑战现有市场次序、迅速崛起的良机。摄像头模组的封装还处于成长阶段,新的技术和应用不断涌现,其利润相对于其他芯片的封装仍然是可观的。现有的封装技术主要是CSP(ChipScalePackaging)、COB(ChipOnBoard)和COF(ChipOnFlex),其中 CSP 占据最大市场份额,这是因为在五年前,CSP 就是一种具有颠覆性的新技术,它的实质在于将最关键的灰尘控制和 BGA“植球”做成模组的“半成品”,从而使后道的成品工艺简化成 SMT 制程,尽管当前的 CSP 工艺要求降低每个晶圆的芯片总数(10%-15%),OV 看到了它巨大的商业模式的优势,抢先注资到 CSP 加工厂,占领市场“制高点”,形成了今天的格局,并且 OVCSP 的市场份额还在不断扩大。而 COB/COF 则由于传统技术的原因,有很多大封装厂历史上一直和Motorola、Samsung、Nokia 等大客户合作,得以在一开始占据主要市场份额,它们主要是Foxconn、SEMCO(Samsung'sDivision)和 STMicro,以及一些日本大公司。1・1 什么是新一代 CSPCSP 是 ChipScalePackaging 的缩写,它实质上是晶圆厂 wafer工艺的延伸,拿到晶圆后,先不切割成单片芯片,而是整体作封装处理。相对于传统的“先切割成单芯片,再打线”的封装工艺,这本身就是一场“革命”在 imagingsensor 这一块的具体做法就是先给晶圆的正面盖上一片玻璃,然后在晶圆的背面植球(焊点)后再切割成一个个芯片(如下图)。CavilIncidentlightimmmuiiiCavitvwabImagingAreav/micro-lensesGlassEpoxEKbernalSolderBumpFig.1 这里是一个用老工艺制作的 CSP 芯片,它有两个缺点:一是ball 的连线是从芯片的边沿绕到上面的 Pad(连接点,externallead),这就导致芯片和芯片之间的间距从普通的 80um 加大到 240um,这样每片晶圆的 VGA芯片数量下降 10...
