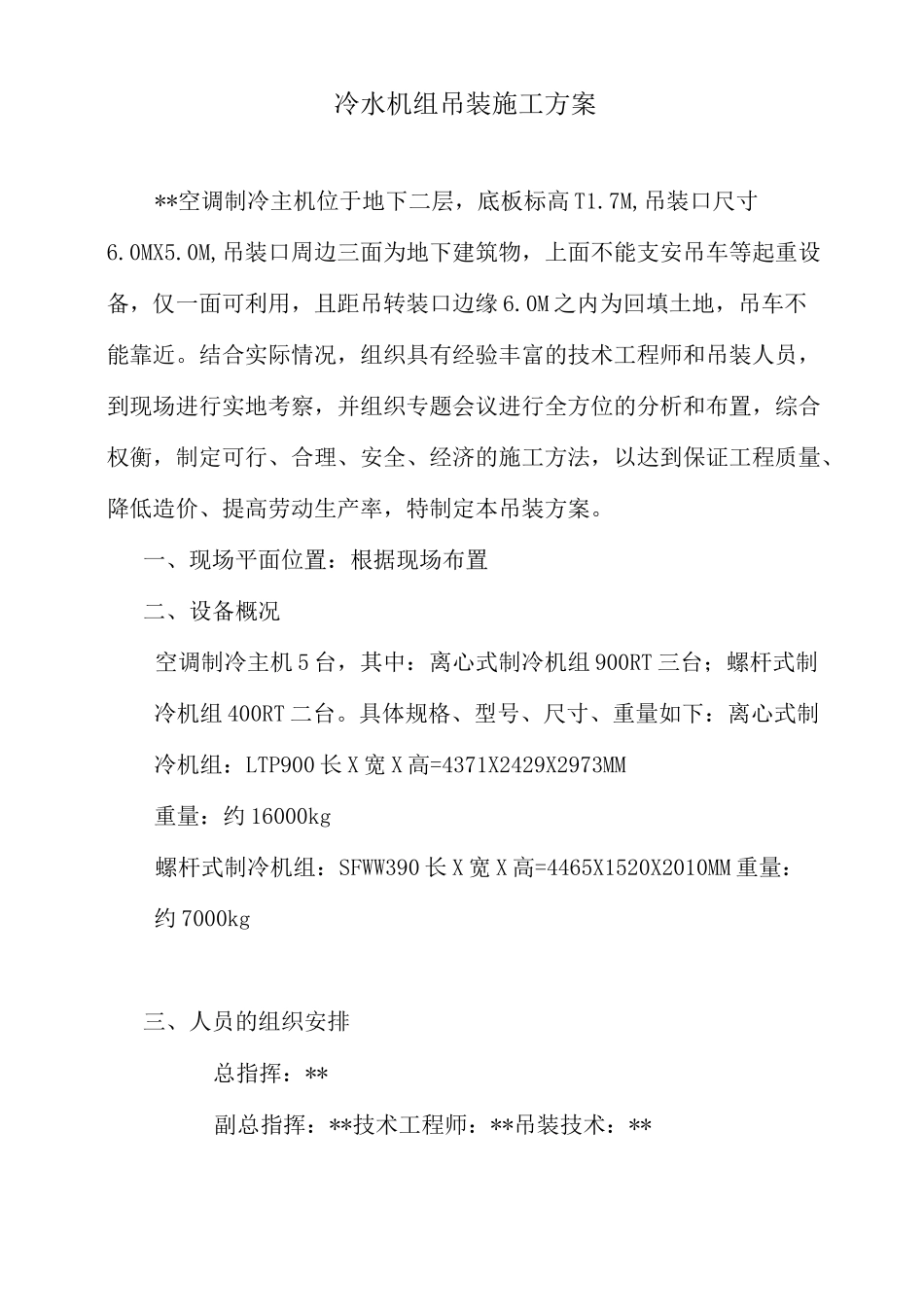

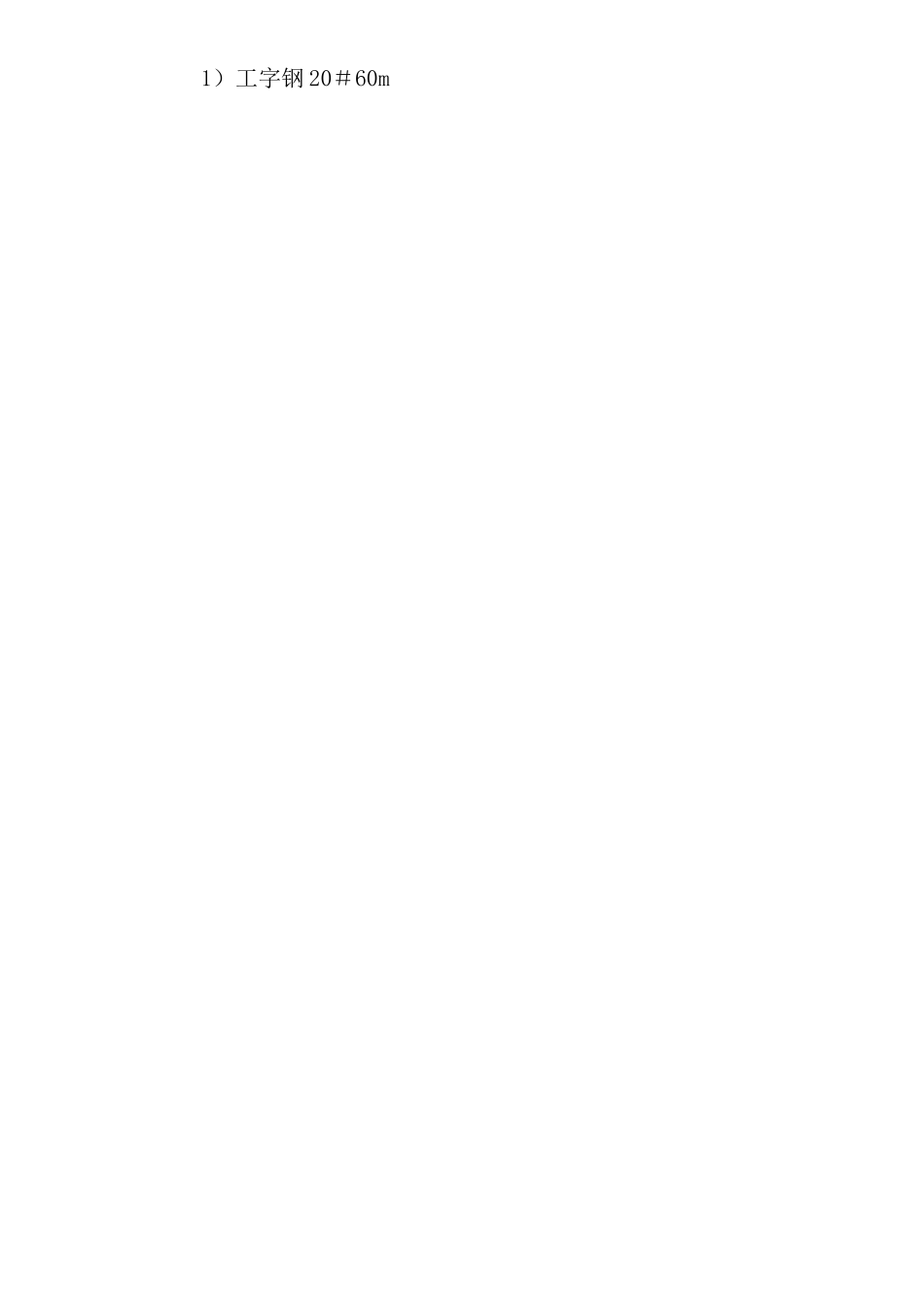

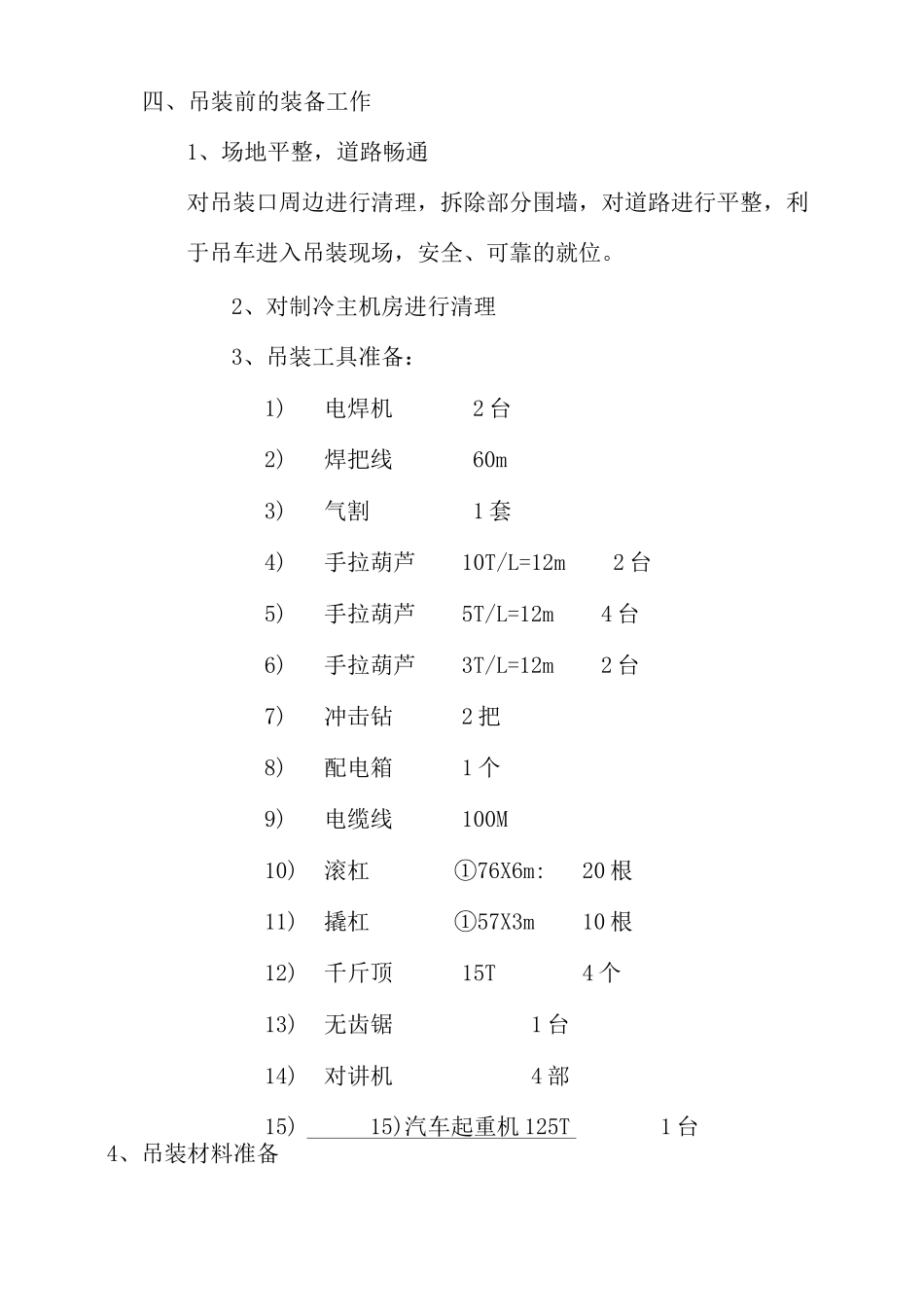

冷水机组吊装施工方案**空调制冷主机位于地下二层，底板标高 T1.7M,吊装口尺寸6.0MX5.0M,吊装口周边三面为地下建筑物，上面不能支安吊车等起重设备，仅一面可利用，且距吊转装口边缘 6.0M 之内为回填土地，吊车不能靠近。结合实际情况，组织具有经验丰富的技术工程师和吊装人员，到现场进行实地考察，并组织专题会议进行全方位的分析和布置，综合权衡，制定可行、合理、安全、经济的施工方法，以达到保证工程质量、降低造价、提高劳动生产率，特制定本吊装方案。一、现场平面位置：根据现场布置二、设备概况空调制冷主机 5 台，其中：离心式制冷机组 900RT 三台；螺杆式制冷机组 400RT 二台。具体规格、型号、尺寸、重量如下：离心式制冷机组：LTP900 长 X 宽 X 高=4371X2429X2973MM重量：约 16000kg螺杆式制冷机组：SFWW390 长 X 宽 X 高=4465X1520X2010MM 重量：约 7000kg三、人员的组织安排总指挥：**副总指挥：**技术工程师：**吊装技术：**四、吊装前的装备工作1、场地平整，道路畅通对吊装口周边进行清理，拆除部分围墙，对道路进行平整，利于吊车进入吊装现场，安全、可靠的就位。2、对制冷主机房进行清理3、吊装工具准备：1)电焊机2 台2)焊把线60m3)气割1 套4)手拉葫芦10T/L=12m2 台5)手拉葫芦5T/L=12m4 台6)手拉葫芦3T/L=12m2 台7)冲击钻2 把8)配电箱1 个9)电缆线100M10)滚杠①76X6m:20 根11)撬杠①57X3m10 根12)千斤顶15T4 个13)无齿锯1 台14)对讲机4 部15)15)汽车起重机 125T1 台4、吊装材料准备1）工字钢 20＃60m妥善保管。4、收集好随机文件、随机清单、随机样本、合格证、说明书等。5、签订验收进场报告单一式四份，业主、供应商、监理及施工单位各一份。七、设备垂直吊装1、设备吊装时必须有供应商代表在场指导吊装，吊装作业人员必须首先看清有关说明，注意操作安全，并严格按照说明书的要求进行。2、机组在吊装、搬运过程中，千万不能损伤机组，特别不能碰伤制冷系统的元件及管道、电气柜等。3、结合现场实际情况，制冷机的外型尺寸、重量、吊装高度、起重（回转）半径和施工现场条件，拟选用汽车起重机，根据起重量、起重高度和起重半径选择计算起重机，选用 125T 汽车起重机。4、根据吊车自身的标点，现场进行摆放，示意如下图：检查承重机体着力点是否牢固、坚实。5、伸起吊臂，且进行反时针 360 度旋转，观看吊臂的夹角度和相对应的承吊重量，是否与所需承重量相一致。6、吊装前，...
