《汽车机械基础》第十一章常用的连接键连接与销连接

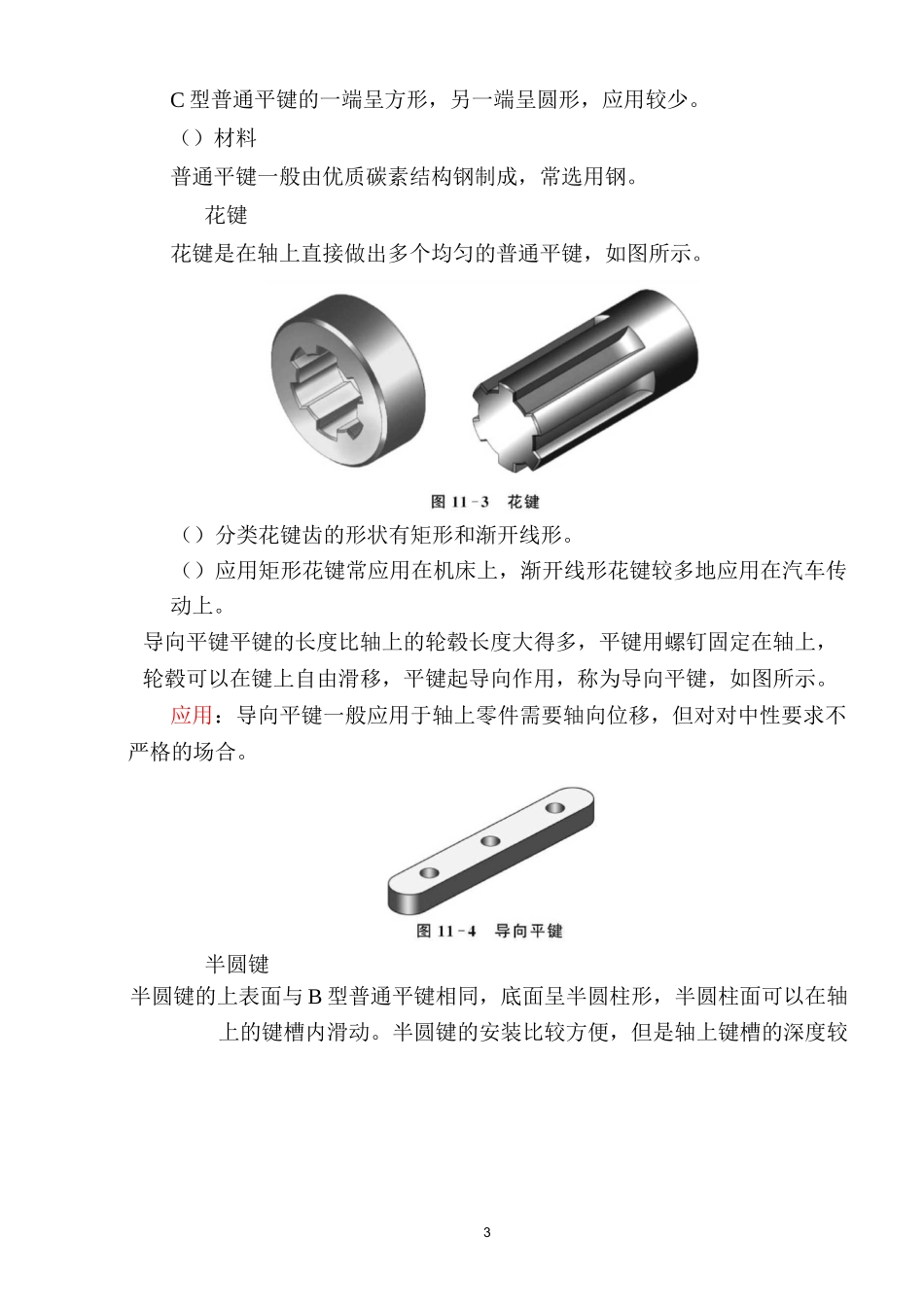

12018/20_学年灌南中专教师授课教案章节课题第十章常用连接第 1 节键连接与销连接授课方法讲授所需教具多媒体课件授课时间月曰节月曰节月曰节月曰节授课班级目的要求知道键连接和销连接的类型。掌握普通平键连接的失效形式与强度验算方法。旧知复习1.从动件的基本运动规律。2.凸轮机构的传力特性。3.盘形凸轮轮廓曲线绘制的步骤。重点难点键连接和销连接的类型。普通平键连接的失效形式与强度验算。教学过程旧知复习分钟第 1 节键连接与销连接分钟课堂练习分钟小结分钟课后作业教学后记教学内容第一学期课程汽车机械基础2旧知复习：1.从动件的基本运动规律。2.凸轮机构的传力特性。3.盘形凸轮轮廓曲线绘制的步骤。讲授新课：第十一章常用连接汽车上常用连接的类型很多，主要有键连接、销连接、螺纹连接和弹性连接。按连接零件在工作中的相对位置是否变化，将连接分为动连接和静连接两种。动连接：是指组成连接的零件在工作中的相对位置发生变化的连接。静连接：是指组成连接的零件在工作中的相对位置不发生变化的连接。按连接零件时是否经常拆卸将连接分为可拆卸连接和不可拆卸连接两种。可拆卸连接：是指拆卸时不破坏连接关系，连接件可重复使用。不可拆卸连接：是指拆卸时必须破坏的连接，连接件不可重复使用。第 1 节键连接与销连接一、键连接（一）键连接的类型普通平键（）分类按键两端形状不同，普通平键分为 A、B、C 三种，如图所示。图 11-2 普通平键（）应用A 型普通平键的两端呈圆形，适用于轴的中间位置B 型普通平键的两端呈方形，适用于轴的端部位置，电机轴端常采用 B型普通平键连接。3C 型普通平键的一端呈方形，另一端呈圆形，应用较少。（）材料普通平键一般由优质碳素结构钢制成，常选用钢。花键花键是在轴上直接做出多个均匀的普通平键，如图所示。（）分类花键齿的形状有矩形和渐开线形。（）应用矩形花键常应用在机床上，渐开线形花键较多地应用在汽车传动上。导向平键平键的长度比轴上的轮毂长度大得多，平键用螺钉固定在轴上，轮毂可以在键上自由滑移，平键起导向作用，称为导向平键，如图所示。应用：导向平键一般应用于轴上零件需要轴向位移，但对对中性要求不严格的场合。半圆键半圆键的上表面与 B 型普通平键相同，底面呈半圆柱形，半圆柱面可以在轴上的键槽内滑动。半圆键的安装比较方便，但是轴上键槽的深度较大，对轴的强度有所削弱，如图所示。45满足挤压强度条件为F4TR—_d_一
