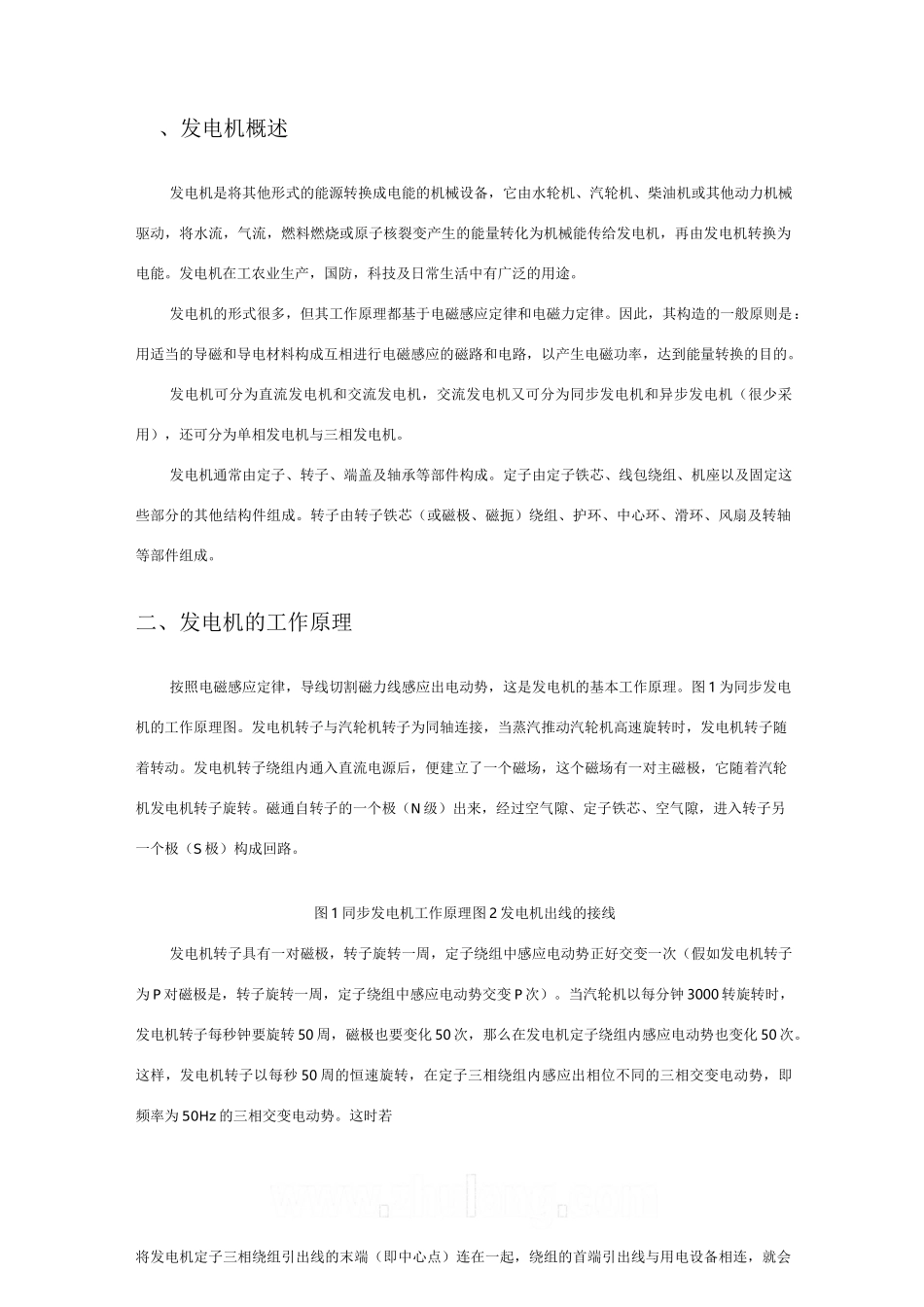

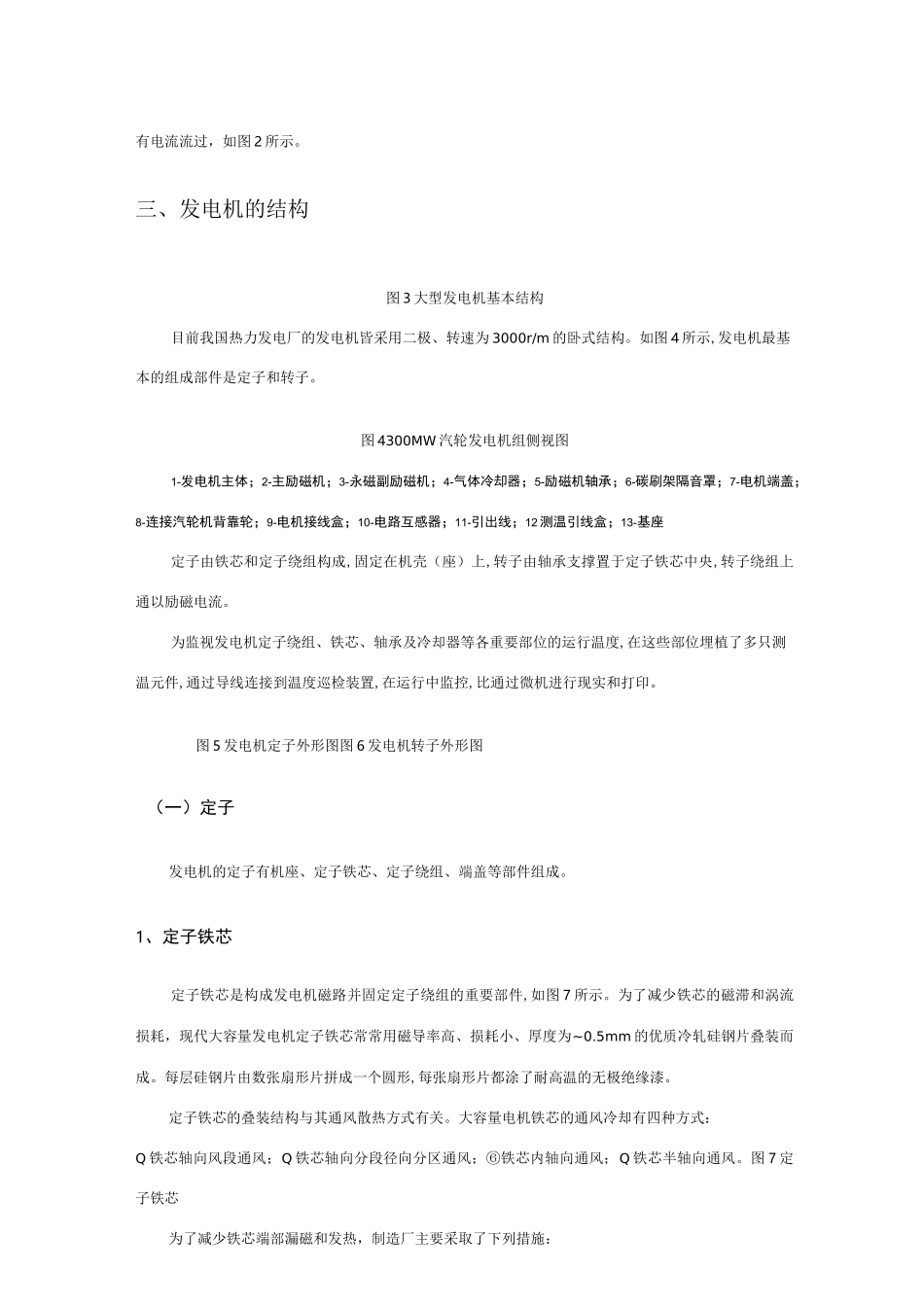

、发电机概述发电机是将其他形式的能源转换成电能的机械设备,它由水轮机、汽轮机、柴油机或其他动力机械驱动,将水流,气流,燃料燃烧或原子核裂变产生的能量转化为机械能传给发电机,再由发电机转换为电能。发电机在工农业生产,国防,科技及日常生活中有广泛的用途。发电机的形式很多,但其工作原理都基于电磁感应定律和电磁力定律。因此,其构造的一般原则是:用适当的导磁和导电材料构成互相进行电磁感应的磁路和电路,以产生电磁功率,达到能量转换的目的。发电机可分为直流发电机和交流发电机,交流发电机又可分为同步发电机和异步发电机(很少采用),还可分为单相发电机与三相发电机。发电机通常由定子、转子、端盖及轴承等部件构成。定子由定子铁芯、线包绕组、机座以及固定这些部分的其他结构件组成。转子由转子铁芯(或磁极、磁扼)绕组、护环、中心环、滑环、风扇及转轴等部件组成。二、发电机的工作原理按照电磁感应定律,导线切割磁力线感应出电动势,这是发电机的基本工作原理。图 1 为同步发电机的工作原理图。发电机转子与汽轮机转子为同轴连接,当蒸汽推动汽轮机高速旋转时,发电机转子随着转动。发电机转子绕组内通入直流电源后,便建立了一个磁场,这个磁场有一对主磁极,它随着汽轮机发电机转子旋转。磁通自转子的一个极(N 级)出来,经过空气隙、定子铁芯、空气隙,进入转子另一个极(S 极)构成回路。图 1 同步发电机工作原理图 2 发电机出线的接线发电机转子具有一对磁极,转子旋转一周,定子绕组中感应电动势正好交变一次(假如发电机转子为 P 对磁极是,转子旋转一周,定子绕组中感应电动势交变 P 次)。当汽轮机以每分钟 3000 转旋转时,发电机转子每秒钟要旋转 50 周,磁极也要变化 50 次,那么在发电机定子绕组内感应电动势也变化 50 次。这样,发电机转子以每秒 50 周的恒速旋转,在定子三相绕组内感应出相位不同的三相交变电动势,即频率为 50Hz 的三相交变电动势。这时若将发电机定子三相绕组引出线的末端(即中心点)连在一起,绕组的首端引出线与用电设备相连,就会有电流流过,如图 2 所示。三、发电机的结构图 3 大型发电机基本结构目前我国热力发电厂的发电机皆采用二极、转速为 3000r/m 的卧式结构。如图 4 所示,发电机最基本的组成部件是定子和转子。图 4300MW 汽轮发电机组侧视图1-发电机主体;2-主励磁机;3-永磁副励磁机;4-气体冷却器;5-励磁机轴承;6-碳刷架隔...
