009D1#衡重式挡土墙 技术交底

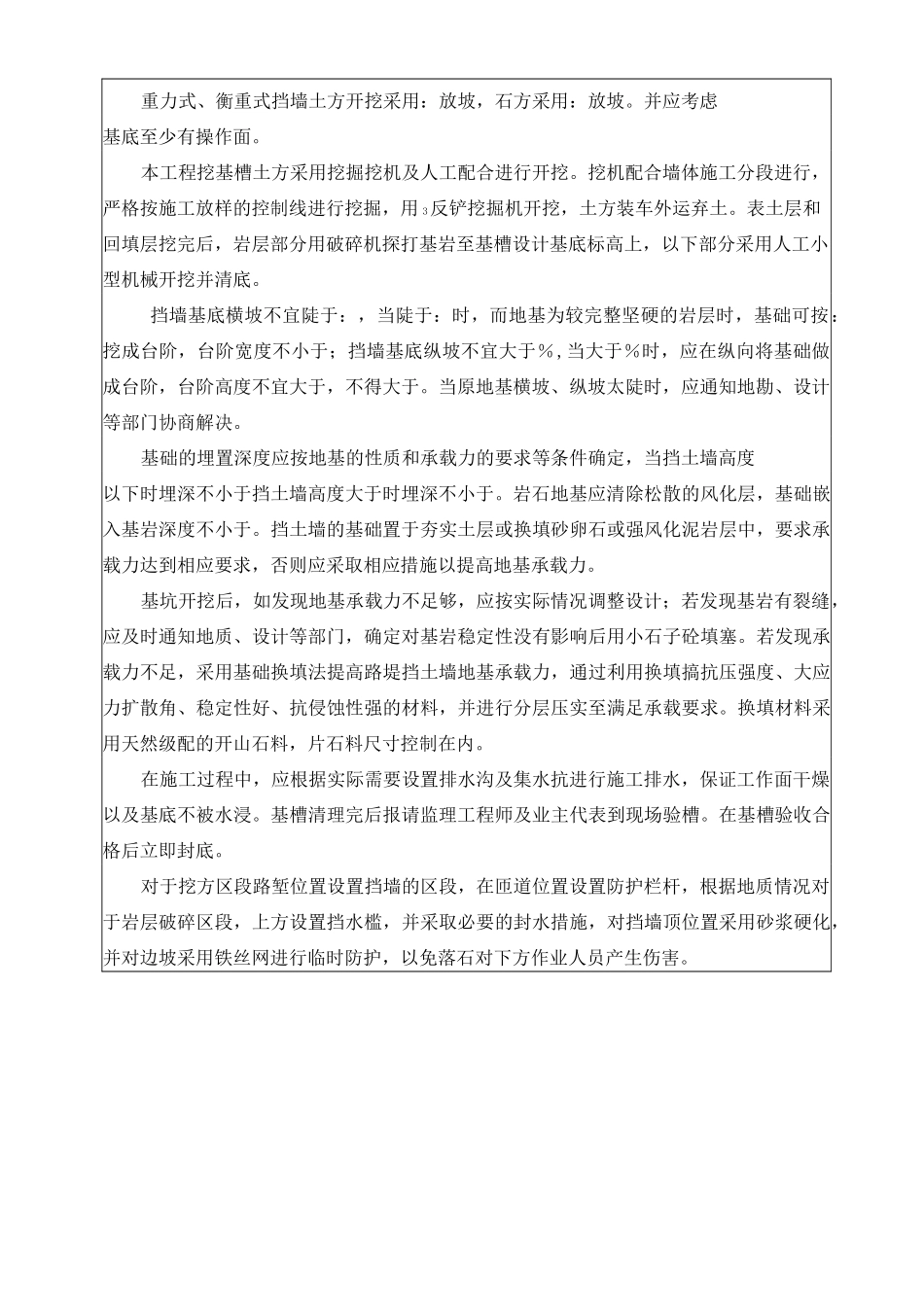

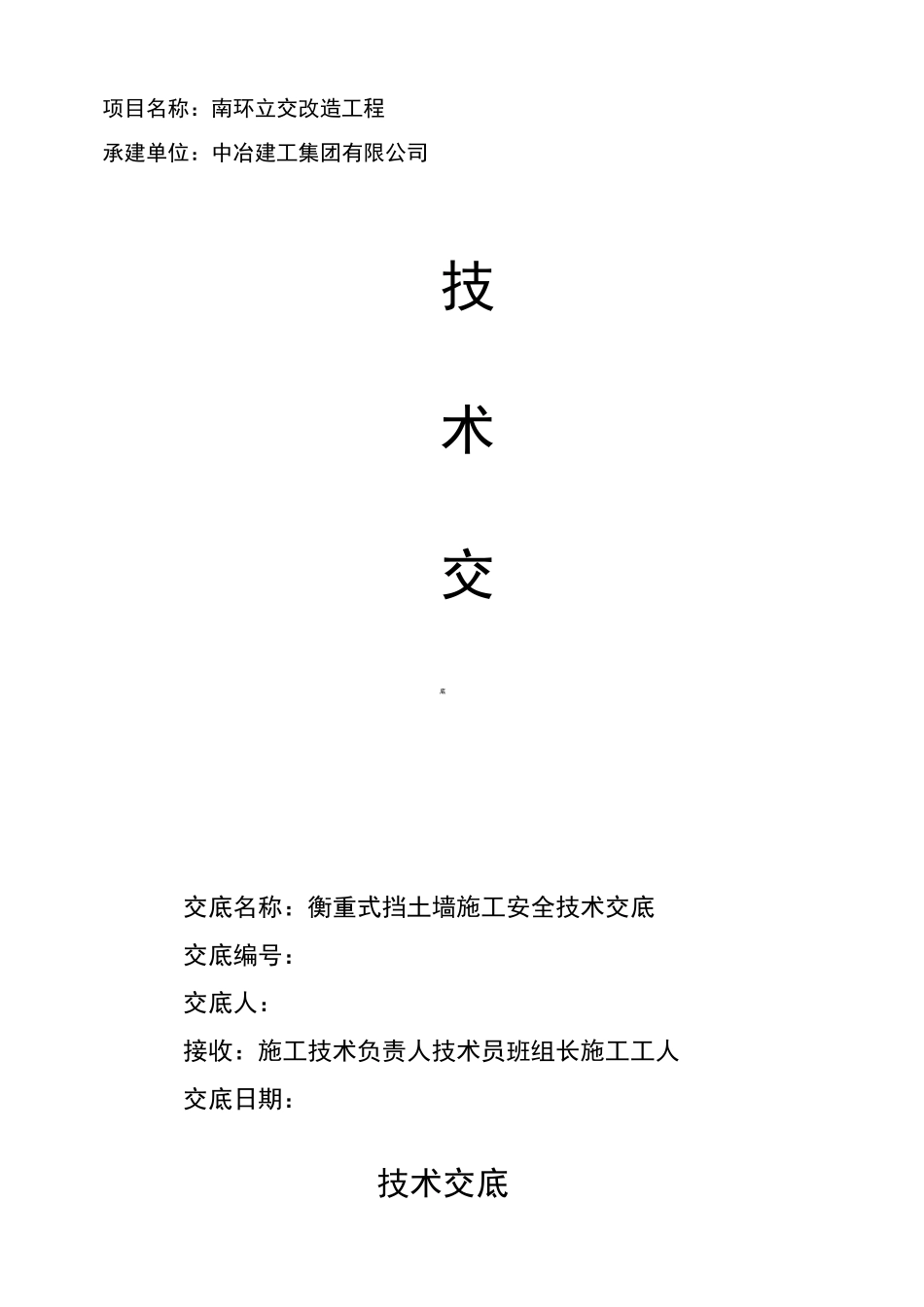

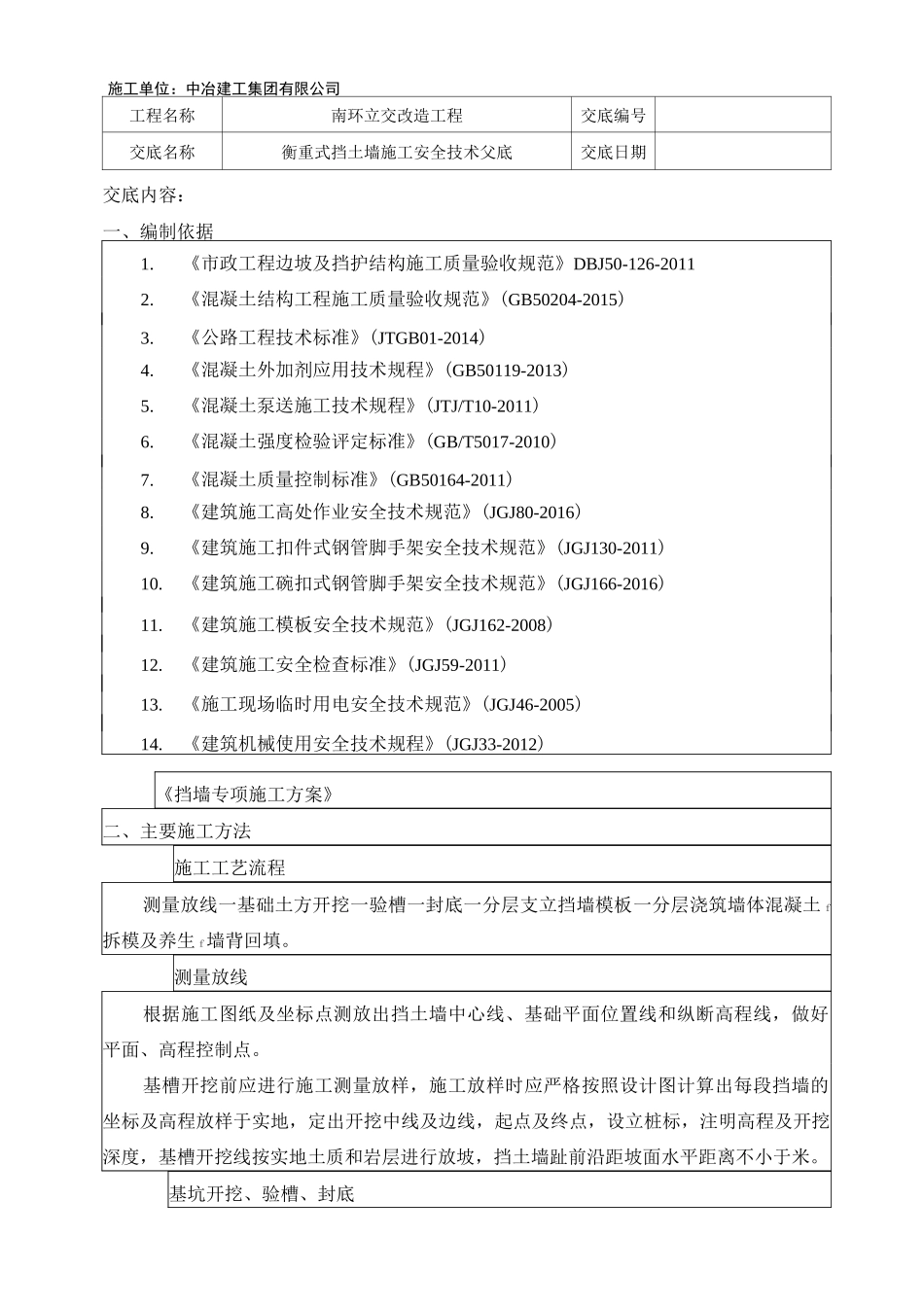

项目名称：南环立交改造工程承建单位：中冶建工集团有限公司技术交底交底名称：衡重式挡土墙施工安全技术交底交底编号：交底人：接收：施工技术负责人技术员班组长施工工人交底日期：技术交底施工单位：中冶建工集团有限公司工程名称南环立交改造工程交底编号交底名称衡重式挡土墙施工安全技术父底交底日期交底内容：一、编制依据1.《市政工程边坡及挡护结构施工质量验收规范》DBJ50-126-20112.《混凝土结构工程施工质量验收规范》(GB50204-2015)3.《公路工程技术标准》(JTGB01-2014)4.《混凝土外加剂应用技术规程》(GB50119-2013)5.《混凝土泵送施工技术规程》(JTJ/T10-2011)6.《混凝土强度检验评定标准》(GB/T5017-2010)7.《混凝土质量控制标准》(GB50164-2011)8.《建筑施工高处作业安全技术规范》(JGJ80-2016)9.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)10.《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2016)11.《建筑施工模板安全技术规范》(JGJ162-2008)12.《建筑施工安全检查标准》(JGJ59-2011)13.《施工现场临时用电安全技术规范》(JGJ46-2005)14.《建筑机械使用安全技术规程》(JGJ33-2012)《挡墙专项施工方案》二、主要施工方法施工工艺流程测量放线一基础土方开挖一验槽一封底一分层支立挡墙模板一分层浇筑墙体混凝土 f拆模及养生 f墙背回填。测量放线根据施工图纸及坐标点测放出挡土墙中心线、基础平面位置线和纵断高程线，做好平面、高程控制点。基槽开挖前应进行施工测量放样，施工放样时应严格按照设计图计算出每段挡墙的坐标及高程放样于实地，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，基槽开挖线按实地土质和岩层进行放坡，挡土墙趾前沿距坡面水平距离不小于米。基坑开挖、验槽、封底重力式、衡重式挡墙土方开挖采用：放坡，石方采用：放坡。并应考虑基底至少有操作面。本工程挖基槽土方采用挖掘挖机及人工配合进行开挖。挖机配合墙体施工分段进行，严格按施工放样的控制线进行挖掘，用 3反铲挖掘机开挖，土方装车外运弃土。表土层和回填层挖完后，岩层部分用破碎机探打基岩至基槽设计基底标高上，以下部分采用人工小型机械开挖并清底。挡墙基底横坡不宜陡于：，当陡于：时，而地基为较完整坚硬的岩层时，基础可按：挖成台阶，台阶宽度不小于；挡墙基底纵坡不宜大于％,当大于％时，应在纵向将基础做成台阶，台阶高度不宜大于，不得大于。当原地基横坡、纵坡太陡时，应通知地勘、设计...
