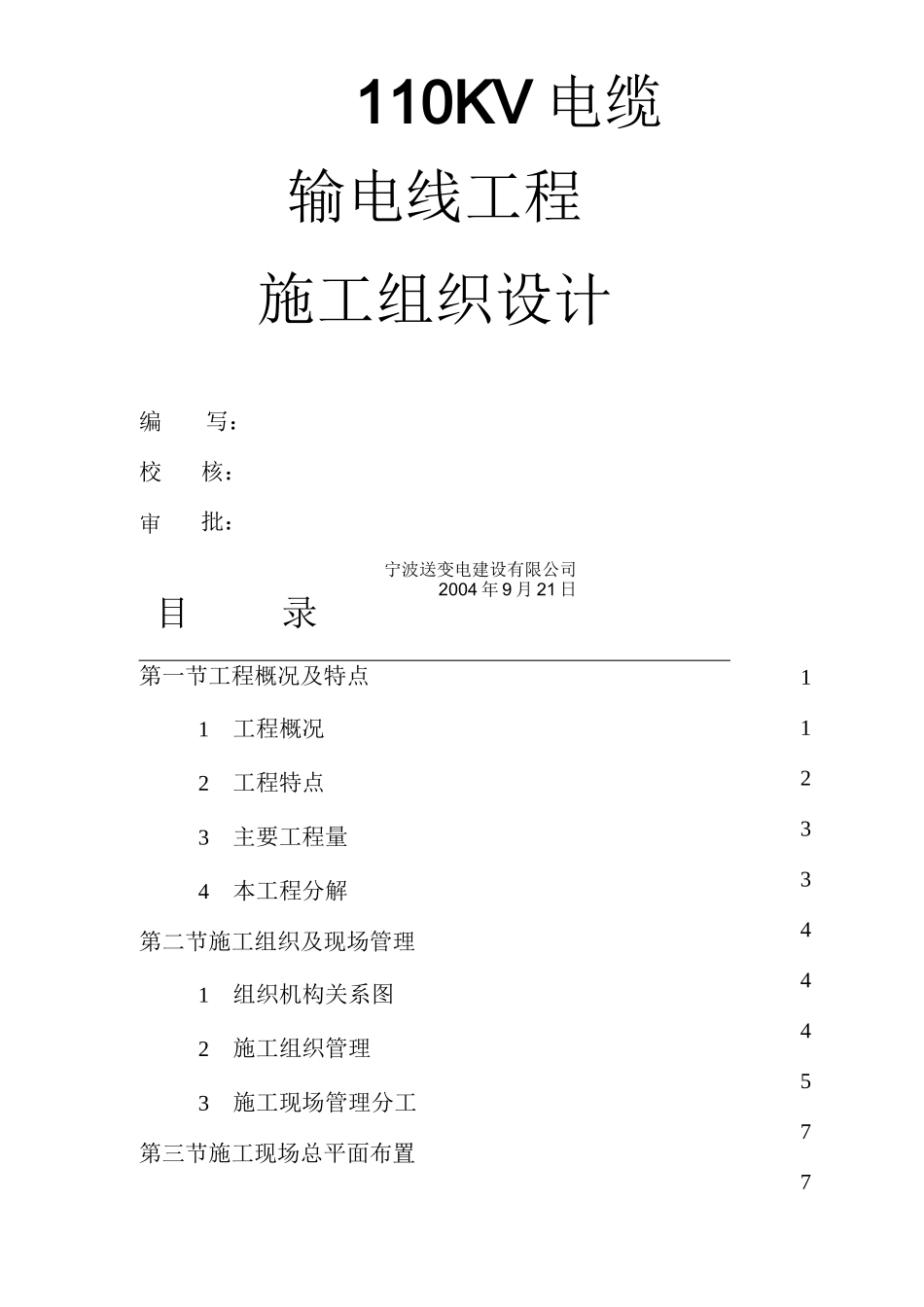

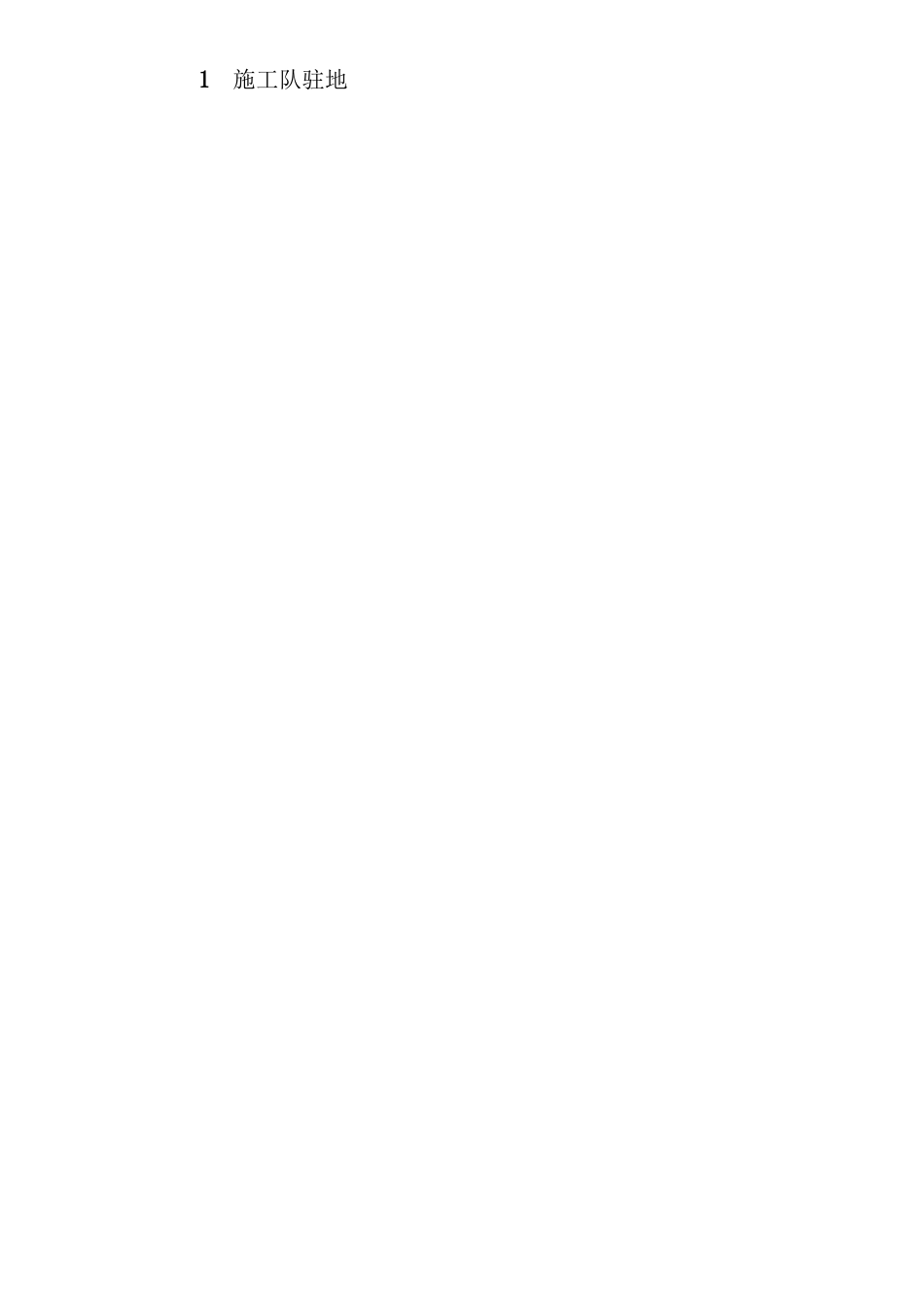

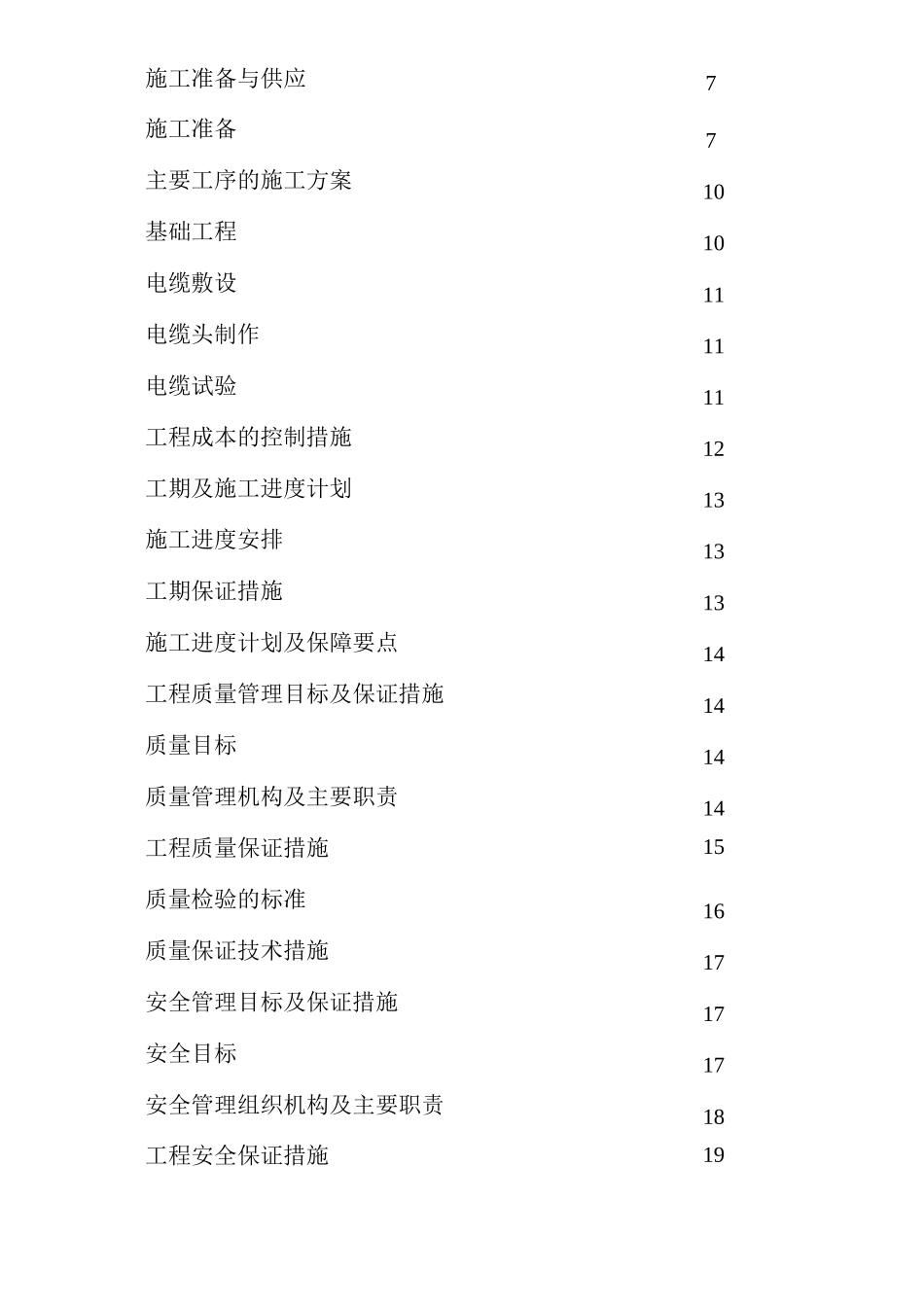

11233444577110KV 电缆输电线工程施工组织设计编写：校核：审批：宁波送变电建设有限公司目录2004 年 9 月 21 日第一节工程概况及特点1工程概况2工程特点3主要工程量4本工程分解第二节施工组织及现场管理1组织机构关系图2施工组织管理3施工现场管理分工第三节施工现场总平面布置1施工队驻地施工准备与供应7施工准备7主要工序的施工方案10基础工程10电缆敷设11电缆头制作11电缆试验11工程成本的控制措施12工期及施工进度计划13施工进度安排13工期保证措施13施工进度计划及保障要点14工程质量管理目标及保证措施14质量目标14质量管理机构及主要职责14工程质量保证措施15质量检验的标准16质量保证技术措施17安全管理目标及保证措施17安全目标17安全管理组织机构及主要职责18工程安全保证措施19第四节1第五节12345'第六节123第七节12345第八节1234安全技术措施20第九节文明施工211文明施工目标、.>-»1—1、.厶■—一,、.、八、.‘、・212文明施工实施方案213文明施工管理办法21第十节其它部分221政策处理222竣工资料223质量回访22110KV 电缆工程组织设计第一节工程概况及特点1 工程概况1．1 工程简述：本工程由 110KV 东辉变电所至 110KV 海门变电所。全路径均采用电缆敷设，电缆长度为约 4.9 千米，分 6 段。本工程的电缆采用万马电缆有限公司生产的 YJLW03-64/110KV-1X400MM交联聚乙烯绝缘波纹铝护套中密度聚乙烯护套电力电缆。户外终端选用沈古公司生产的 ZWCB 硅橡胶式终端头；中间接头选用沈古公司生产的 CSJ 冷缩型中间接头。直接接地箱选用沈古公司三相式直接接地箱，接地电缆截面为 150MM。交叉互联箱选用沈古公司生产的三相挂壁式。本工程由电力设计院设计。我公司本着确保工程质量、合理安排工期、安全文明施工、建设优质工程的原则，编写本工程的施工组织设计。其编写依据是：•电力设计院设计的本工程施工图和设计文件等。•《35KV-110KV 电力电缆施工及验收规范》及相关规范。•我公司的《质量保证手册》和相关的程序文件。•我公司的技术力量，施工水平和机械设备。•我公司以往施工的电缆工程的施工方案、施工经验和工程总结。1．2 建设规模：1．3 工程承包范围：基础工程（包括材料供应）、全部本体施工（接地、电缆敷设、电缆头制作、验收、移交）1.4 地形和地质：该工程施工地点位于 220KV 新乐变 110KV 出线间隔处，地势平坦。2 工程特点2.1 土建电缆沟：新建 5 孔电缆排管长度约 150 米，4...
