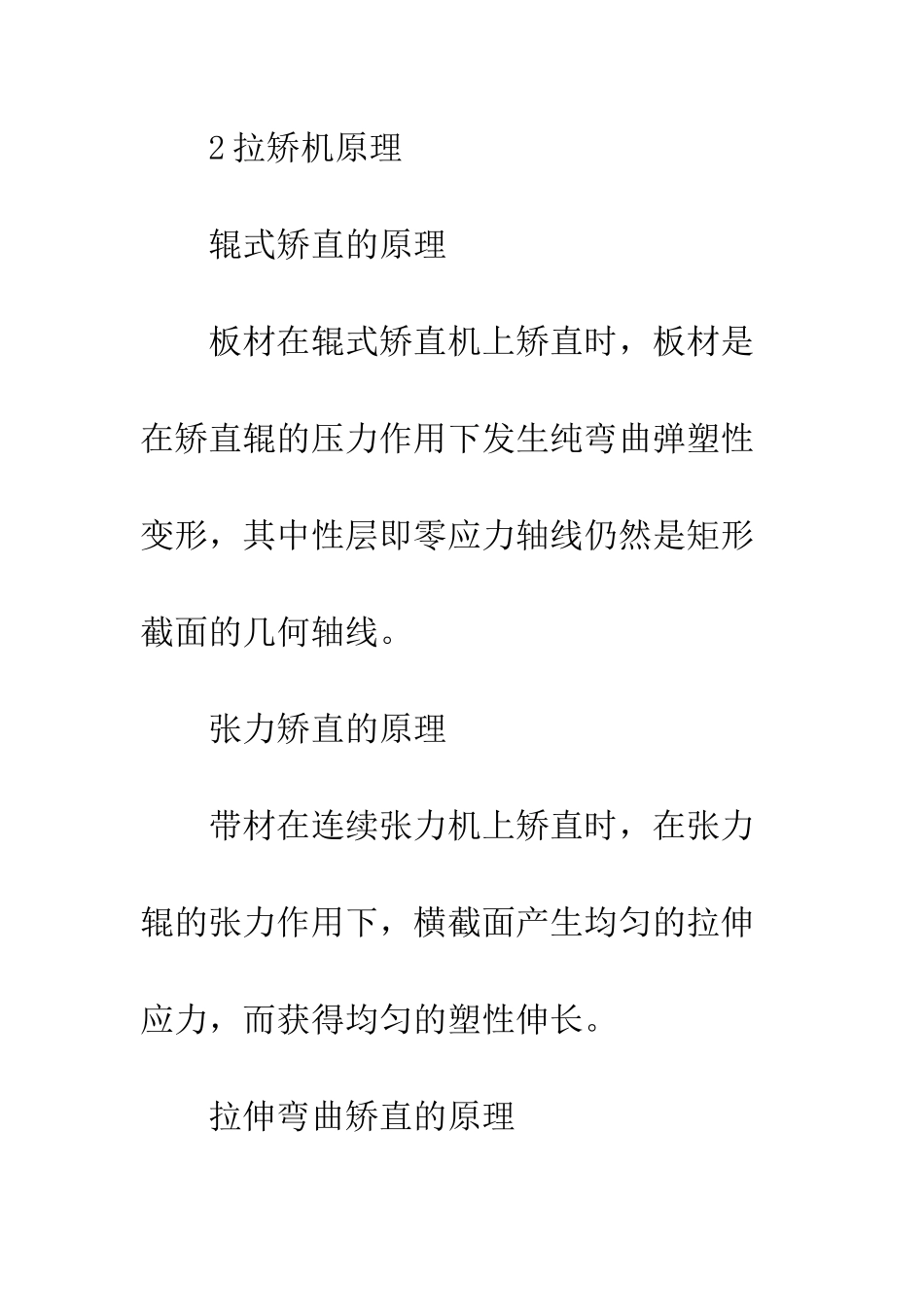

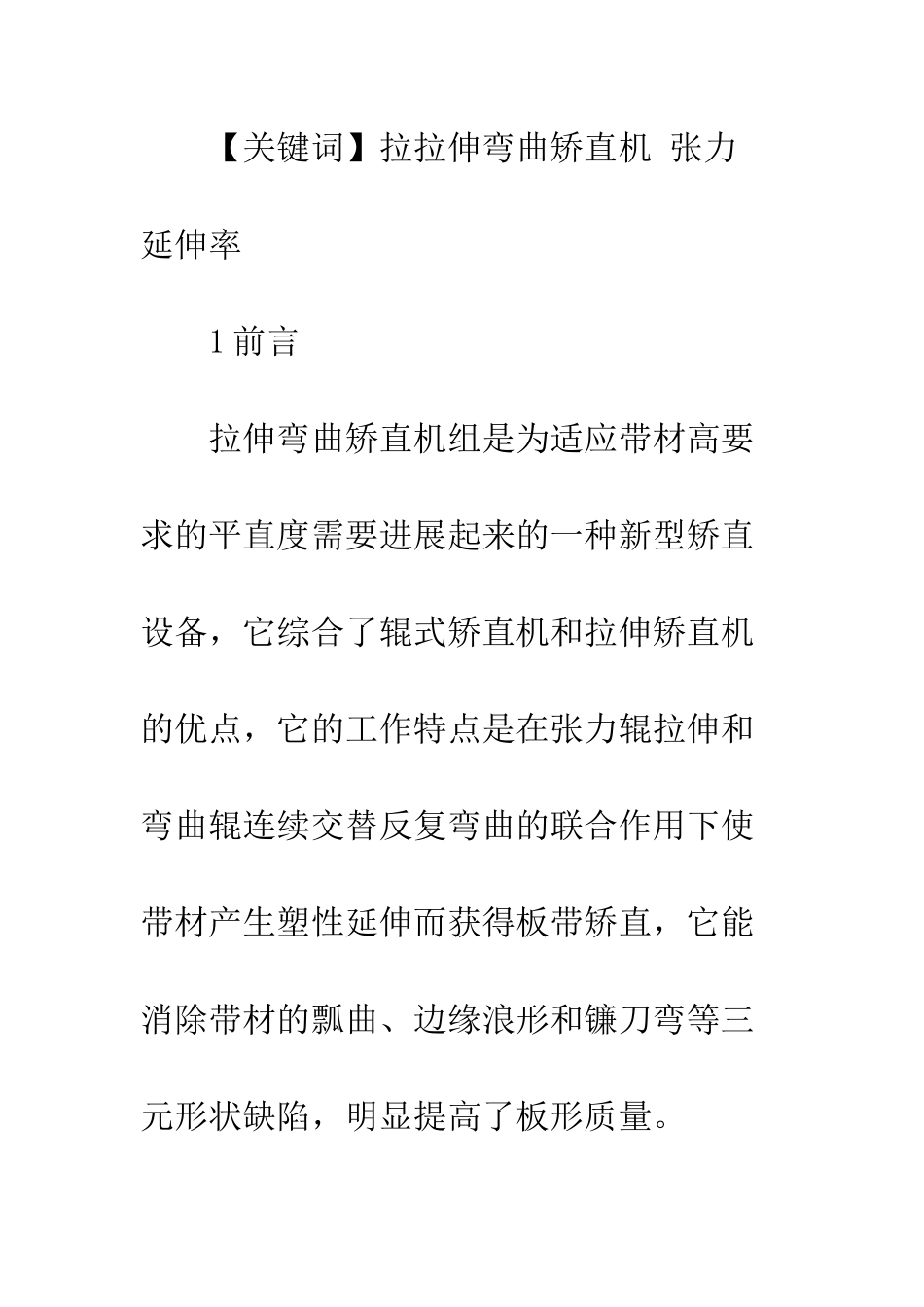

拉伸弯曲矫直机原理、结构及应用 【摘 要】拉伸弯曲矫直机是近代进展起来的一种新型矫直设备，它综合了辊式矫直机和拉伸矫直机的优点。拉伸弯曲矫直机由矫直机工作机座、弯曲辊组、矫直辊组、张力辊组等结构组成。它能消除带材的瓢曲、边缘浪形和镰刀弯等三元形状缺陷。现场安装使用拉矫机之后，带材的平直度由原来的 15I 提高到 4I，板形质量得到了明显改善。 【关键词】拉拉伸弯曲矫直机 张力 延伸率 1 前言 拉伸弯曲矫直机组是为适应带材高要求的平直度需要进展起来的一种新型矫直设备，它综合了辊式矫直机和拉伸矫直机的优点，它的工作特点是在张力辊拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得板带矫直，它能消除带材的瓢曲、边缘浪形和镰刀弯等三元形状缺陷，明显提高了板形质量。 2 拉矫机原理 辊式矫直的原理 板材在辊式矫直机上矫直时，板材是在矫直辊的压力作用下发生纯弯曲弹塑性变形，其中性层即零应力轴线仍然是矩形截面的几何轴线。 张力矫直的原理 带材在连续张力机上矫直时，在张力辊的张力作用下，横截面产生均匀的拉伸应力，而获得均匀的塑性伸长。 拉伸弯曲矫直的原理 连续拉伸弯曲矫直机综合了连续张力矫直机与辊式矫直机的特点，其是在张力辊的拉伸和弯曲辊连续交替反复弯曲的联合作用下使带材产生塑性延伸而获得矫直的工艺过程。矫直过程是使处于张力作用下的带材，经过弯曲辊剧烈弯曲时，带材由于弯曲应力和拉伸应力的联合作用产生弹塑性延伸变形，从而使三元形状缺陷得以消除，随后再经矫直辊将残余曲率矫平。 弯曲辊的作用使得带钢单面受到塑性延伸变形，并且造成整个横截面上的应力不均，根据这种变形原理，带张力的带钢至少要通过两个弯曲辊，进行整个板面均匀的延伸，再经过一个矫直辊，对残余应力进行重新分布均衡。为了适应不同厚度带钢的矫直需要，要设置两组弯曲-矫直辊。 3 拉矫机的结构 拉矫机由张力辊组与拉伸弯曲机座组成，据不同的工艺要求和现场条件，这两组有多种形式。 拉伸弯曲机座 拉弯矫直机座使带材产生拉伸弯曲变形，由弯曲辊单元与矫直辊单元组成，弯曲辊由两个或多个小直径的弯曲辊，它使带材在张力作用下，经过剧烈的反复弯曲变形，导致带材产生塑性延伸，以达到工艺要求的延伸率。 弯曲辊机座的结构，要据工艺要求进行合理确定结构形式，工艺设备结构满足工艺要求使用性能，应用方便合理，设备制造工艺能达到设备要求性能。 弯曲辊单元 弯曲...
